สายเคเบิลใยแก้วนำแสงในร่ม
>
|
|
| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | สายเคเบิลดูเพล็กซ์ GJFJBV |
1 การกระจายในภายในอาคาร: เคเบิลนี้ถูกออกแบบให้กระจายในภายในอาคาร เหมาะสําหรับการสื่อสารภายในอาคาร
2 การใช้งาน pigtail: เหมาะสําหรับการใช้งานเป็น pigtail, เชื่อมต่อได้อย่างต่อเนื่องกับอุปกรณ์การสื่อสารสําหรับการเชื่อถือ
ผลงาน
3 ความเหมาะสมกับอุปกรณ์สื่อสาร: ปรับแต่งให้เหมาะสมกับความต้องการของอุปกรณ์สื่อสาร
การรับรองความเหมาะสมและการบริการที่มีประสิทธิภาพ
4 การติดตั้งที่สะดวกสบาย: ออกแบบเพื่อการติดตั้งที่สะดวกสบาย
การดําเนินการต่อเนื่องสําหรับการใช้งานสื่อสารต่าง ๆ

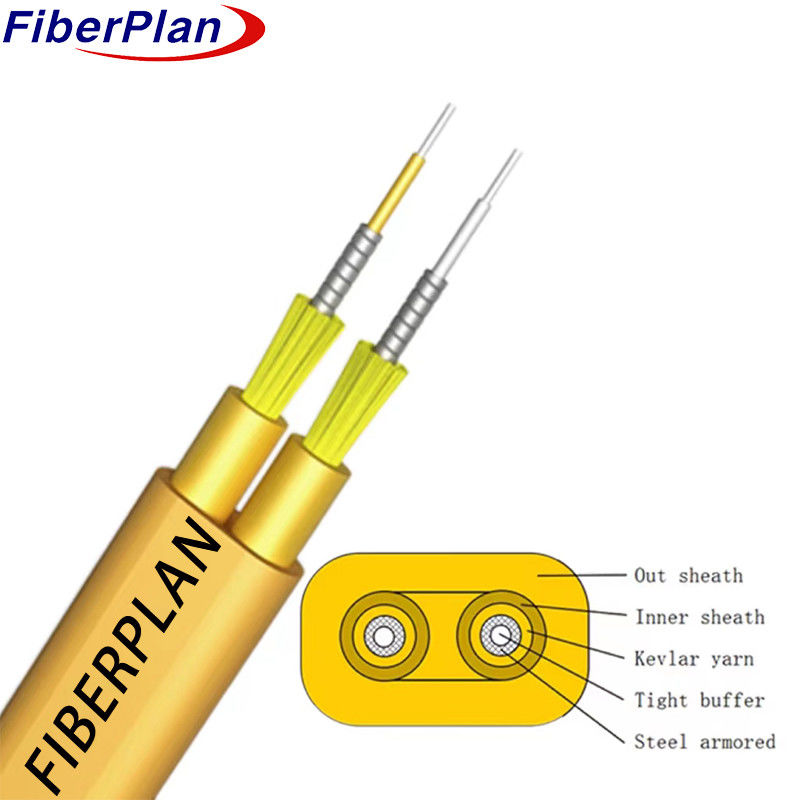

* การจัดตั้งแบนแฝดกับเส้นใยเดียวสอง: โครงสร้างด้วยการจัดตั้งแบนแฝด, สายเคเบิลประกอบด้วย
ของเส้นใยเดียวสองเส้นเป็นหน่วยพื้นฐาน
* 0.6 สายพับเปอร์ที่แน่นด้วยเยื่อเคฟลาร์และเหล็กที่ป้อมกัน: ใยแต่ละชิ้นมีเครื่องพับเปอร์ที่แน่น 0.6
เสริมด้วยเส้นเคฟลาร์ และเกราะเหล็ก เพื่อความคุ้มกันอย่างแข็งแรง
* สมาชิกความแข็งแกร่งแบบยืดหยุ่นหรืออิสระในชั้นนอก: ชั้นนอกของเคเบิลมีความยืดหยุ่น
หรือสมาชิกกําลังที่อิสระ ให้การสนับสนุนและความสามารถในการปรับปรุงเพิ่มเติม
* ผลงานทางกลและสิ่งแวดล้อมที่ดีเยี่ยม: ออกแบบมาเพื่อการทํางานทางกลและสิ่งแวดล้อมที่ดีกว่า
ความสามารถในการใช้งาน สายเคเบิลถูกออกแบบให้ทนต่อสภาพต่าง ๆ โดยยังคงให้ความสามารถในการทํางานที่น่าเชื่อถือได้
รายละเอียดการก่อสร้างสายไฟฟ้า
| ปริมาตรเทคนิค | |||||||
| กว้างออก ((MM) | 3.0×50 | น้ําหนัก ((KG) | 95 | ||||
| อุณหภูมิการเก็บรักษา ((°C) | -20 ~ +60 | ||||||
| ขั้นต่ํารัศมีโค้ง ((มม)) | ระยะยาว | 10D | |||||
| มินบิด รัศมี ((mm) |
ระยะสั้น | 20D | |||||
| ขั้นต่ํา ความแข็งแรงในการดึง ((N) |
ระยะยาว | 300 | |||||
| ขั้นต่ํา ความแข็งแรงในการดึง ((N) |
ระยะสั้น | 1000 | |||||
| หนุนบด (N/100mm) | ระยะยาว | 500 | |||||
| หนุนบด (N/100mm) | ระยะสั้น | 1000 | |||||
สีมาตรฐานของเส้นใยและท่อ
| การระบุสีมาตรฐาน | ||||||||
| ไม่ ไม่ | 1 | 2 | ||||||
| สี | สีเหลือง | สีขาว | ||||||
ลักษณะของเส้นใย
| สไตล์เส้นใย | หน่วย | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| สภาพ | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดความแรง | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 30.0/10 | ---- | ---- | |||
| การลดลง | 1550nm | PS/(nm*km) | ---- | ≤ 18 | ---- | ---- | การลดลง |
| 1625nm | PS/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| ระยะความกว้าง | 850nm | MHZ.KM | ---- | ---- | 400 บาท | ¥160 | ระยะความกว้าง |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | 500 บาท | ||
| ความยาวคลื่นการกระจาย 0 | nm | 1300-1324 | 1302 บาท ≤1322 |
---- | ---- | ₹ 1295 ≤1320 |
|
| ความชันของความลดลง 0 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD สายใยส่วนตัวสูงสุด | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| ค่าเชื่อมต่อการออกแบบ PMD | สวัสดีครับ2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นตัดเส้นใย λc | nm | ¥ 1180, ≤1330 |
¥1180 ≤1330 |
---- | ---- | ---- | |
| ความยาวคลื่นของสายเคเบิล λcc | nm | ≤ 1260 | ≤ 1260 | ---- | ---- | ---- | |
| MFD | 1310nm | อืมม | 9.2+/- 03 | 9.2+/- 03 | ---- | ---- | ---- |
| 1550nm | อืมม | 10.4+/- 05 | 10.4+/- 05 | ---- | ---- | ---- | |
| อุปกรณ์ประกอบการ | ---- | ---- | 0.200+/ - 0013 |
0.275 +/- 0. 013 |
0.200+/-0 .013 |
||
| ขั้นตอน (สัดส่วนของสองทิศทาง) การวัด) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติในความยาวและจุดของเส้นใย | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความไม่ต่อเนื่อง | |||||||
| การกระจายความแตกต่างกลับ ตัวประกอบ |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ความเหมือนกันในการลดความหนา | dB/km | ≤0.01 | ≤0.01 | ||||
| ไดเมเตอร์แกน | อืมม | 50+10 | 62.5+/23 | 50+10 | |||
| กว้างคลุม | อืมม | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| กว้างคลุม | อืมม | 242+/-5 | 242+/-5 | 242+/-5 | 242+/-5 | 242+/-5 | |
| การเคลือบ / ชาฟินช์ ความผิดพลาดทางศูนย์กลาง |
อืมม | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| การเคลือบที่ไม่เป็นวงกลม | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| ความผิดพลาดของแกน / ผนัง | อืมม | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| สายโค้ง (รัศมี) | อืมม | ≤4 | ≤4 | ---- | ---- | ---- | |
