| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | FTTH |
สายไฟเบอร์ไปยังบ้าน (Fiber To The Home Aerial)
คําอธิบาย
FTTH Cable ทําให้สามารถเชื่อมต่อตรงกับบ้านโดยไม่ต้องจํากัดความกว้างแบนด์, ความยาวคลื่น

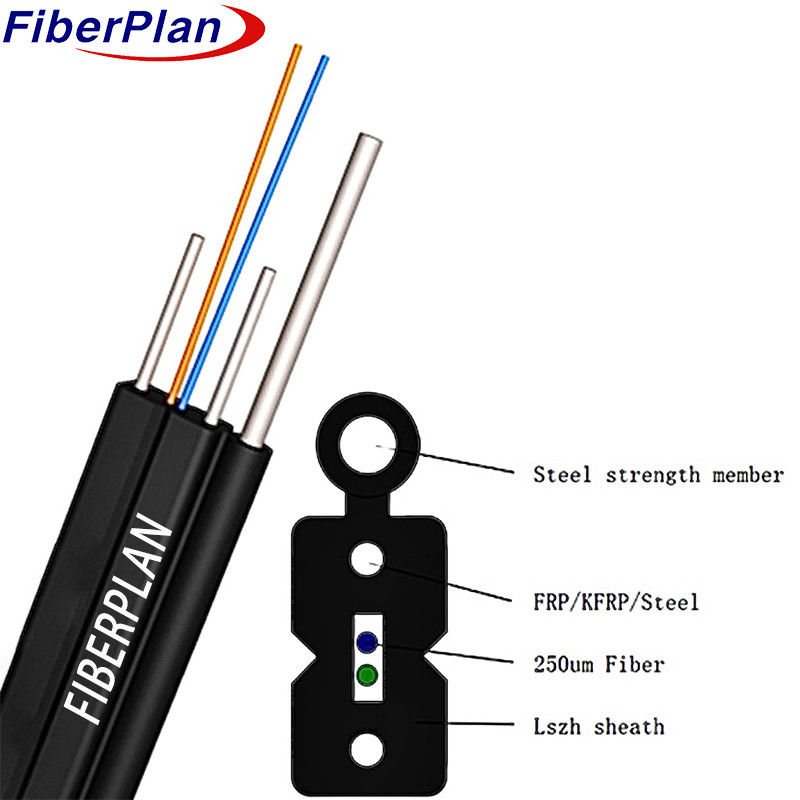

ประเภทเทคโนโลยีภารกิจ หน่วยไฟเบอร์ออปติกตั้งอยู่ตรงกลางเคเบิล
สายเคเบิลถูกวางอยู่ด้านทั้งสองข้าง โดยมีสายเหล็กเสริมสําหรับความแข็งแรงเพิ่มเติม
จัดด้วยผ้าครอบ HDPE สีดํา เพื่อให้มีความทนทานและคุ้มกันต่อการเชื่อมต่อที่ไม่มีรอยต่อในบ้าน
อุปกรณ์
การใช้งาน
สายเคเบิลนี้ถูกออกแบบให้ใช้ในระดับภายนอกและการกระจายทางตั้ง
อุปกรณ์การสื่อสาร มันรองรับการสื่อสารในเครือข่ายระยะไกลและพื้นที่ท้องถิ่น
และความน่าเชื่อถือสําหรับการใช้งานต่าง ๆ
ลักษณะ
รายละเอียดการก่อสร้างสายไฟฟ้า
| จํานวนเส้นใย | 1 ~ 24 หลัก | |||||||
| สมาชิกความแข็งแรง | วัสดุ | สายเหล็กเหล็กกระปุก/ FRP/KFRP | ||||||
| กว้าง | 2*(0.5 ~ 0.8) มม | |||||||
| สายส่งข้อความ | วัสดุ | สายเหล็กเหล็กกระปุก | ||||||
| กว้าง | 1.0 มม. | |||||||
| ผนังภายนอก | สาร | LSZH | ||||||
| กว้าง | 1.8±0.2 มม. | |||||||
| ขนาดเคเบิล (ความสูง * ความกว้าง) | 2.0(±0.1) มม × 5.2 ((±0.2) มม | |||||||
| ความหนาของกระดาษเคเบิล | สูงสุด 0.8 มิลลิเมตร/นาที 0.4 มิลลิเมตร | |||||||
| ความหนาของเปลือกตัวร่อ | 0.5 ~ 0.7 มิลลิเมตร | |||||||
| น้ําหนักสาย | 1 ~ 2 คอร์ | 18.2KG | ||||||
| 4 ~ 6core | 18.5KG | |||||||
| 8 ~ 24 หลัก | 54.0 กิโลกรัม | |||||||
คาเบล คุณสมบัติทางกล
| รายการ | คําอธิบาย | ||||||
| ระยะอุณหภูมิการติดตั้ง ((°C) | -20+60 | ||||||
| อุณหภูมิการใช้งานและการขนส่ง ((°C) | -40+70 | ||||||
| ขั้นต่ํารัศมีโค้ง ((มม)) | ระยะยาว | 15D | |||||
| มินบิด รัศมี ((mm) |
ระยะสั้น | 30D | |||||
| ขั้นต่ํา ความแข็งแรงในการดึง ((N) |
ระยะยาว | 300 | |||||
| ขั้นต่ํา ความแข็งแรงในการดึง ((N) |
ระยะสั้น | 600 | |||||
| หนุนบด (N/100mm) | ระยะยาว | 1000 | |||||
| หนุนบด (N/100mm) | ระยะสั้น | 2200 | |||||
ลักษณะของเส้นใย
| สไตล์เส้นใย | หน่วย | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| สภาพ | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดความแรง | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 30.0/10 | ---- | ---- | |||
| การลดลง | 1550nm | PS/(nm*km) | ---- | ≤ 18 | ---- | ---- | การลดลง |
| 1625nm | PS/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| ระยะความกว้าง | 850nm | MHZ.KM | ---- | ---- | 400 บาท | ¥160 | ระยะความกว้าง |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | 500 บาท | ||
| ความยาวคลื่นการกระจาย 0 | nm | 1300-1324 | 1302 บาท ≤1322 |
---- | ---- | ₹ 1295 ≤1320 |
|
| ความชันของความลดลง 0 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD สายใยส่วนตัวสูงสุด | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| ค่าเชื่อมต่อการออกแบบ PMD | สวัสดีครับ2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นตัดเส้นใย λc | nm | ¥ 1180, ≤1330 |
¥1180 ≤1330 |
---- | ---- | ---- | |
| สต็อปเคเบิล ความยาวคลื่น λcc |
nm | ≤ 1260 | ≤ 1260 | ---- | ---- | ---- | |
| MFD | 1310nm | อืมม | 9.2+/- 04 | 9.2+/- 04 | ---- | ---- | ---- |
| 1550nm | อืมม | 10.4+/- 08 | 10.4+/- 08 | ---- | ---- | ---- | |
| จํานวน ช่องเปิด ((NA) |
---- | ---- | 0.200+/ - 0015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| ขั้นตอน (สัดส่วนของสองทิศทาง) การวัด) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติในเส้นใย ความยาวและจุด |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความไม่ต่อเนื่อง | |||||||
| การกระจายความแตกต่างกลับ ตัวประกอบ |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ความเหมือนกันในการลดความหนา | dB/km | ≤0.01 | ≤0.01 | ||||
| ไดเมเตอร์แกน | อืมม | 50+10 | 62.5+/25 | 50+10 | |||
| กว้างคลุม | อืมม | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| กว้างคลุม | อืมม | 242+/-6 | 242+/-6 | 242+/-6 | 242+/-6 | 242+/-6 | |
| การเคลือบ / ชาฟินช์ ความผิดพลาดทางศูนย์กลาง |
อืมม | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| การเคลือบที่ไม่เป็นวงกลม | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| ความผิดพลาดของแกน / ผนัง | อืมม | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| สายโค้ง (รัศมี) | อืมม | ≤4 | ≤4 | ---- | ---- | ---- | |
