สายเคเบิลใยแก้วนำแสงในร่ม
>
|
| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | GJFJH |

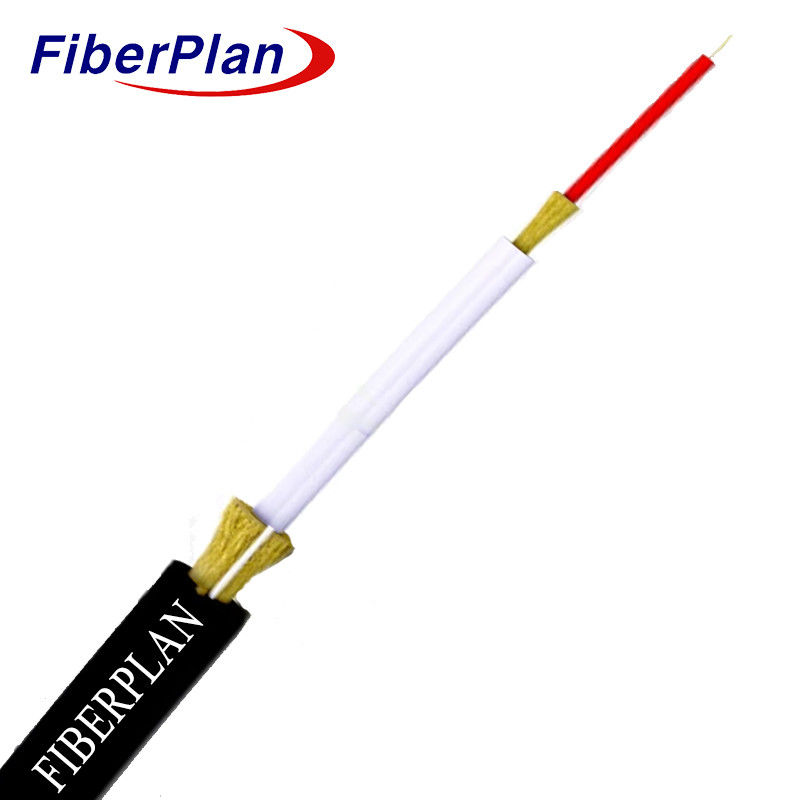

แผ่นยางเคฟลาร์ความแข็งแรงสูง เสื้อกันไฟ
สายไฟฟ้าไฟเบอร์ออปติก
คําอธิบาย
สายไฟ PTO ภายในและภายนอก
ฝรั่งเศส Telecom
การใช้งาน
* เหมาะสําหรับการจําหน่ายโทรศัพท์แบบ Plain Old Phone (POT) ในภายในและภายนอก
* สามารถสร้างได้โดยไม่ต้องปิดไฟฟ้า
* ออกแบบให้สะดวกในการติดตั้งและการใช้งานที่สะดวกต่อผู้ใช้
ลักษณะ
1 สารสกัดจากเส้นเคฟลาร์ความแข็งแรงสูง น้ําหนักเบาเพื่อความทนทานสูงขึ้น
2 การออกแบบแผ่นเส้นใยที่บูรณาการสูง ส่งเสริมการบูรณาการที่มีประสิทธิภาพ
3 เสื้อกันที่ป้องกันไฟ ให้ความปลอดภัย
4 ส่วนประกอบ FRP (Fiber Reinforced Plastic) เพิ่มความแข็งแรงและความยืดหยุ่นต่อโครงสร้างของสายไฟฟ้า
รายละเอียดการก่อสร้างสายไฟฟ้า
| วัสดุ | ความหนา (mm) | OD ((mm) | ||||||||||
| พั๊ฟเฟอร์ที่แน่น | 0.9 ซิมเพล็กซ์ G657A1 ปั๊มกันแน่น LSZH สีขาว | 0.3+/- 003 | 0.9+/- 005 | |||||||||
| กล่องภายใน | LSZH | DW9023N-HT06 สีขาว D9113 | 0.6+/- 001 | 3.0+/- 01 | ||||||||
| ผ้าอารามิด | DuPont 800D * 7 ชิ้น | / | / | |||||||||
| ผนังภายนอก | PE | PEA1 | 1.35+/- 01 | 6.5+/- 01 | ||||||||
| ริปคอร์ด | (1110*3) * 2 ชิ้น สีแดง | / | / | |||||||||
| FRP | Ø1.0*2 ชิ้น | / | 1.0 | |||||||||
| ผ้าอารามิด | DuPont 800D*22 ชิ้น | / | / | |||||||||
คุณสมบัติทางกลและลักษณะของสายไฟฟ้า
| ความแข็งแรงในการดึง | ระยะยาว ((N) | 200N | |||||
| ระยะสั้น ((N) | 400N | ||||||
| อุตสาหะบด | ระยะยาว (N/100mm) | 500N/100mm | |||||
| ระยะสั้น (N/100mm) | 1000N/100mm | ||||||
| แพร่รัศมีโค้ง | ดินามิก (mm) | 20D | |||||
| สติก (mm) | 10D | ||||||
| อุณหภูมิ | -20°C+70°C | ||||||
| สมาชิกความแข็งแรง | คีฟลาร์ | ||||||
ลักษณะของเส้นใย
| สไตล์เส้นใย | หน่วย | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| สภาพ | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดความแรง | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 30.0/10 | ---- | ---- | |||
| การลดลง | 1550nm | PS/(nm*km) | ---- | ≤ 18 | ---- | ---- | การลดลง |
| 1625nm | PS/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| ระยะความกว้าง | 850nm | MHZ.KM | ---- | ---- | 400 บาท | ¥160 | ระยะความกว้าง |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | 500 บาท | ||
| ความยาวคลื่นการกระจาย 0 | nm | 1300-1324 | 1302 บาท ≤1322 |
---- | ---- | ₹ 1295 ≤1320 |
|
| ความชันของความลดลง 0 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD สายใยส่วนตัวสูงสุด | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| ค่าเชื่อมต่อการออกแบบ PMD | PS ((nm2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นตัดเส้นใย λc | nm | ¥ 1180, ≤1330 |
¥1180 ≤1330 |
---- | ---- | ---- | |
| สต็อปเคเบิล ความยาวคลื่น λcc |
nm | ≤ 1260 | ≤ 1260 | ---- | ---- | ---- | |
| MFD | 1310nm | อืมม | 9.2+/- 04 | 9.2+/- 04 | ---- | ---- | ---- |
| 1550nm | อืมม | 10.4+/- 08 | 10.4+/- 08 | ---- | ---- | ---- | |
| อุปกรณ์ประกอบการ | ---- | ---- | 0.200+/ - 0015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| ขั้นตอน (สัดส่วนของสองทิศทาง) การวัด) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติในเส้นใย ความยาวและจุด |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความไม่ต่อเนื่อง | |||||||
| การกระจายความแตกต่างกลับ ตัวประกอบ |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ความเหมือนกันในการลดความหนา | dB/km | ≤0.01 | ≤0.01 | ||||
| ไดเมเตอร์แกน | อืมม | 50+10 | 62.5+/25 | 50+10 | |||
| กว้างคลุม | อืมม | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| กว้างคลุม | อืมม | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| การเคลือบ / ชาฟินช์ ความผิดพลาดทางศูนย์กลาง |
อืมม | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| การเคลือบที่ไม่เป็นวงกลม | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| ความผิดพลาดของแกน / ผนัง | อืมม | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| สายโค้ง (รัศมี) | อืมม | ≤4 | ≤4 | ---- | ---- | ---- | |
