| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | จีเจเอฟเจวี |

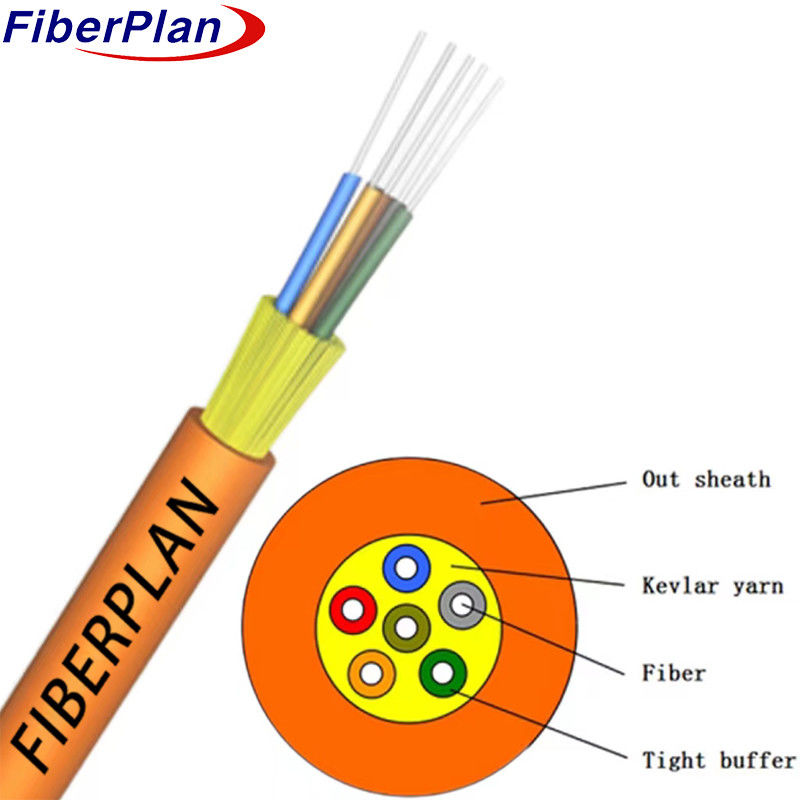

การกระจายสายไฟฟ้าออปติก (GJFJV)
คําอธิบาย
การกระจายสายไฟฟ้าออปติก Tight Buffer ถูกออกแบบด้วย 2 ถึง 24 คอร์, ใช้ 900μm หรือ 600μm
ไฟสายใยพัฟเฟอร์แน่นแบบช้าเป็นสื่อการสื่อสารทางออปติก
มีชั้นของสายใย aramid เป็นสมาชิกความแข็งแรง และสายไฟถูกปิดด้วยชั้น PVC
หรือวัสดุ LSZH เช่นเสื้อนอกเพื่อการป้องกันเพิ่มเติม
การใช้งาน
1 สายพิกเทิลและสายพิกเทิล การใช้งาน: สายพิกเทิลนี้ถูกใช้โดยทั่วไปในการสร้างสายพิกเทิลและสายพิกเทิล
สายพับการประกันความเชื่อมโยงที่น่าเชื่อถือในระบบการสื่อสารทางออนไลน์ต่างๆ
2 เส้นเชื่อมต่อสําหรับอุปกรณ์และการเชื่อมต่อทางแสง: เป็นเส้นเชื่อมต่อสําหรับอุปกรณ์
และเล่นบทบาทสําคัญในการเชื่อมต่อทางออนไลน์ภายในห้องสื่อสารทางออนไลน์และการจําหน่ายทางออนไลน์
กรอบ
3 สายไฟภายใน, โดยเฉพาะสําหรับการกระจาย: โดยหลักแล้วถูกออกแบบสําหรับสายไฟภายใน, มันเป็นที่เหมาะสม
สําหรับการใช้ในฐานะสายกระจายไฟฟ้า ให้ความสามารถในการเชื่อมต่อที่มีประสิทธิภาพและมีระเบียบภายในอาคาร
ลักษณะ
1 การออกแบบที่แข็งแกร่ง: แสดงถึงคุณสมบัติทางกลและสิ่งแวดล้อมที่ดีสําหรับการทํางานที่น่าเชื่อถือ
2 ป้องกันไฟ: ตอบสนองมาตรฐานที่เกี่ยวข้องกับป้องกันไฟ, รับประกันความปลอดภัย
3 ความสอดคล้องทางกลของเสื้อ: คุณสมบัติทางกลของเสื้อตรงกับมาตรฐานของอุตสาหกรรม
ความทนทาน
4 สะดวกต่อผู้ใช้: นุ่ม นุ่ม นุ่ม นุ่ม นุ่ม นุ่ม นุ่ม นุ่ม นุ่ม นุ่ม
5 การถ่ายทอดความจุสูง: รองรับการถ่ายทอดข้อมูลที่สําคัญ ตอบสนองการสื่อสารที่ทันสมัย
ความต้องการ ความสามารถปรับปรุงเพื่อตอบสนองความต้องการของตลาดและลูกค้าที่หลากหลาย
คาเบล คุณสมบัติทางกล
| รายการ | กว้างเคเบิล | น้ําหนัก | |||||
| 2 คอร์ | 4.0 มม. | 22.00kg/km | |||||
| 4 คอร์ | 4.0 มม. | 22.00kg/km | |||||
| 6 คอร์ | 4.0 มม. | 23.00kg/km | |||||
| 8 คอร์ | 5.0 มม. | 27.00kg/km | |||||
| 10 คอร์ | 5.5 มม. | 30.00kg/km | |||||
| 12 หลัก | 6.0 มม. | 35.00kg/km | |||||
| อุณหภูมิการเก็บรักษา ((°C) | -20 ~ +60 | ||||||
| ขั้นต่ํารัศมีโค้ง ((มม)) | ระยะยาว | 10D | |||||
| มินบิด รัศมี ((mm) |
ระยะสั้น | 20D | |||||
| ขั้นต่ํา ความแข็งแรงในการดึง ((N) |
ระยะยาว | 200 | |||||
| ขั้นต่ํา ความแข็งแรงในการดึง ((N) |
ระยะสั้น | 600 | |||||
| หนุนบด (N/100mm) | ระยะยาว | 200 | |||||
| หนุนบด (N/100mm) | ระยะสั้น | 1000 | |||||
ลักษณะของเส้นใย
| สไตล์เส้นใย | หน่วย | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| สภาพ | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดความแรง | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 30.0/10 | ---- | ---- | |||
| การลดลง | 1550nm | PS/(nm*km) | ---- | ≤ 18 | ---- | ---- | การลดลง |
| 1625nm | PS/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| ระยะความกว้าง | 850nm | MHZ.KM | ---- | ---- | 400 บาท | ¥160 | ระยะความกว้าง |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | 500 บาท | ||
| ความยาวคลื่นการกระจาย 0 | nm | 1300-1324 | 1302 บาท ≤1322 |
---- | ---- | ₹ 1295 ≤1320 |
|
| ความชันของความลดลง 0 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD สายใยส่วนตัวสูงสุด | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| ค่าเชื่อมต่อการออกแบบ PMD | PS ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นตัดเส้นใย λc | nm | ¥ 1180, ≤1330 |
¥1180 ≤1330 |
---- | ---- | ---- | |
| สต็อปเคเบิล ความยาวคลื่น λcc |
nm | ≤ 1260 | ≤ 1260 | ---- | ---- | ---- | |
| MFD | 1310nm | อืมม | 9.2+/- 04 | 9.2+/- 04 | ---- | ---- | ---- |
| 1550nm | อืมม | 10.4+/- 08 | 10.4+/- 08 | ---- | ---- | ---- | |
| จํานวน ช่องเปิด ((NA) |
---- | ---- | 0.200+/ - 0015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| ขั้นตอน (สัดส่วนของสองทิศทาง) การวัด) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติในเส้นใย ความยาวและจุด |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความไม่ต่อเนื่อง | |||||||
| การกระจายความแตกต่างกลับ ตัวประกอบ |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ความเหมือนกันในการลดความหนา | dB/km | ≤0.01 | ≤0.01 | ||||
| ไดเมเตอร์แกน | อืมม | 50+10 | 62.5+/25 | 50+10 | |||
| กว้างคลุม | อืมม | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| กว้างคลุม | อืมม | 242+/-4 | 242+/-4 | 242+/-4 | 242+/-4 | 242+/-4 | |
| การเคลือบ / ชาฟินช์ ความผิดพลาดทางศูนย์กลาง |
อืมม | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| การเคลือบที่ไม่เป็นวงกลม | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| ความผิดพลาดของแกน / ผนัง | อืมม | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| สายโค้ง (รัศมี) | อืมม | ≤4 | ≤4 | ---- | ---- | ---- | |
