| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | ยีฟตี้53 |

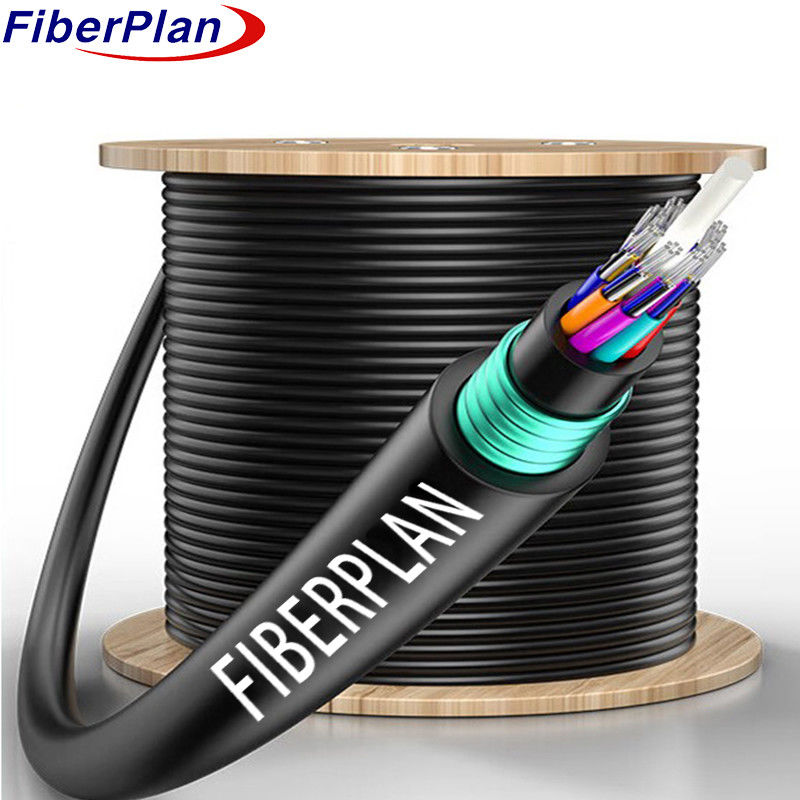

การฝังโดยตรง GYFTY53 ช่องทาง 6 สายไฟเบอร์ออปติก
คําอธิบาย
การออกแบบเคเบิลประกอบด้วยเส้นใยที่อยู่ในท่อยืดหยุ่นทําจากพลาสติกความแข็งแรงสูง เต็มไปด้วย
สารประกอบทนน้ํา ที่มีแกนเป็นพลาสติกเสริมใย (FRP) บางครั้งเคลือบด้วยพอลีเอธีล
ne (PE) สําหรับจํานวนเส้นใยที่สูงขึ้น, ทําหน้าที่เป็นสมาชิกความแข็งแรง dielectric.
เครื่องเติมของสายไฟถูกติดกันเพื่อสร้างแกนวงกลมที่คอมพัคต์ เพื่อป้องกันน้ําจากน้ํา
โดยมีเทปปิดน้ํา และครอบคลุมด้วยแผ่น PE หนาภายใน
ใส่บนชั้นภายใน ทําให้สายไฟฟ้าครบถ้วนด้วยชั้นภายนอก PE ที่ป้องกัน
การใช้งาน
★ สร้างเพื่อการกระจายกลางแจ้งและการฝังโดยตรง, รับประกันความทนทานในสภาพแวดล้อมต่าง ๆ
★ ปรับปรุงให้ดีสําหรับระบบส่งพลังงานกระบวนการ, เพิ่มประสิทธิภาพการถ่ายทอดพลังงาน
★ เหมาะสําหรับการเข้าถึงและเครือข่ายท้องถิ่นในพื้นที่ที่มีการรบกวนไฟฟ้าแม่เหล็กสูง, รับประกันการเชื่อมต่อที่น่าเชื่อถือในสถานที่ที่ท้าทาย
ลักษณะ
★ คุณสมบัติทางกลที่แข็งแกร่ง และความทนทานต่ออุณหภูมิที่แตกต่างกัน
★ การออกแบบท่อลอยแรงสูงทนต่อการไฮโดรลิส
★ สารประกอบที่ใช้ในการเติมท่อเพื่อป้องกันเส้นใยที่สําคัญ
★ ความต้านทานต่อการบดและความยืดหยุ่นที่สมดุลสําหรับการใช้งานหลากหลาย
★ เติมเต็มแกนเคเบิลด้วยสารประกอบการเติมท่อ
★ ชั้น PSP เพิ่มความทนทานต่อความชื้น เสริมความคุ้มกันทั่วไป
รายละเอียดโครงสร้าง
| NO.ของเส้นใย | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| จํานวนท่อ | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| สายใยต่อท่อ | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| ไม้บรรจุ | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| กว้างท่อลอย (± 0.1 มม.) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| กว้างภายในหมวก (± 0.2 มม.) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| กว้างภายนอก (± 0.5 มม.) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| ความหนาของเส้นผ่าออก (± 0.1 มม.) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ท่อลอย | วัสดุ | PBT | สี | สเปคตรัมมาตรฐาน | |||
| ไม้บรรจุ | วัสดุ | PP | สี | สีดํา | |||
| การเติมท่อ | วัสดุ | สารประกอบการเติม | |||||
| สมาชิกกําลังกลาง | วัสดุ | FRP | กว้าง | 2.0 มม. | |||
| ระบบบล็อกน้ํา | วัสดุ | เทปป้องกันน้ํา / เจลเติม | |||||
| สายดึง | Qty | 2 ชิ้น | สี | สีขาว | |||
| กล่องภายใน | วัสดุ | PE | สี | สีดํา | |||
| เสื้อเกราะ | วัสดุ | เทปเหล็กกระบวน | |||||
| ผนังภายนอก | วัสดุ | PE | สี | สีดํา | |||
ผลงานทางกลและสิ่งแวดล้อม
| ความแข็งแรงในการดึง | ระยะยาว ((N) | 1000N | |||||
| ระยะสั้น ((N) | 3000N | ||||||
| อุตสาหะบด | ระยะยาว | 3000N/100mm | |||||
| ระยะสั้น | 1000N/100mm | ||||||
| แพร่รัศมีโค้ง | ดินามิก | 20D | |||||
| สถาติ | 10D | ||||||
| อุณหภูมิการติดตั้ง | -10°C+60°C | ||||||
| อุณหภูมิในการเก็บ | -40°C+70°C | ||||||
ลักษณะของเส้นใย
| ประเภทเส้นใย | หน่วย | SM G652D | MM 50/125 | MM 62.5/125 | |||
| สภาพ | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| การอ่อนแอ | dB/km | ≤ 0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| กว้างคลุม | อืมม | 125±03 | 125±03 | 125±03 | |||
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| กว้างคลุม | อืมม | 242±3 | 242±3 | 242±3 | |||
