| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | ยิมส์ |

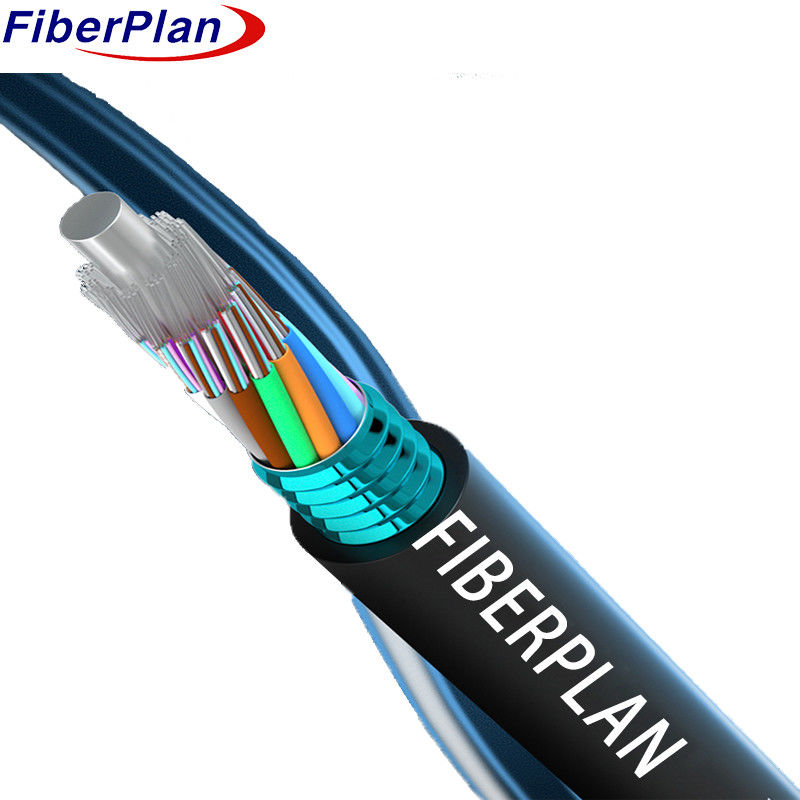

สายไฟฟ้าไฟฟ้าออปติก GYTS สายไฟฟ้าออปติก GYTS
คําอธิบาย
สายใย ไม่ว่าจะเป็นแบบเดียวหรือหลายแบบ ถูกวางไว้ภายในท่อลอย ที่ประกอบด้วยพลาสติกที่มีโมดูลสูง
ท่อเหล่านี้เต็มไปด้วยสารประกอบกันน้ํา ที่มีแกนเป็นสายเหล็ก
โพลีเอธิลีนสําหรับสายไฟเบอร์ที่มีจํานวนเส้นใยสูงกว่า
PSP ถูกนําไปใช้ในระยะยาวบนสายไฟ
คาเบิ้ลถูกเติมเต็มด้วยสารป้องกัน เพื่อป้องกันน้ําไม่เข้า
ใส่ในกระดาษ PE
การใช้งาน
1 ปรับปรุงสําหรับการจําหน่ายกลางแจ้ง, รับประกันความทนทานและความทนทานในสภาพแวดล้อมที่หลากหลาย
2 เหมาะสําหรับการติดตั้งทางอากาศและวิธีการวางท่อท่อ ทําให้มีตัวเลือกการใช้งานที่หลากหลาย
3 ออกแบบมาเพื่อการสื่อสารในเครือข่ายระยะไกลและบริเวณท้องถิ่น เพื่อให้มีการเชื่อมต่อที่น่าเชื่อถือ
ลักษณะ
1 ความแข็งแรงทางกลและความทนทานต่ออุณหภูมิที่ดี
2 ท่ออ่อนความแข็งแรงสูงทนต่อการไฮโดรลิส เพื่อป้องกันเส้นใย
3 ผสม เติม ท่อ ที่ ออกแบบ เป็นพิเศษ ให้ การ ป้องกัน เส้นใย ที่ สําคัญ.
4 ความทนทานต่อการบดและความยืดหยุ่นสูง เพื่อการใช้งานได้หลากหลายแบบ
5 PE sheath ป้องกันสายไฟจากรังสี UV
6 ลักษณะที่กันน้ํารวมถึงสมาชิกความแข็งแรงกลางของสายเหล็ก, ท่อและสายไฟลอยลอย
PSP สําหรับความชื้น
รายละเอียดการก่อสร้างสายไฟฟ้า
| จํานวนเส้นใย | 2~144แกน | |||||||
| ป้องกันความชื้น | ระบบปิดน้ํา | |||||||
| สมาชิกกําลังกลาง | วัสดุ | สายเหล็ก/ FRP/FRP พร้อมฝา PE | ||||||
| ขนาด | 1.5mm ~ 2.0mm | |||||||
| ท่อลอย | สาร | PBT | ||||||
| กว้าง | Ф2.2 ((ภายนอก/ภายใน) | |||||||
| การเติมท่อ | สารประกอบการเติมท่อ | |||||||
| อุปกรณ์เกราะ | วัสดุ | เทปเหล็กกระบวน | ||||||
| ผนังภายนอก | สาร | PE,HDPE | ||||||
| กว้าง | 1.70±0.2 มิลลิเมตร | |||||||
สีเส้นใย
| จํานวนเส้นใยต่อ ท่อ 8 หัว |
1 | 2 | 3 | 4 | 5 | 6 |
| สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| สีแดง | สีดํา | สีเหลือง | สีม่วง | สีชมพู | Aqua | |
| สี 13 ~ 24 จะถูกระบุด้วยเครื่องติดตามสีดํา สําหรับสีดําไม่จําเป็นต้องมีเครื่องติดตามสีดําที่ระบุ, จะใช้สีธรรมชาติแทน | ||||||
คาเบล คุณสมบัติทางกล
| หัว | กว้างเคเบิล | น้ําหนัก | |||||
| 2 คอร์ถึง 60 คอร์ | 10.0±0.3mm | 115±5kg/km | |||||
| 72 คอร์ | 10.5±0.3mm | 120±5kg/km | |||||
| 96 หน่วย | 12.5±0.3mm | 180±5kg/km | |||||
| 144 คอร์ | 14.5±0.3mm | 245±5kg/km | |||||
| ขั้นต่ํารัศมีโค้ง ((มม)) | ระยะยาว | 10D | |||||
| มินบิด รัศมี ((mm) |
ระยะสั้น | 20D | |||||
| ขั้นต่ํา ความแข็งแรงในการดึง ((N) |
ระยะยาว | 600 | |||||
| ขั้นต่ํา ความแข็งแรงในการดึง ((N) |
ระยะสั้น | 1500 | |||||
| หนุนบด (N/100mm) | ระยะยาว | 300 | |||||
| หนุนบด (N/100mm) | ระยะสั้น | 1000 | |||||
| การปฏิบัติงาน อุณหภูมิ (°C) |
-40+70 | ||||||
| การติดตั้ง อุณหภูมิ ((°C) |
-20+60 | ||||||
ลักษณะของเส้นใย
| สไตล์เส้นใย | หน่วย | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| สภาพ | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดความแรง | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 30.0/10 | ---- | ---- | |||
| การลดลง | 1550nm | PS/(nm*km) | ---- | ≤ 18 | ---- | ---- | การลดลง |
| 1625nm | PS/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| ระยะความกว้าง | 850nm | MHZ.KM | ---- | ---- | 400 บาท | ¥160 | ระยะความกว้าง |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | 500 บาท | ||
| ความยาวคลื่นการกระจาย 0 | nm | 1300-1324 | 1302 บาท ≤1322 |
---- | ---- | ₹ 1295 ≤1320 |
|
| ความชันของความลดลง 0 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD สายใยส่วนตัวสูงสุด | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| ค่าเชื่อมต่อการออกแบบ PMD | สวัสดีครับ2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นตัดเส้นใย λc | nm | ¥ 1180, ≤1330 |
¥1180 ≤1330 |
---- | ---- | ---- | |
| สต็อปเคเบิล ความยาวคลื่น λcc |
nm | ≤ 1260 | ≤ 1260 | ---- | ---- | ---- | |
| MFD | 1310nm | อืมม | 9.2+/- 04 | 9.2+/- 04 | ---- | ---- | ---- |
| 1550nm | อืมม | 10.4+/- 08 | 10.4+/- 08 | ---- | ---- | ---- | |
| จํานวน ช่องเปิด ((NA) |
---- | ---- | 0.200+/ - 0015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| ขั้นตอน (สัดส่วนของสองทิศทาง) การวัด) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติในเส้นใย ความยาวและจุด |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความไม่ต่อเนื่อง | |||||||
| การกระจายความแตกต่างกลับ ตัวประกอบ |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ความเหมือนกันในการลดความหนา | dB/km | ≤0.01 | ≤0.01 | ||||
| ไดเมเตอร์แกน | อืมม | 50+10 | 62.5+/25 | 50+10 | |||
| กว้างคลุม | อืมม | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| กว้างคลุม | อืมม | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| การเคลือบ / ชาฟินช์ ความผิดพลาดทางศูนย์กลาง |
อืมม | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| การเคลือบที่ไม่เป็นวงกลม | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| ความผิดพลาดของแกน / ผนัง | อืมม | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| สายโค้ง (รัศมี) | อืมม | ≤4 | ≤4 | ---- | ---- | ---- | |
