| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | ยิมส์ |

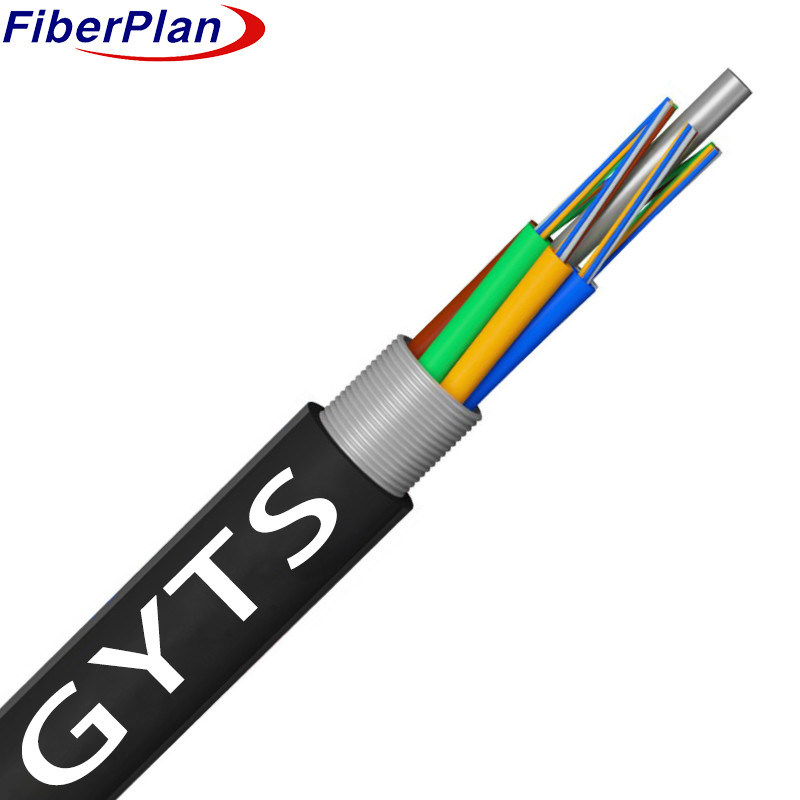

GYTS สายเคเบิลไฟเบอร์ออปติกแบบคลื่นสําหรับการสื่อสารระยะไกล
คําอธิบาย
สายไฟฟ้านี้ ปกป้องเส้นใยแบบเดียวและแบบหลายแบบ ภายในท่อที่แข็งแรงและกันน้ํา
ผลิตจากพลาสติกที่แข็งแกร่ง เสริมด้วยสายเหล็ก (เคลือบโพลีเอเธลีนสําหรับจํานวนเส้นใยสูง) และ
ล้อมรอบโดยการจัดลําดับที่แม่นยําของท่อและเครื่องเติมในแกนที่คอมพัคต์
ด้วยชั้น PSP การปิดแกนนี้ใน PE sheath รับประกันความน่าเชื่อถือและการป้องกันระดับสูงสุด
กํากับสิ่งภายนอก
การใช้งาน
1 ความแข็งแรงภายนอก: ออกแบบสําหรับการใช้งานภายนอก, สายนี้โดดเด่นในสภาพอากาศที่แตกต่างกัน
ผลงานที่น่าเชื่อถือในสถานที่ภายนอกที่ท้าทาย
2 การติดตั้งที่หลากหลาย: ความยืดหยุ่นของมันสามารถรองรับการติดตั้งทางอากาศหรือท่อ
รายการตัวเลือกที่เหมาะสมกับความต้องการการติดตั้งที่หลากหลาย
3 การปรับปรุงการสื่อสาร: ไม่ว่าจะเป็นสําหรับการถ่ายทอดระยะไกลหรือเครือข่ายพื้นที่ท้องถิ่น
ทําให้สามารถถ่ายทอดข้อมูลได้อย่างต่อเนื่องและมีประสิทธิภาพ ระหว่างระยะทางที่แตกต่างกัน ทําให้มันเป็นทางเลือกที่หลากหลายสําหรับ
ระบบสื่อสารที่หลากหลาย
ลักษณะ
1 ผลประกอบการที่ปรับปรุงได้: มันทํางานอย่างน่าเชื่อถือในอุณหภูมิที่แตกต่างกันและภายใต้ความเครียดทางกล
การประกันการทํางานที่สม่ําเสมอในสภาพแวดล้อมต่าง ๆ
2 การก่อสร้างที่แข็งแกร่ง: ความทนทานต่อการไฮดรอลิสิสของท่อลอยที่แข็งแกร่งสูง
สภาพความชื้น
3 ป้องกันเส้นใย: สารประกอบการเติมเฉพาะในท่อป้องกันเส้นใยที่ปิดจากความเป็นไปได้
ความเสียหาย
4 การสมดุลความแข็งแรงและความยืดหยุ่น: การสมดุลความทนทานต่อการบดและความยืดหยุ่น พร้อมกับการป้องกัน UV จาก
หมวก PE ให้ความทนทานต่อแรงกดดันภายนอก
5 การออกแบบกันน้ํา: การใช้มาตรการ เช่น สมาชิกความแข็งแรงกลางของสายเหล็ก, เติมสารประกอบภายใน
ท่อและแกนสายเคเบิล และชั้น PSP ช่วยรักษาความสมบูรณ์แบบของสายเคเบิล
ราคาความชื้น
รายละเอียดการก่อสร้างสายไฟฟ้า
| จํานวนเส้นใย | 2~144แกน | |||||||
| ป้องกันความชื้น | ระบบปิดน้ํา | |||||||
| สมาชิกกําลังกลาง | วัสดุ | สายเหล็ก/ FRP/FRP พร้อมฝา PE | ||||||
| ขนาด | 1.5mm ~ 2.0mm | |||||||
| ท่อลอย | สาร | PBT | ||||||
| กว้าง | Ф2.2 ((ภายนอก/ภายใน) | |||||||
| การเติมท่อ | สารประกอบการเติมท่อ | |||||||
| อุปกรณ์เกราะ | วัสดุ | เทปเหล็กกระบวน | ||||||
| ผนังภายนอก | สาร | PE,HDPE | ||||||
| กว้าง | 9.0±0.2 มม. | |||||||
สีเส้นใย
|
จํานวนไฟเบอร์ 8 คอร์ ต่อท่อ |
1 | 2 | 3 | 4 | 5 | 6 |
| สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| สีแดง | สีดํา | สีเหลือง | สีม่วง | สีชมพู | Aqua | |
| สี 13 ~ 24 จะถูกระบุด้วยเครื่องติดตามสีดํา สําหรับสีดําไม่จําเป็นต้องมีเครื่องติดตามสีดําที่ระบุ, จะใช้สีธรรมชาติแทน | ||||||
คาเบล คุณสมบัติทางกล
| หัว | กว้างเคเบิล | น้ําหนัก | |||||
| 2 คอร์ถึง 60 คอร์ | 10.0±0.2 มม. | 115±3kg/km | |||||
| 72 คอร์ | 10.4±0.2 มิลลิเมตร | 120±3kg/km | |||||
| 96 หน่วย | 12.4±0.2 มิลลิเมตร | 180±3kg/km | |||||
| 144 คอร์ | 14.4±0.2 มิลลิเมตร | 245±3kg/km | |||||
| ขั้นต่ํารัศมีโค้ง ((มม)) | ระยะยาว | 10D | |||||
| มินบิด รัศมี ((mm) |
ระยะสั้น | 20D | |||||
| ขั้นต่ํา ความแข็งแรงในการดึง ((N) |
ระยะยาว | 600 | |||||
| ขั้นต่ํา ความแข็งแรงในการดึง ((N) |
ระยะสั้น | 1500 | |||||
| หนุนบด (N/100mm) | ระยะยาว | 300 | |||||
| หนุนบด (N/100mm) | ระยะสั้น | 1000 | |||||
| การปฏิบัติงาน อุณหภูมิ (°C) |
-40 ~ +70 | ||||||
| การติดตั้ง อุณหภูมิ ((°C) |
-20 ~ +60 | ||||||
ลักษณะของเส้นใย
| สไตล์เส้นใย | หน่วย | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| สภาพ | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดความแรง | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 30.0/10 | ---- | ---- | |||
| การลดลง | 1550nm | PS/(nm*km) | ---- | ≤ 18 | ---- | ---- | การลดลง |
| 1625nm | PS/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| ระยะความกว้าง | 850nm | MHZ.KM | ---- | ---- | 400 บาท | ¥160 | ระยะความกว้าง |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | 500 บาท | ||
| ความยาวคลื่นการกระจาย 0 | nm | 1300-1324 | 1302 บาท ≤1322 |
---- | ---- | ₹ 1295 ≤1320 |
|
| ความชันของความลดลง 0 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD สายใยส่วนตัวสูงสุด | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| ค่าเชื่อมต่อการออกแบบ PMD | PS ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นตัดเส้นใย λc | nm | ¥ 1180, ≤1330 |
¥1180 ≤1330 |
---- | ---- | ---- | |
| สต็อปเคเบิล ความยาวคลื่น λcc |
nm | ≤ 1260 | ≤ 1260 | ---- | ---- | ---- | |
| MFD | 1310nm | อืมม | 9.2+/- 04 | 9.2+/- 04 | ---- | ---- | ---- |
| 1550nm | อืมม | 10.4+/- 08 | 10.4+/- 08 | ---- | ---- | ---- | |
| จํานวน ช่องเปิด ((NA) |
---- | ---- | 0.200+/ - 0015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| ขั้นตอน (สัดส่วนของสองทิศทาง) การวัด) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติในเส้นใย ความยาวและจุด |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความไม่ต่อเนื่อง | |||||||
| การกระจายความแตกต่างกลับ ตัวประกอบ |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ความเหมือนกันในการลดความหนา | dB/km | ≤0.01 | ≤0.01 | ||||
| ไดเมเตอร์แกน | อืมม | 50+10 | 62.5+/25 | 50+10 | |||
| กว้างคลุม | อืมม | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| กว้างคลุม | อืมม | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| การเคลือบ / ชาฟินช์ ความผิดพลาดทางศูนย์กลาง |
อืมม | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| การเคลือบที่ไม่เป็นวงกลม | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| ความผิดพลาดของแกน / ผนัง | อืมม | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| สายโค้ง (รัศมี) | อืมม | ≤4 | ≤4 | ---- | ---- | ---- | |
