| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | GYTS53 |

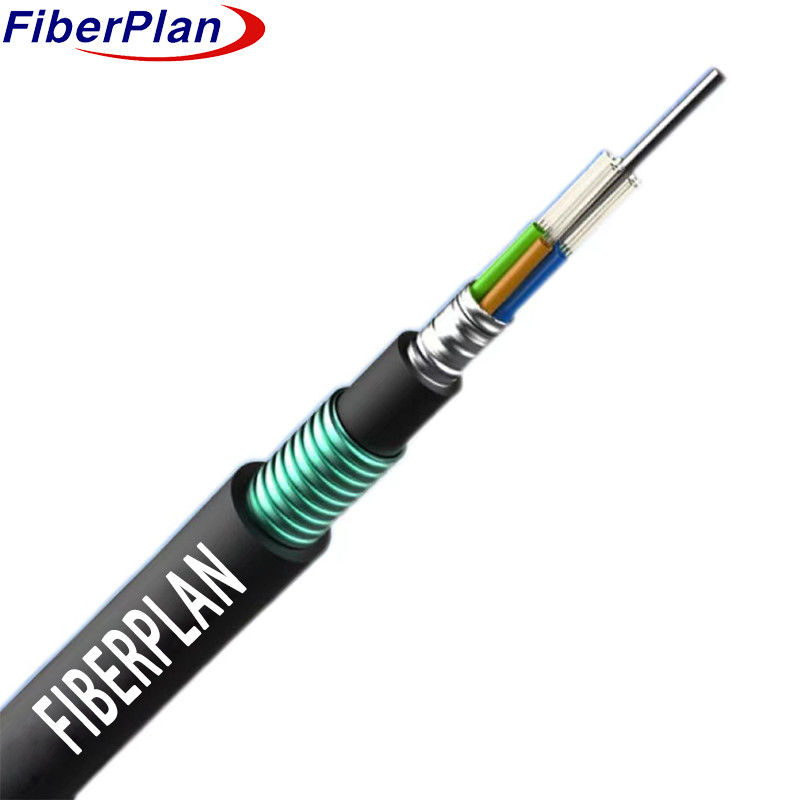

GYTA53 ใยไฟเบอร์ออปติกภายนอก สายการฝังโดยตรง
คําอธิบาย
สายใยถูกจัดอยู่ในหลอดพลาสติกขนาดสูง ที่เต็มไปด้วยสารประกอบที่ทนน้ํา
สายเหล็กบางครั้งเคลือบด้วยพอลีเอเธลีน (PE) สําหรับสายไฟเบอร์ที่มีจํานวนเส้นใยสูง
ท่อเหล่านี้ พร้อมกับสารเติม รอบสมาชิกความแข็งแรง, สร้างตัวแกร่งเคเบิลที่คอมพ็อคต์และกลม
คอร์เนอร์ถูกเต็มไปด้วยสารประกอบเพื่อปกป้องมันจากน้ํา จากนั้นถูกปกคลุมด้วย
การใช้ PSP (Polyethylene Terephthalate) สายไฟฟ้าถูกเสร็จด้วยชั้นนอก PE
การใช้งาน
1 เหมาะสําหรับการใช้งานภายนอก เหมาะสําหรับสภาพแวดล้อมที่แตกต่างกัน
2 ความเข้ากันได้หลากหลาย: เหมาะสําหรับการติดตั้งอากาศ, ท่อ, และการฝังโดยตรง
3 ออกแบบเพื่อการสื่อสารระยะไกลและการเชื่อมต่อเครือข่ายพื้นที่ท้องถิ่น
ความต้องการในการสื่อสารในสภาพกลางแจ้ง
ลักษณะ
1 ผลงานทางกลและอุณหภูมิที่แข็งแกร่ง: แสดงความแข็งแกร่งทางกลและความทนทาน
การใช้งานที่น่าเชื่อถือ
2 ท่ออ่อนแรงทนต่อการไฮดรอลิสส์: มีท่ออ่อนทนทานที่ทนต่อการไฮดรอลิสส์
การประกันความคุ้มครองระยะยาวของส่วนประกอบที่ปิด
3 สารประกอบการเติมท่อพิเศษ: ใช้สารประกอบพิเศษภายในท่อเพื่อให้ความคุ้มกันที่สําคัญ
สายใย เพิ่มความทนทานและประสิทธิภาพ
4 ความต้านทานต่อการบดและความยืดหยุ่น: ทําให้ความต้านทานต่อการบดมีความยืดหยุ่น
โดยไม่เสียสติความสามารถในการบิดและปรับตัวระหว่างการติดตั้ง
5 มาตรการออกแบบกันน้ํา: รับประกันความทนทานต่อน้ําผ่านกลยุทธ์หลายอย่าง เช่น
6 สายเหล็ก สมาชิกความแข็งแกร่งกลาง: รวมสายเหล็กเป็นส่วนประกอบความแข็งแกร่งกลางเพื่อเสริมสร้างห้องพัก
ความสมบูรณ์แบบของระบบ
7 เติมท่อลอย & เติมแกนเคเบิล 100%: เติมท่อลอยและแกนเคเบิลโดยสิ้นเชิงด้วยสารประกอบการเติม
und เพื่อป้องกันการเข้าของน้ํา
8 ป้องกันความชื้น APL: ประกอบด้วยป้องกันความชื้น APL (อะลูมิเนียม-พอลีเอเธลีนลามิเนต) เพื่อป้องกันความชื้น
การเจาะเข้าไป
9 PSP เพิ่มความชื้น: ใช้ PSP (โพลีเอธีเลนเทเรฟตาเลต) สําหรับความทนทานต่อความชื้นเพิ่มเติม
ส่งผลให้สายไฟมีความสามารถในการทนต่อน้ํา
10 วัสดุปิดน้ํา: ใช้วัสดุปิดน้ําเพื่อให้มีความคุ้มกันต่อการผ่านน้ํา
การประเมินความแน่นของสายไฟฟ้า
รายละเอียดการก่อสร้างสายไฟฟ้า
| จํานวนเส้นใย | 24-144core | |||||||
| สายบรรจุ | 4-0 | |||||||
| ป้องกันความชื้น | ระบบปิดน้ํา | |||||||
| สมาชิกกําลังกลาง | สาร | สายเหล็ก/ FRP | ||||||
| ขนาด | 1.4 มิลลิเมตร | |||||||
| การเติมท่อ | สารประกอบการเติมท่อ | |||||||
| กล่องภายใน | สาร | PE/HDPE | ||||||
| กว้าง | 2.0 มม. | |||||||
| ท่อลอย | สาร | PBT | ||||||
| กว้าง | Ф2.2 ((ภายนอก/ภายใน) | |||||||
| อุปกรณ์เสริมเกราะภายใน | สาร | เทปอลูมิเนียม | ||||||
| อุปกรณ์เสริมเกราะภายนอก | สาร | เทปเหล็กกระบวน | ||||||
| ผนังภายนอก | สาร | PE/HDPE | ||||||
| กว้าง | 1.7±0.2 มิลลิเมตร | |||||||
สีเส้นใย
| จํานวนเส้นใย8 คอร์ต่อท่อ | 1 | 2 | 3 | 4 | 5 | 6 |
| สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| สีแดง | สีดํา | สีเหลือง | สีม่วง | สีชมพู | Aqua | |
| สี 13 ~ 24 จะถูกระบุด้วยเครื่องติดตามสีดํา สําหรับสีดําไม่จําเป็นต้องมีเครื่องติดตามสีดําที่ระบุ, จะใช้สีธรรมชาติแทน | ||||||
คาเบล คุณสมบัติทางกล
| หัว | กว้างเคเบิล | น้ําหนัก | |||||
| 24 หลักถึง 42 หลัก | 14.0±0.2 มม. | 150±5kg/km | |||||
| 48core | 14.0±0.2 มม. | 200±5kg/km | |||||
| 60core | 14.0±0.2 มม. | 205±5kg/km | |||||
| 72 หลัก | 15.5±0.3mm | 210±5kg/km | |||||
| 96 คอร์ | 17.1±0.3 มิลลิเมตร | 270±5kg/km | |||||
| 144 หลัก | 20.3±0.3mm | 310±5kg/km | |||||
| ขั้นต่ํารัศมีโค้ง ((มม)) | ระยะยาว | 10D | |||||
| ขั้นต่ํารัศมีโค้ง ((มม)) | ระยะสั้น | 20D | |||||
| ขั้นต่ําความแข็งแรงในการดึง ((N) | ระยะยาว | 3000 | |||||
| ขั้นต่ําความแข็งแรงในการดึง ((N) | ระยะสั้น | 4000 | |||||
| ขั้นต่ํา โหลดบดที่อนุญาต (N/100mm) | ระยะยาว | 1000 | |||||
| ขั้นต่ํา โหลดบดที่อนุญาต (N/100mm) | ระยะสั้น | 3000 | |||||
| อุณหภูมิการทํางาน (°C) | -40 ~ +70 | ||||||
| อุณหภูมิการติดตั้ง ((°C) | -15 ~ +60 | ||||||
ลักษณะของเส้นใย
| สไตล์เส้นใย | หน่วย | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| สภาพ | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดความแรง | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 30.0/10 | ---- | ---- | |||
| การลดลง | 1550nm | PS/(nm*km) | ---- | ≤ 18 | ---- | ---- | การลดลง |
| 1625nm | PS/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| ระยะความกว้าง | 850nm | MHZ.KM | ---- | ---- | 400 บาท | ¥160 | ระยะความกว้าง |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | 500 บาท | ||
| ความยาวคลื่นการกระจาย 0 | nm | 1300-1324 | 1302 บาท ≤1322 |
---- | ---- | ₹ 1295 ≤1320 |
|
| ความชันของความลดลง 0 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD สายใยส่วนตัวสูงสุด | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| ค่าเชื่อมต่อการออกแบบ PMD | PS ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นตัดเส้นใย λc | nm | ¥ 1180, ≤1330 |
¥1180 ≤1330 |
---- | ---- | ---- | |
| สต็อปเคเบิล ความยาวคลื่น λcc |
nm | ≤ 1260 | ≤ 1260 | ---- | ---- | ---- | |
| MFD | 1310nm | อืมม | 9.2+/- 04 | 9.2+/- 04 | ---- | ---- | ---- |
| 1550nm | อืมม | 10.4+/- 08 | 10.4+/- 08 | ---- | ---- | ---- | |
| จํานวน ช่องเปิด ((NA) |
---- | ---- | 0.200+/ - 0015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| ขั้นตอน (สัดส่วนของสองทิศทาง) การวัด) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติในเส้นใย ความยาวและจุด |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความไม่ต่อเนื่อง | |||||||
| การกระจายความแตกต่างกลับ ตัวประกอบ |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ความเหมือนกันในการลดความหนา | dB/km | ≤0.01 | ≤0.01 | ||||
| ไดเมเตอร์แกน | อืมม | 50+10 | 62.5+/25 | 50+10 | |||
| กว้างคลุม | อืมม | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| กว้างคลุม | อืมม | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| การเคลือบ / ชาฟินช์ ความผิดพลาดทางศูนย์กลาง |
อืมม | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| การเคลือบที่ไม่เป็นวงกลม | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| ความผิดพลาดของแกน / ผนัง | อืมม | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| สายโค้ง (รัศมี) | อืมม | ≤4 | ≤4 | ---- | ---- | ---- | |
