| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | GJFJH |

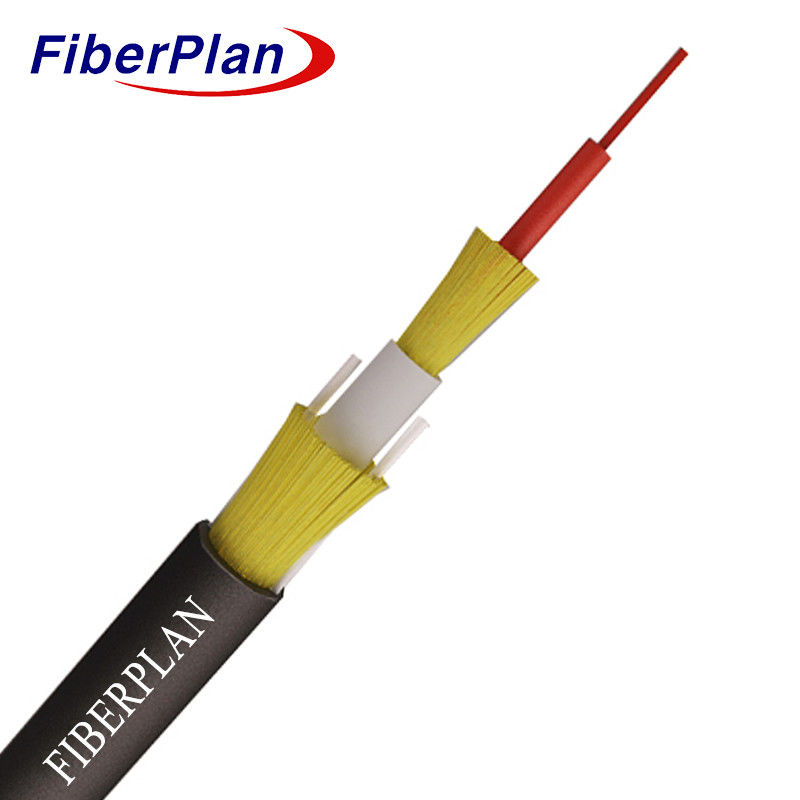

Unitube ไฟเบอร์ออปติกเคเบิล PTO ด้วยเพลิงกันเพลิงเสื้อความแข็งแรงสูง
สาย Kevlar
คําอธิบาย
* สายไฟ PTO (Point-To-Point Optical) เหมาะสําหรับใช้ในภายในและภายนอก
* ตอบสนองมาตรฐานโทรคมนาคมของ France Telecom
การใช้งาน
* สามารถใช้ได้ทั้งภายในและภายนอก โทรศัพท์เก่าธรรมดา (POT) การจําหน่าย: เหมาะสําหรับภายในและภายนอก
การใช้งาน เพื่อตอบสนองความต้องการในการจําหน่าย POT
* ความเป็นไปได้ในการก่อสร้างโดยไม่ต้องปิดไฟฟ้า: สามารถติดตั้งได้โดยไม่ต้องปิดไฟฟ้า
การประกันการดําเนินงานโดยไม่หยุดระหว่างการจัดจําหน่าย
* การออกแบบที่สะดวกต่อผู้ใช้ เพื่อการติดตั้งและการใช้งานที่สะดวกสบาย
และการใช้งานที่เรียบง่ายของผู้ใช้ เพื่อให้ประสบการณ์ที่ง่ายต่อผู้ใช้
ลักษณะ
* สมาชิกเยื่อเคฟลาร์ความแข็งแรงสูง: น้ําหนักเบา แต่ทนทาน, ให้ความแข็งแรงและความยืดหยุ่นเพิ่มขึ้น
*การออกแบบริบบอนไฟเบอร์ที่บูรณาการสูง: สะดวกในการบูรณาการของเส้นใยอย่างมีประสิทธิภาพ, ปรับปรุงผลงาน.
*เสื้อกันไฟ: รับประกันความปลอดภัยโดยใช้วัสดุเสื้อที่มีคุณสมบัติการกันไฟ
*สารประกอบ FRP (Fiber Reinforced Plastic): เพิ่มความแข็งแรงและความยืดหยุ่นของเคเบิล
รายละเอียดการก่อสร้างสายไฟฟ้า
| วัสดุ | ความหนา (mm) | OD ((mm) | ||||||||||
| พั๊ฟเฟอร์ที่แน่น | 0.9 ซิมเพล็กซ์ G657A1 ปั๊มกันแน่น LSZH สีขาว | 0.3±0.03 | 0.9±0.05 | |||||||||
| กล่องภายใน | LSZH | DW9023N-HT06 สีขาว D9113 | 0.6±0.01 | 3.0±0.1 | ||||||||
| ผ้าอารามิด | DuPont 800D * 7 ชิ้น | / | / | |||||||||
| ผนังภายนอก | PE | PEA1 | 1.35±0.1 | 6.5±0.1 | ||||||||
| ริปคอร์ด | (1110*3) * 2 ชิ้น สีแดง | / | / | |||||||||
| FRP | Ø1.0*2 ชิ้น | / | 1.0 | |||||||||
| ผ้าอารามิด | DuPont 800D*22 ชิ้น | / | / | |||||||||
คุณสมบัติทางกลและลักษณะของสายไฟฟ้า
| ความแข็งแรงในการดึง | ระยะยาว ((N) | 200N | |||||
| ระยะสั้น ((N) | 400N | ||||||
| อุตสาหะบด | ระยะยาว (N/100mm) | 500N/100mm | |||||
| ระยะสั้น (N/100mm) | 1000N/100mm | ||||||
| แพร่รัศมีโค้ง | ดินามิก (mm) | 20D | |||||
| สติก (mm) | 10D | ||||||
| อุณหภูมิ | -20°C+70°C | ||||||
| สมาชิกความแข็งแรง | คีฟลาร์ | ||||||
ลักษณะของเส้นใย
| สไตล์เส้นใย | หน่วย | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| สภาพ | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดความแรง | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 30.0/10 | ---- | ---- | |||
| การลดลง | 1550nm | PS/(nm*km) | ---- | ≤ 18 | ---- | ---- | การลดลง |
| 1625nm | PS/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| ระยะความกว้าง | 850nm | MHZ.KM | ---- | ---- | 400 บาท | ¥160 | ระยะความกว้าง |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | 500 บาท | ||
| ความยาวคลื่นการกระจาย 0 | nm | 1300-1324 | 1302 บาท ≤1322 |
---- | ---- | ₹ 1295 ≤1320 |
|
| ความชันของความลดลง 0 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD สายใยส่วนตัวสูงสุด | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| ค่าเชื่อมต่อการออกแบบ PMD | สวัสดีครับ2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นตัดเส้นใย λc | nm | ¥ 1180, ≤1330 |
¥1180 ≤1330 |
---- | ---- | ---- | |
| สต็อปเคเบิล ความยาวคลื่น λcc |
nm | ≤ 1260 | ≤ 1260 | ---- | ---- | ---- | |
| MFD | 1310nm | อืมม | 9.2±0.3 | 9.2±0.3 | ---- | ---- | ---- |
| 1550nm | อืมม | 10.4±0.6 | 10.4±0.6 | ---- | ---- | ---- | |
| อุปกรณ์ประกอบการ | ---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| ขั้นตอน (สัดส่วนของสองทิศทาง) การวัด) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติในเส้นใย ความยาวและจุด |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความไม่ต่อเนื่อง | |||||||
| การกระจายความแตกต่างกลับ ตัวประกอบ |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ความเหมือนกันในการลดความหนา | dB/km | ≤0.01 | ≤0.01 | ||||
| ไดเมเตอร์แกน | อืมม | 50±0.9 | 62.5±2.5 | 50±1.0 | |||
| กว้างคลุม | อืมม | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | |
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| กว้างคลุม | อืมม | 242±6 | 242±6 | 242±6 | 242±6 | 242±6 | |
| การเคลือบ / ชาฟินช์ ความผิดพลาดทางศูนย์กลาง |
อืมม | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| การเคลือบที่ไม่เป็นวงกลม | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| ความผิดพลาดของแกน / ผนัง | อืมม | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| สายโค้ง (รัศมี) | อืมม | ≤4 | ≤4 | ---- | ---- | ---- | |
