| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | GYTS53 |

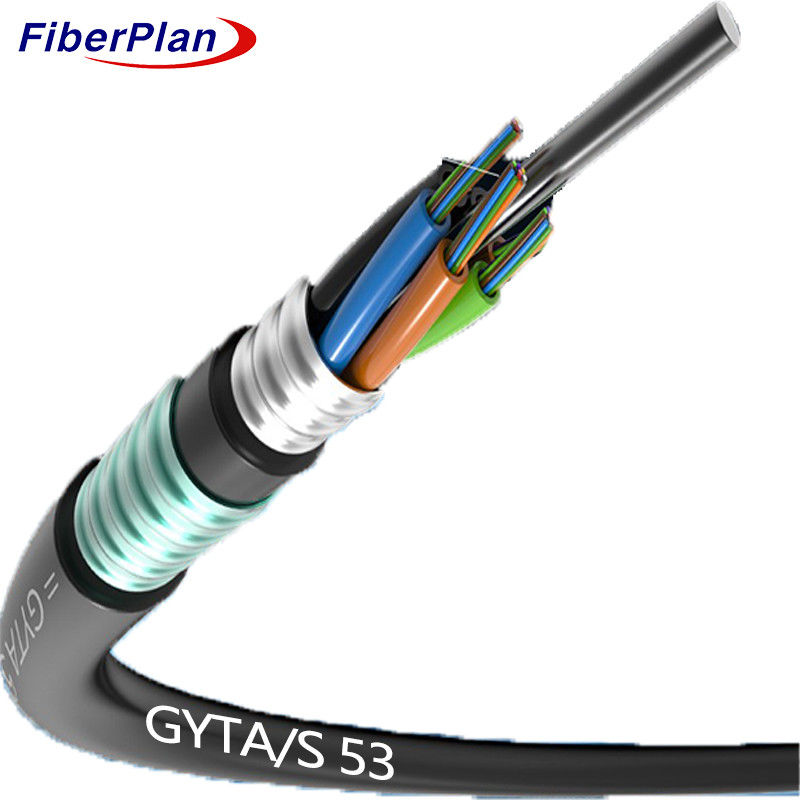

สายไฟฟ้าไฟเบอร์ออปติกที่น่าเชื่อถือ สําหรับการสื่อสารระยะไกล และเครือข่ายพื้นที่ท้องถิ่น
คําอธิบาย
สายใยถูกจัดอยู่ในท่อพลาสติกแข็งแรงเต็มไปด้วยสารประกอบกันน้ํา
ในใจกลางของแกนมีสายเหล็ก ซึ่งอาจเคลือบด้วยโพลีเอธีเลน สําหรับสายไฟเบอร์ที่มีจํานวนเส้นใยสูงกว่า
หน่วยความแข็งแกร่งเป็นโลหะ กล่องและเครื่องเติมเหล่านี้รอบตัวของสมาชิกความแข็งแกร่ง
หัวสายเคเบิลกลม เพื่อป้องกันจากน้ํา หัวสายเคเบิลเต็มไปด้วยสารประกอบป้องกัน
หลังการใช้ PSP (Polyethylene Terephthalate) สายไฟฟ้าจะเสร็จด้วย PE
กล่อง
การใช้งาน
* เหมาะสําหรับการใช้งานกลางแจ้ง: ออกแบบให้ทนต่อสภาพแวดล้อมที่หลากหลาย เหมาะสําหรับการใช้งานกลางแจ้ง
* ความสอดคล้องได้หลากหลาย: เหมาะสําหรับการติดตั้งทางอากาศ, ท่อ, และการฝังโดยตรง, ให้ตัวเลือกการใช้งานที่ปรับปรุงได้
* ความสามารถในการปรับปรุงการสื่อสาร: ปรับปรุงสําหรับการสื่อสารระยะไกลและการเชื่อมต่อเครือข่ายพื้นที่ท้องถิ่น
การตอบสนองความต้องการในการสื่อสารที่หลากหลายในสภาพแวดล้อมกลางแจ้ง
ลักษณะ
1 ผลงานทางกลและอุณหภูมิที่แข็งแรง: รับประกันความแข็งแรงและความยืดหยุ่นที่แข็งแรง
รับประกันการทํางานที่น่าเชื่อถือ
2 ท่อหย่อนความแข็งแรงสูงทนต่อการไฮโดรลิส: ให้ความทนทานโดยการปกป้องส่วนประกอบจาก
ความเสียหายจากการไฮโดริซิส
3 สารประกอบ เติมท่อพิเศษ: เพิ่มความทนทานและผลงานของเส้นใยผ่านสารประกอบพิเศษ
4 ความต้านทานต่อการบดและความยืดหยุ่น: ทําให้ความต้านทานต่อแรงดันสมดุลในขณะที่รับประกันความสามารถปรับปรุงระหว่างการติดตั้ง
5 มาตรการออกแบบกันน้ํา:
* สายเหล็ก สมาชิกความแข็งแรงกลาง
* เติมเต็มท่อและแกนเคเบิล
* ป้องกันความชื้น APL
* PSP สําหรับความทนทานต่อความชื้น
* วัสดุปิดน้ํา
รายละเอียดการก่อสร้างสายไฟฟ้า
| จํานวนเส้นใย | 12-144 หลัก | |||||||
| สายบรรจุ | 4-0 | |||||||
| ป้องกันความชื้น | ระบบปิดน้ํา | |||||||
| สมาชิกกําลังกลาง | สาร | สายเหล็ก/ FRP | ||||||
| ขนาด | 1.2 มม. | |||||||
| การเติมท่อ | สารประกอบการเติมท่อ | |||||||
| กล่องภายใน | สาร | PE/HDPE | ||||||
| กว้าง | 2.0 มม. | |||||||
| ท่อลอย | สาร | PBT | ||||||
| กว้าง | Ф2.2 ((ภายนอก/ภายใน) | |||||||
| อุปกรณ์เสริมเกราะภายใน | สาร | เทปอลูมิเนียม | ||||||
| อุปกรณ์เสริมเกราะภายนอก | สาร | เทปเหล็กกระบวน | ||||||
| ผนังภายนอก | สาร | PE/HDPE | ||||||
| กว้าง | 1.7±0.2 มิลลิเมตร | |||||||
สีเส้นใย
| จํานวนเส้นใย8 คอร์ต่อท่อ | 1 | 2 | 3 | 4 | 5 | 6 |
| สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| สีแดง | สีดํา | สีเหลือง | สีม่วง | สีชมพู | Aqua | |
| สี 13 ~ 24 จะถูกระบุด้วยเครื่องติดตามสีดํา สําหรับสีดําไม่จําเป็นต้องมีเครื่องติดตามสีดําที่ระบุ, จะใช้สีธรรมชาติแทน | ||||||
คาเบล คุณสมบัติทางกล
| หัว | กว้างเคเบิล | น้ําหนัก | |||||
| 24 หลักถึง 42 หลัก | 14.0±0.2 มม. | 150±2kg/km | |||||
| 48core | 14.0±0.2 มม. | 200±2kg/km | |||||
| 60core | 14.0±0.2 มม. | 205±2kg/km | |||||
| 72 หลัก | 15.5±0.2mm | 210±5kg/km | |||||
| 96 คอร์ | 17.1±0.2mm | 270±5kg/km | |||||
| 144 หลัก | 20.3±0.2mm | 310±5kg/km | |||||
| ขั้นต่ํารัศมีโค้ง ((มม)) | ระยะยาว | 10D | |||||
| ขั้นต่ํารัศมีโค้ง ((มม)) | ระยะสั้น | 20D | |||||
| ขั้นต่ําความแข็งแรงในการดึง ((N) | ระยะยาว | 3000 | |||||
| ขั้นต่ําความแข็งแรงในการดึง ((N) | ระยะสั้น | 4000 | |||||
| ขั้นต่ํา โหลดบดที่อนุญาต (N/100mm) | ระยะยาว | 1000 | |||||
| ขั้นต่ํา โหลดบดที่อนุญาต (N/100mm) | ระยะสั้น | 3000 | |||||
| อุณหภูมิการทํางาน (°C) | -40 ~ +70 | ||||||
| อุณหภูมิการติดตั้ง ((°C) | -15 ~ +60 | ||||||
ลักษณะของเส้นใย
| สไตล์เส้นใย | หน่วย | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| สภาพ | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดความแรง | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 30.0/10 | ---- | ---- | |||
| การลดลง | 1550nm | PS/(nm*km) | ---- | ≤ 18 | ---- | ---- | การลดลง |
| 1625nm | PS/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| ระยะความกว้าง | 850nm | MHZ.KM | ---- | ---- | 400 บาท | ¥160 | ระยะความกว้าง |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | 500 บาท | ||
| ความยาวคลื่นการกระจาย 0 | nm | 1300-1324 | 1302 บาท ≤1322 |
---- | ---- | ₹ 1295 ≤1320 |
|
| ความชันของความลดลง 0 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD สายใยส่วนตัวสูงสุด | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| ค่าเชื่อมต่อการออกแบบ PMD | สวัสดีครับ2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นตัดเส้นใย λc | nm | ¥ 1180, ≤1330 |
¥1180 ≤1330 |
---- | ---- | ---- | |
| สต็อปเคเบิล ความยาวคลื่น λcc |
nm | ≤ 1260 | ≤ 1260 | ---- | ---- | ---- | |
| MFD | 1310nm | อืมม | 9.2±04 | 9.2±04 | ---- | ---- | ---- |
| 1550nm | อืมม | 100.4±0.8 | 100.4±0.8 | ---- | ---- | ---- | |
| จํานวน ช่องเปิด ((NA) |
---- | ---- | 0.200±0015 | 0.275±0. 015 |
0.200±0 .015 |
||
| ขั้นตอน (สัดส่วนของสองทิศทาง) การวัด) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติในเส้นใย ความยาวและจุด |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความไม่ต่อเนื่อง | |||||||
| การกระจายความแตกต่างกลับ ตัวประกอบ |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ความเหมือนกันในการลดความหนา | dB/km | ≤0.01 | ≤0.01 | ||||
| ไดเมเตอร์แกน | อืมม | 50±10 | 62.5±25 | 50±10 | |||
| กว้างคลุม | อืมม | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | |
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| กว้างคลุม | อืมม | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| การเคลือบ / ชาฟินช์ ความผิดพลาดทางศูนย์กลาง |
อืมม | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| การเคลือบที่ไม่เป็นวงกลม | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| ความผิดพลาดของแกน / ผนัง | อืมม | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| สายโค้ง (รัศมี) | อืมม | ≤4 | ≤4 | ---- | ---- | ---- | |
