| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | ยิมส์ |

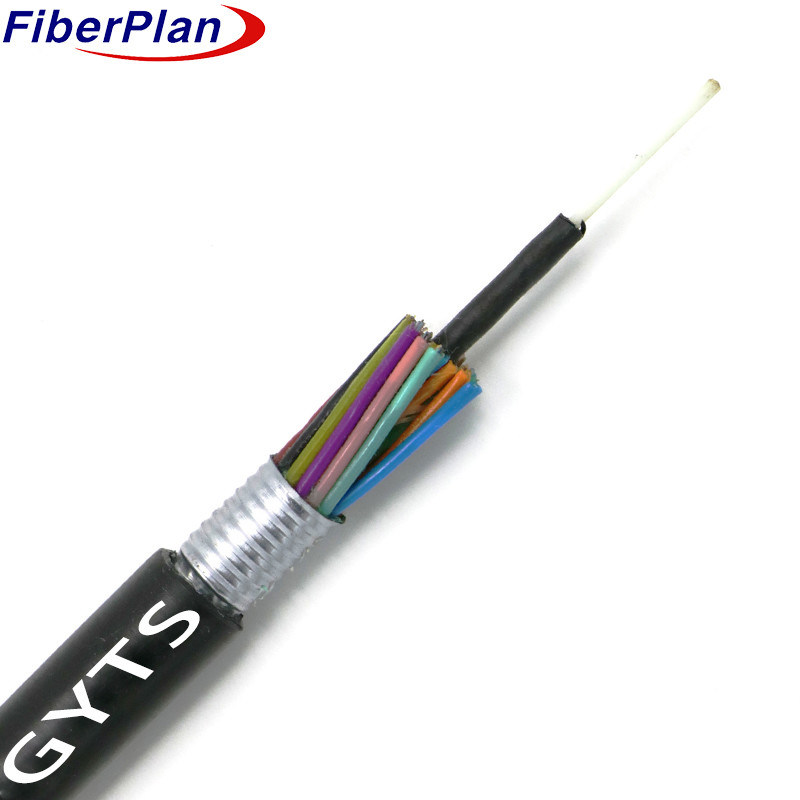

สายไฟฟ้าไฟฟ้าออปติกหลายหลอดที่เชื่อถือได้ GYTS
คําอธิบาย
สายไฟฟ้าปกป้องทั้งเส้นใยแบบเดียวและแบบหลายแบบ ภายในท่อที่แข็งแกร่งและทนน้ํา
พลาสติกที่ทนทาน นอกจากนี้ สายเหล็กที่เคลือบด้วยโพลีเอธีเลน เพื่อให้มีเส้นใยสูงขึ้น
การจัดตั้งนี้เข้ากันได้อย่างแน่นในแกนที่คอมแพคต์ พร้อมกับท่อและเครื่องเติม
PSP layer สุดท้ายเนื้อหาทั้งหมดถูกป้องกันด้วย PE sheath รอบคลุม
การป้องกันจากสิ่งต่าง ๆ
การใช้งาน
1 ความทนทานภายนอก: ปรับปรุงสําหรับการใช้งานภายนอก, รับประกันการทํางานที่น่าเชื่อถือในหลายความท้าทาย
สภาพอากาศภายนอก
2 การติดตั้งที่หลากหลาย: ให้ความยืดหยุ่นในตัวเลือกการใช้งาน เหมาะสําหรับการติดตั้งทางอากาศหรือท่อ
ดับติ่งกับความต้องการการติดตั้งที่หลากหลาย
3 การปรับปรุงการสื่อสาร: รองรับการถ่ายทอดข้อมูลที่เรียบร้อยสําหรับการถ่ายทอดระยะไกลและท้องถิ่น
เครือข่ายพื้นที่ ที่รองรับการตั้งค่าการสื่อสารที่แตกต่างกัน ระหว่างระยะทางที่แตกต่างกัน
ลักษณะ
1 ผลประกอบการที่ปรับเปลี่ยนได้: รับประกันการทํางานอย่างต่อเนื่อง ผ่านอุณหภูมิที่แตกต่างกันและความเครียดทางกล
รับรองความน่าเชื่อถือในสภาพแวดล้อมที่หลากหลาย
2 การ สร้าง ที่ แข็งแรง: ท่อ ที่ แข็ง แข็ง แข็ง แข็ง แข็ง แข็ง แข็ง แข็ง แข็ง แข็ง แข็ง แข็ง แข็ง
สถานการณ์
3 ป้องกันเส้นใย: สารประกอบพิเศษภายในท่อป้องกันเส้นใยที่ปิดไว้ได้อย่างมีประสิทธิภาพจาก
ความเสียหาย
4 ความแข็งแรงและความยืดหยุ่นสมดุล: สมดุลความต้านทานต่อการบด, ความยืดหยุ่น, และการป้องกัน UV จากเปลือก PE
รับรองความทนทานต่อแรงกดดันภายนอก
5 การออกแบบกันน้ํา: ใช้มาตรการ เช่น สมาชิกความแข็งแรงกลางของสายเหล็ก, เติมสารประกอบภายใน
ท่อและแกนเคเบิล และชั้น PSP เพื่อรักษาความสมบูรณ์แบบที่ไม่หลุมน้ําและเพิ่มความทนทานต่อความชื้น
รายละเอียดการก่อสร้างสายไฟฟ้า
| จํานวนเส้นใย | 2~144แกน | |||||||
| ป้องกันความชื้น | ระบบปิดน้ํา | |||||||
| สมาชิกกําลังกลาง | วัสดุ | สายเหล็ก/ FRP/FRP พร้อมฝา PE | ||||||
| ขนาด | 1.5mm ~ 2.0mm | |||||||
| ท่อลอย | สาร | PBT | ||||||
| กว้าง | Ф2.2 ((ภายนอก/ภายใน) | |||||||
| การเติมท่อ | สารประกอบการเติมท่อ | |||||||
| อุปกรณ์เกราะ | วัสดุ | เทปเหล็กกระบวน | ||||||
| ผนังภายนอก | สาร | PE,HDPE | ||||||
| กว้าง | 8.0±0.2 มม. | |||||||
สีเส้นใย
|
จํานวนเส้นใย 8 หัวต่อท่อ |
1 | 2 | 3 | 4 | 5 | 6 |
| สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| สีแดง | สีดํา | สีเหลือง | สีม่วง | สีชมพู | Aqua | |
| สี 13 ~ 24 จะถูกระบุด้วยเครื่องติดตามสีดํา สําหรับสีดําไม่จําเป็นต้องมีเครื่องติดตามสีดําที่ระบุ, จะใช้สีธรรมชาติแทน | ||||||
คาเบล คุณสมบัติทางกล
| หัว | กว้างเคเบิล | น้ําหนัก | |||||
| 2 คอร์ถึง 60 คอร์ | 8.0±0.2 มม. | 115±2kg/km | |||||
| 72 คอร์ | 10.4±0.2 มิลลิเมตร | 120±4kg/km | |||||
| 96 หน่วย | 12.4±0.3 มิลลิเมตร | 180±5kg/km | |||||
| 144 คอร์ | 14.4±0.4 มิลลิเมตร | 245±5kg/km | |||||
| ขั้นต่ํารัศมีโค้ง ((มม)) | ระยะยาว | 10D | |||||
| มินบิด รัศมี ((mm) |
ระยะสั้น | 20D | |||||
| ขั้นต่ํา ความแข็งแรงในการดึง ((N) |
ระยะยาว | 600 | |||||
| ขั้นต่ํา ความแข็งแรงในการดึง ((N) |
ระยะสั้น | 1500 | |||||
| หนุนบด (N/100mm) | ระยะยาว | 300 | |||||
| หนุนบด (N/100mm) | ระยะสั้น | 1000 | |||||
| การปฏิบัติงาน อุณหภูมิ (°C) |
-40 ~ +70 | ||||||
| การติดตั้ง อุณหภูมิ ((°C) |
-20 ~ +60 | ||||||
ลักษณะของเส้นใย
| สไตล์เส้นใย | หน่วย | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| สภาพ | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดความแรง | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 30.0/10 | ---- | ---- | |||
| การลดลง | 1550nm | PS/(nm*km) | ---- | ≤ 18 | ---- | ---- | การลดลง |
| 1625nm | PS/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| ระยะความกว้าง | 850nm | MHZ.KM | ---- | ---- | 400 บาท | ¥160 | ระยะความกว้าง |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | 500 บาท | ||
| ความยาวคลื่นการกระจาย 0 | nm | 1300-1324 | 1302 บาท ≤1322 |
---- | ---- | ₹ 1295 ≤1320 |
|
| ความชันของความลดลง 0 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD สายใยส่วนตัวสูงสุด | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| ค่าเชื่อมต่อการออกแบบ PMD | สวัสดีครับ2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นตัดเส้นใย λc | nm | ¥ 1180, ≤1330 |
¥1180 ≤1330 |
---- | ---- | ---- | |
| สต็อปเคเบิล ความยาวคลื่น λcc |
nm | ≤ 1260 | ≤ 1260 | ---- | ---- | ---- | |
| MFD | 1310nm | อืม | 9.2±0.2 | 9.2±0.2 | ---- | ---- | ---- |
| 1550nm | อืม | 10.4±0.6 | 10.4±0.6 | ---- | ---- | ---- | |
| อุปกรณ์ประกอบการ | ---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| ขั้นตอน (สัดส่วนของสองทิศทาง) การวัด) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติในเส้นใย ความยาวและจุด |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความไม่ต่อเนื่อง | |||||||
| การกระจายความแตกต่างกลับ ตัวประกอบ |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ความเหมือนกันในการลดความหนา | dB/km | ≤0.01 | ≤0.01 | ||||
| ไดเมเตอร์แกน | อืม | 50±0.9 | 62.5±2.1 | 50±0.9 | |||
| กว้างคลุม | อืม | 125.0±0.2 | 125.0±0.2 | 125.0±0.3 | 125.0±0.3 | 125.0±0.5 | |
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| กว้างคลุม | อืม | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| การเคลือบ / ชาฟินช์ ความผิดพลาดทางศูนย์กลาง |
อืม | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| การเคลือบที่ไม่เป็นวงกลม | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| ความผิดพลาดของแกน / ผนัง | อืม | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| สายโค้ง (รัศมี) | อืม | ≤4 | ≤4 | ---- | ---- | ---- | |
