| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | ยีฟตี้53 |

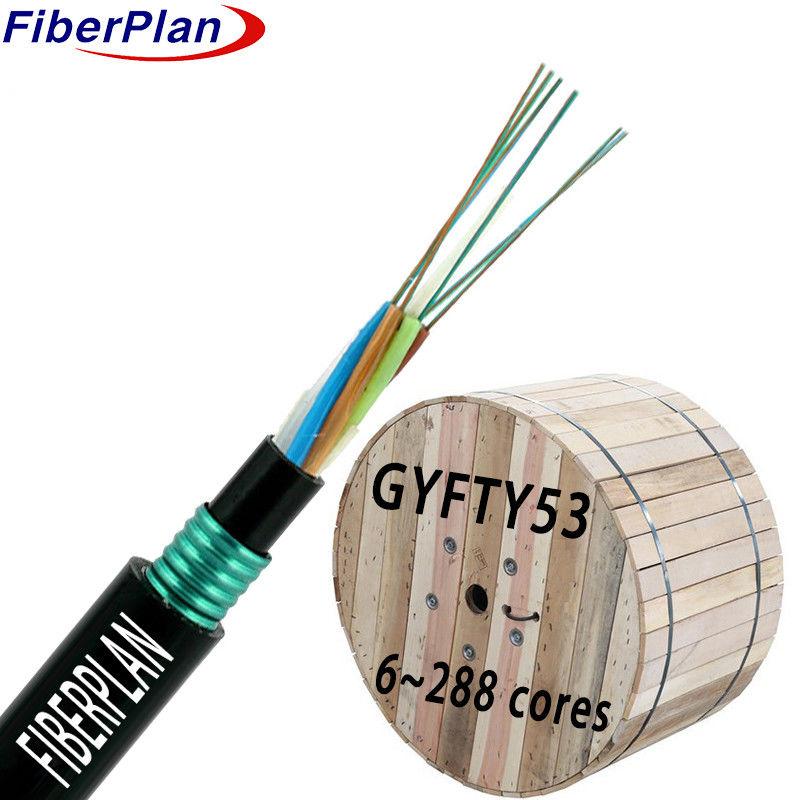

GYFTY53 สายฝังโดยตรงสําหรับการใช้ภายนอกด้วยการป้องกันต่อต้านหนู
คําอธิบาย
สายไฟเบอร์ออปติกถูกปิดในหลอดพลาสติกความแข็งแรงสูงที่เต็มไปด้วยสารประกอบกันน้ํา
พลาสติกเสริมใย (FRP) ปฏิบัติหน้าที่เป็นสมาชิกความแข็งแรงทางไฟฟ้า, อาจเคลือบด้วยโพลีเอเธลีนสําหรับสายไฟ
โดยมีจํานวนเส้นใยที่สูงขึ้นรอบตัวนี้ ท่อและสารเติมที่จัดเรียงอย่างซับซ้อน
เพื่อป้องกันจากการเจาะเข้าไปของน้ํา หัวเคเบิลถูกปกป้องด้วยเทปปิดน้ําและ PE หนาใน
ภายในชั้นสุดท้ายชั้น PSP ถูกนําไปใช้ตามระยะยาวบนชั้นภายใน
กล่องสําหรับการป้องกันเพิ่มเติม
การใช้งาน
1 ปรับปรุงสําหรับการจําหน่ายกลางแจ้งและการใช้งานการฝังโดยตรง
สภาพภายนอก
2 ออกแบบมาโดยเฉพาะสําหรับระบบส่งพลังงานกระดูก, ให้ประสิทธิภาพและความน่าเชื่อถือในระดับที่กว้าง
การตั้งระบบเครือข่าย
3 เหมาะสําหรับการเข้าถึงและเครือข่ายท้องถิ่นในสภาพแวดล้อมการรบกวนไฟฟ้าแม่เหล็กสูง
การสับสนในการสื่อสารที่มั่นคง
ลักษณะ
1 ผลงานทางกลและอุณหภูมิที่แข็งแรง: มันโดดเด่นในการทนอุณหภูมิและอุณหภูมิที่แตกต่างกัน
ความเครียด, รับประกันการทํางานที่สม่ําเสมอ
2 ท่ออ่อนความแข็งแรงสูงที่ทนต่อการไฮโดรลิส: ท่อนี้ถูกออกแบบเป็นพิเศษเพื่อทนต่อความชื้นที่เกี่ยวข้อง
ทําให้ความทนทานสูง แม้ในสภาพแวดล้อมที่ชื้น
3 สารประกอบ เติมท่อพิเศษ: ป้องกันเส้นใยที่อ่อนโยน เพื่อให้มันใช้ได้นานและใช้งานได้ดีที่สุด
4 ความต้านทานต่อการบดด้วยความยืดหยุ่นที่สมดุล
และมีความยืดหยุ่นพอสําหรับการติดตั้งที่หลากหลาย
5 เติมเต็มท่อและแกนสายไฟฟ้าแบบคล่องคล่อง ด้วยสารประกอบการเติมเต็ม: ทุกนิ้วของท่อและแกนไฟฟ้าถูกเต็ม
ด้วยสารป้องกัน เพิ่มความแข็งแรงโดยรวม
6 PSP Layer เพิ่มความทนทานต่อความชื้น: ชั้นโพลีเอธีเลนเตเรฟตาเลตทําหน้าที่เป็นโล่ป้องกันเพิ่มเติม
ความชื้น เพิ่มความแข็งแกร่งของสายไฟฟ้าต่อสภาพความชื้น
รายละเอียดโครงสร้าง
| NO.ของเส้นใย | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| จํานวนท่อ | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| สายใยต่อท่อ | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| ไม้บรรจุ | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| กว้างท่อลอย (± 0.1 มม.) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| กว้างภายในหมวก (± 0.2 มม.) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| กว้างภายนอก (± 0.5 มม.) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| ความหนาของเส้นผ่าออก (± 0.1 มม.) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ท่อลอย | วัสดุ | PBT | สี | สเปคตรัมมาตรฐาน | |||
| ไม้บรรจุ | วัสดุ | PP | สี | สีดํา | |||
| การเติมท่อ | วัสดุ | สารประกอบการเติม | |||||
| สมาชิกกําลังกลาง | วัสดุ | FRP | กว้าง | 2.0 มม. | |||
| ระบบบล็อกน้ํา | วัสดุ | เทปป้องกันน้ํา / เจลเติม | |||||
| สายดึง | Qty | 2 ชิ้น | สี | สีขาว | |||
| กล่องภายใน | วัสดุ | PE | สี | สีดํา | |||
| เสื้อเกราะ | วัสดุ | เทปเหล็กกระบวน | |||||
| ผนังภายนอก | วัสดุ | PE | สี | สีดํา | |||
ผลงานทางกลและสิ่งแวดล้อม
| ความแข็งแรงในการดึง | ระยะยาว ((N) | 1000N | |||||
| ระยะสั้น ((N) | 3000N | ||||||
| อุตสาหะบด | ระยะยาว | 3000N/100mm | |||||
| ระยะสั้น | 1000N/100mm | ||||||
| แพร่รัศมีโค้ง | ดินามิก | 20D | |||||
| สถาติ | 10D | ||||||
| อุณหภูมิการติดตั้ง | -10°C+60°C | ||||||
| อุณหภูมิในการเก็บ | -40°C+70°C | ||||||
ลักษณะของเส้นใย
| ประเภทเส้นใย | หน่วย | SM G652D | MM 50/125 | MM 62.5/125 | |||
| สภาพ | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| การอ่อนแอ | dB/km | ≤ 0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| กว้างคลุม | อืมม | 125±03 | 125±03 | 125±03 | |||
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| กว้างคลุม | อืมม | 242±3 | 242±3 | 242±3 | |||
