| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | กฟตา53 |

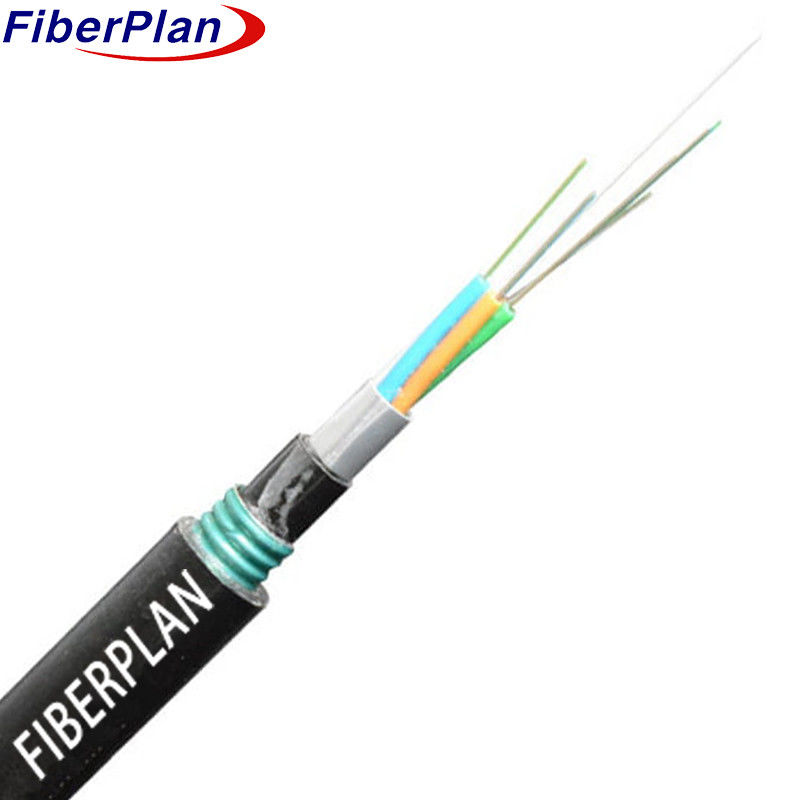

12C SM MM G652D สายไฟฟ้าไฟเบอร์ออปติก GYFTA53
คําอธิบาย
สายไฟเบอร์ออปติกนี้ใช้การออกแบบท่อที่แข็งแรงสูงและโล่ง เพื่อรองรับเส้นใย 250μm ภายใน
กล่องนี้เต็มไปด้วยสารประกอบกันน้ําและล้อมรอบด้วย FRP ไม่โลหะ
สมาชิกที่สําคัญที่แกน หมุนรอบแกนนี้ ท่อและเครื่องเติมเป็นโครงสร้างเคเบิลที่คอมพัคต์
เพื่อป้องกันน้ําไม่เข้าไปในสายไฟ แอลูมิเนียม พอลิเอธีเลน ลามิเนต (APL)
จากนั้นจะเพิ่มเป้ PE หนาภายใน, เสริมด้วยชั้นของเส้น kevlar สําหรับการเพิ่มความร้อน
ความแข็งแรงของเชือก.ชั้นสุดท้ายของสาย Kabel รวมถึง PSP ที่ใช้ตามระยะยาวเพื่อความทนทานต่อความชื้น
รวมใน PE outer sheath เพื่อการป้องกันทั่วไป
การใช้งาน
1 เหมาะสําหรับการใช้งานกลางแจ้ง รวมถึงอุปกรณ์ฝังที่ตรง
2 เหมาะสําหรับระบบส่งพลังงานกระเป๋า
3 ออกแบบมาสําหรับการเข้าถึงและเครือข่ายท้องถิ่นในพื้นที่ที่มีการรบกวนไฟฟ้าแม่เหล็กสูง
ลักษณะ
1 ผลงานทางกลและอุณหภูมิที่แข็งแกร่ง, รับประกันความน่าเชื่อถือในสภาพที่แตกต่างกัน
2 มี สาร ที่ เติม ท่อ ให้ กัน ใย ใย ใย ใย ใย ใย ใย ใย ใย ใย ใย ใย ใย
3 อุปกรณ์ปรับความต้านทานการบดด้วยความยืดหยุ่นสําหรับการติดตั้งที่หลากหลาย
4 การใช้ PSP เสริมความทนทานต่อความชื้น เพิ่มความทนทานของเคเบิล
รายละเอียดโครงสร้าง
| NO.ของเส้นใย | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| จํานวนท่อ | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| สายใยต่อท่อ | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| ไม้บรรจุ | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| กว้างท่อลอย (± 0.1 มม.) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| กว้างภายในหมวก (± 0.2 มม.) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| กว้างภายนอก (± 0.5 มม.) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| ความหนาของเส้นผ่าออก (± 0.1 มม.) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ท่อลอย | วัสดุ | PBT | สี | สเปคตรัมมาตรฐาน | |||
| ไม้บรรจุ | วัสดุ | PP | สี | สีดํา | |||
| การเติมท่อ | วัสดุ | สารประกอบการเติม | |||||
| สมาชิกกําลังกลาง | วัสดุ | FRP | กว้าง | 2.0 มม. | |||
| ระบบบล็อกน้ํา | วัสดุ | เทปป้องกันน้ํา / เจลเติม | |||||
| สายดึง | Qty | 2 ชิ้น | สี | สีขาว | |||
| กล่องภายใน | วัสดุ | PE | สี | สีดํา | |||
| เสื้อเกราะ | วัสดุ | เทปเหล็กกระบวน | |||||
| ผนังภายนอก | วัสดุ | PE | สี | สีดํา | |||
ผลงานทางกลและสิ่งแวดล้อม
| ความแข็งแรงในการดึง | ระยะยาว ((N) | 1000N | |||||
| ระยะสั้น ((N) | 3000N | ||||||
| อุตสาหะบด | ระยะยาว | 3000N/100mm | |||||
| ระยะสั้น | 1000N/100mm | ||||||
| แพร่รัศมีโค้ง | ดินามิก | 20D | |||||
| สถาติ | 10D | ||||||
| อุณหภูมิการติดตั้ง | -10°C+60°C | ||||||
| อุณหภูมิในการเก็บ | -40°C+70°C | ||||||
ลักษณะของเส้นใย
| ประเภทเส้นใย | หน่วย | SM G652D | MM 50/125 | MM 62.5/125 | |||
| สภาพ | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| การอ่อนแอ | dB/km | ≤ 0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| กว้างคลุม | อืมม | 125±03 | 125±03 | 125±03 | |||
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| กว้างคลุม | อืมม | 242±3 | 242±3 | 242±3 | |||
