รูปที่ 8 สายไฟเบอร์ออปติก
>
|
| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | GYTC8S |

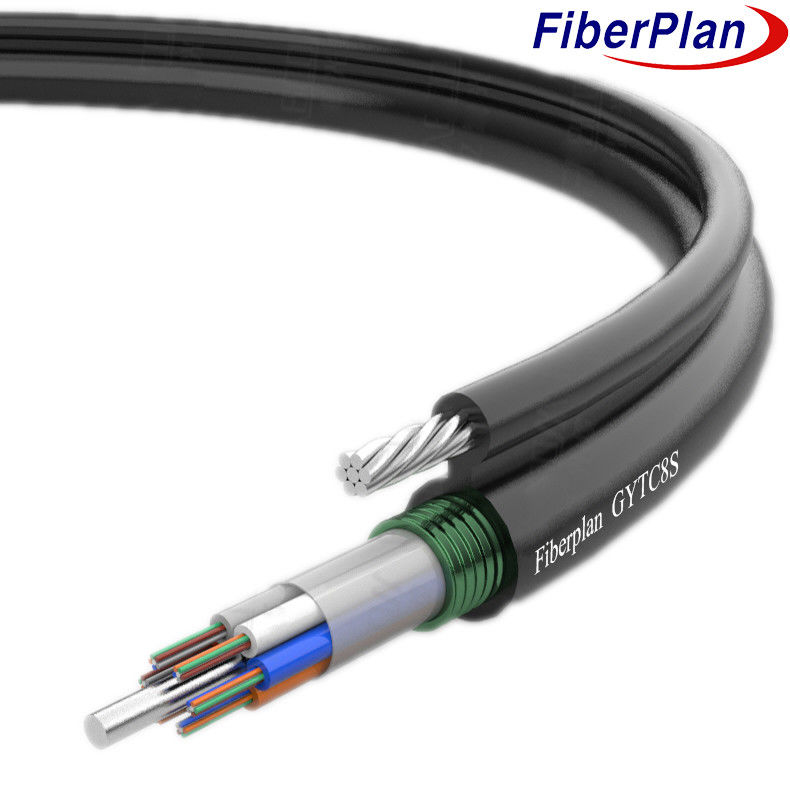

สายไฟฟ้าออปติกที่มีประสิทธิภาพสูง สายไฟฟ้าที่รองรับตัวเองรูป 8 GYTC8S
คําอธิบาย
สายนี้มีเส้นใยในหลอดพลาสติกแบบคล่องคล่อง ที่มีความสูงเต็มไปด้วยสารประกอบกันน้ํา
สายใยที่แกนเพิ่มความแข็งแรง ท่อและเครื่องเติมเต็มถูกติดอยู่รอบ ๆ นี้ สร้างเคเบิลวงกลมที่คอมพัคต์
หลังจากการใช้งาน PSP รอบแกนส่วนนี้, พร้อมกับการสนับสนุนสายสตรอนด์
โครงสร้างแบบรูป 8 โดยเฉพาะเจาะจงสําหรับเครื่องบิน
การใช้งานของสายนี้สามารถให้ผลงานที่น่าเชื่อถือได้ในระบบดังกล่าว
การใช้งาน
1 เหมาะสําหรับการติดตั้งทางอากาศและท่อท่อ
2 เหมาะสําหรับการจําหน่ายภายนอก, รับรองความแข็งแรงในสภาพแวดล้อมที่หลากหลาย
3 รองรับการเชื่อมต่อระยะไกลและการสื่อสารเครือข่ายพื้นที่ท้องถิ่น
การเลือก
ลักษณะ
1 แสดงความแข็งแรงทางกลและความทนทานต่ออุณหภูมิที่แข็งแรง
2 การออกแบบท่อหลุดความแข็งแรงสูงที่ทนต่อการไฮดรอลิสส์ ให้ความทนทาน
3 สารประกอบ เติมท่อพิเศษ ให้ความคุ้มกันเส้นใยที่สําคัญ
4 มีสมดุลที่มีความต้านทานต่อการบดด้วยความยืดหยุ่นสําหรับการใช้งานหลากหลาย
5 PE sheath ป้องกันสายไฟจากรังสี UV ที่ทําลาย ทําให้อายุยืนมากขึ้น
รายละเอียดการก่อสร้างสายไฟฟ้า
| จํานวนเส้นใย | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| จํานวนท่อ | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| สายใยต่อท่อ | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| ไม้บรรจุ | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| กว้างของท่อ (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| ความหนาของท่อลอย (± 0.05 มม.) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| กว้างนอก (± 0.5mm) | 5.4X8.6-150 | 5.4X8.6-150 | 5.4X8.6-150 | 5.4X9.8-165 | 5.4X10.8-175 | 5.4X12.2-190 | 5.4X14.9-220 |
| ความหนาของชั้นนอก (± 0.1 มม.) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ท่อลอย | วัสดุ | PBT | สี | สเปคตรัมมาตรฐาน | |||
| การปิดน้ํา ระบบ |
วัสดุ | เจลเติม / เทปป้องกันน้ํา | |||||
| ความแข็งแรงกลาง สมาชิก |
วัสดุ | FRP | กว้าง | 1.4 ((6-48) 2.0(72-144) |
|||
| ความแข็งแรงทางจิตใจ สมาชิก |
วัสดุ | สายเหล็กติดสาย | ประเภท | 1.0mm*7 | |||
| เสื้อเกราะ | วัสดุ | เทปอลูมิเนียม | |||||
| กัลลัส | วัสดุ | PE | ขนาด (ความสูง*น้ําหนัก) |
2.5 * 1.5 มิลลิเมตร | |||
| กล่องนอก | วัสดุ | PE | สี | สีดํา | |||
คุณลักษณะทางกลและสิ่งแวดล้อมของเคเบิล
| ความแข็งแรงในการดึง | ระยะยาว ((N) | 3000N | |||||
| ระยะสั้น ((N) | 7000N | ||||||
| อุตสาหะบด | ระยะยาว ((N) | 300N/100mm | |||||
| ระยะสั้น ((N) | 1000N/100mm | ||||||
| แพร่รัศมีโค้ง | ดินามิก | 20D | |||||
| สถาติ | 10D | ||||||
| อุณหภูมิการติดตั้ง | -10°C+60°C | ||||||
| อุณหภูมิในการเก็บ | -40°C+70°C | ||||||
ลักษณะของเส้นใย
| ประเภทเส้นใย | หน่วย | SM G652D | MM 50/125 | MM 62.5/125 | |||
| สภาพ | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| การอ่อนแอ | dB/km | ≤ 0.36 / 0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| กว้างคลุม | อืมม | 125±08 | 125±08 | 125±08 | |||
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| กว้างคลุม | อืมม | 242±6 | 242±6 | 242±6 | |||
