รูปที่ 8 สายไฟเบอร์ออปติก
>
|
| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | GYTC8S53 |

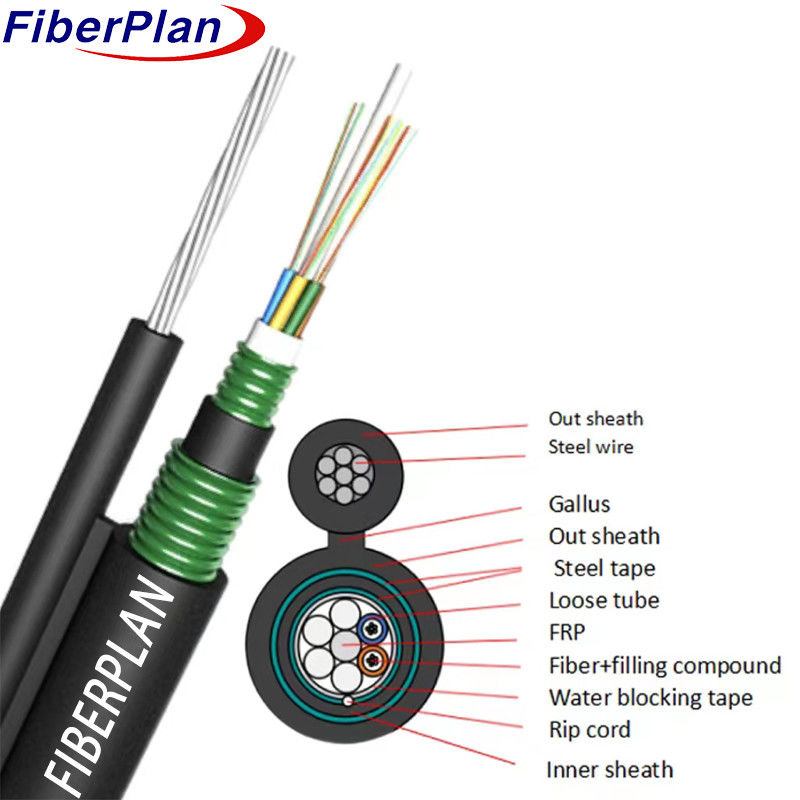

รูปที่ 8 สายไฟฟ้าไฟเบอร์ออฟติกแบบป้อมกันแบบคู่ GYTC8S53
คําอธิบาย
การก่อสร้างสายไฟเบิ้ลประกอบด้วยการจัดเรียงเส้นใยภายในหลอดโล่งของพลาสติกที่มีโมดูลสูง เติมด้วย
สารประกอบทนน้ํา FRP ที่ไม่ใช่โลหะ เป็นสมาชิกความแข็งแรงกลางในแกน
ท่อ, พร้อมกับเครื่องเติม, สร้างแกนเคเบิลกลมที่คอมพัคต์รอบสมาชิกความแข็งแรง.
ใส่เทปสแตนเลสทอ และใส่แผ่นภายใน
หน่วยนี้ พร้อมกับสายไฟที่ติดเป็นส่วนประกอบที่รองรับ
จากนั้นก็ทําความสําเร็จด้วยแผ่นพอลีเอธีเลน (PE) สร้างโครงสร้างรูป 8
ปรับแต่งให้เหมาะกับอุปกรณ์อากาศที่พกพาตัวเอง โดยให้ความทนทานและการทํางานในสภาพต่าง ๆ
การใช้งาน
* เหมาะสําหรับระบบส่งพลังงานกระดูก, รับประกันการกระจายพลังงานที่มีประสิทธิภาพและน่าเชื่อถือ
ระยะทางไกล
* เหมาะสําหรับการใช้งานในเครือข่ายการเข้าถึงและเครือข่ายท้องถิ่นที่ตั้งอยู่ในพื้นที่ที่มีระดับไฟฟ้าสูง
การแทรกแซงทางแม่เหล็ก ให้ความเชื่อมต่อที่แข็งแกร่งและทนต่อการแทรกแซง
ลักษณะ
* มีความยืดหยุ่นและความสามารถในการบิดได้ดีเยี่ยม สามารถปรับตัวได้ง่ายต่อสภาพการติดตั้งที่หลากหลาย
* มีกระแสภายนอกขนาดเล็กและการออกแบบเบา ๆ ทําให้การติดตั้งง่ายและสะดวกสบาย
* รับประกันการเติมแคบเบิ้ลเนอร์ 100% ให้ความคุ้มครองและสนับสนุนให้กับเส้นใยออปติก
ภายในเคเบิล
รายละเอียดโครงสร้าง
| จํานวนเส้นใย | 24F | ||||||
| สายใย SM | ประเภทเส้นใย | G652D | ความเฉพาะของแกน ความผิดพลาด |
≤0.3m | |||
| MFD | 8.6 ละ 9.8 ม | ผ้าปู ไม่เป็นวงกลม |
≤0.7% | ||||
| กว้างคลุม | 124.8±0.5um | สายใย | สเปคตรัมมาตรฐาน | ||||
| พัสดุพัสดุ | วัสดุ | PBT | สี | สีฟ้า สีขาว สีเหลือง | |||
| กว้าง | 1.75±0.05 มิลลิเมตร | ความหนา | 0.35±0.05 มิลลิเมตร | ||||
| ไม้บรรจุ | วัสดุ | PP | สี | สีขาว | |||
| กว้าง | 1.65 | Qty | 4 | ||||
| สมาชิกความแข็งแรง | กว้าง | สายเหล็กสว่าง | กว้าง | Φ1.85 | |||
| ระบบปิดน้ํา | วัสดุ | เทปปิดน้ํา | |||||
| กล่องภายใน | วัสดุ | PE+เทปเหล็ก | สี | สีดํา | |||
| กว้าง | 7.8±0.2 มม. | ความหนา | 0.8±0.1 มม. | ||||
| สายดึง | รายละเอียด | สีขาว 1110D*2 | Qty | 1 | |||
| กัลลัส | วัสดุ | สายเหล็กสว่าง | รายละเอียด | 1.0*7-3.0 มิลลิเมตร | |||
| กล่องนอก | วัสดุ | PE+เทปเหล็ก | สี | สีดํา | |||
| กว้าง | 6.0±0.2*11.9±05 -19.7±05 |
ความหนา | 10.6±0.2 | ||||
ผลงานทางกลและสิ่งแวดล้อม
| ความแข็งแรงในการดึง | ระยะสั้น ((N) | 6000N | |||||
| ระยะยาว ((N) | 2000N | ||||||
| อุตสาหะบด | ระยะสั้น ((N) | 3000N/100mm | |||||
| ระยะยาว ((N) | 1000N/100mm | ||||||
| แพร่รัศมีโค้ง | ดินามิก | 20D | |||||
| สถาติ | 10D | ||||||
| อุณหภูมิ | -20°C+70°C | ||||||
ผลประกอบของเส้นใย
| ประเภทเส้นใย | หน่วย | SM G652D | MM 50/125 | MM 62.5/125 | |||
| สภาพ | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| การอ่อนแอ | dB/km | ≤ 0.36 / 0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| กว้างคลุม | อืมม | 125±1 | 125±1 | 125±1 | |||
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| กว้างคลุม | อืมม | 242±7 | 242±7 | 242±7 | |||
