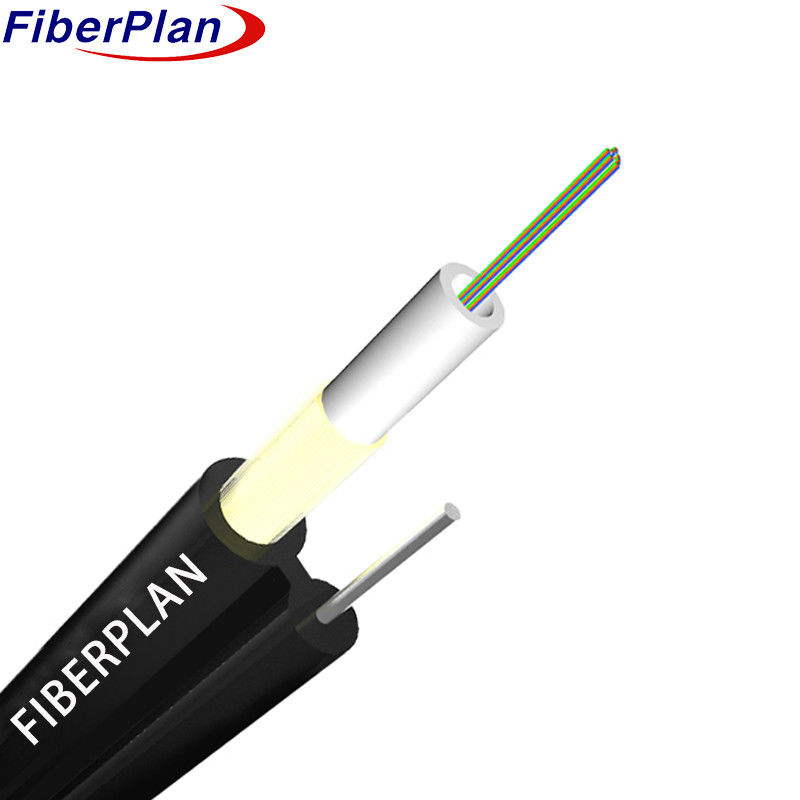

สายไฟฟ้าออปติก GYXTC8Y ที่รองรับตัวเองรูป 8
คําอธิบาย
สายใยถูกวางไว้ในท่อลอยๆ ที่ทําจากพลาสติกที่มีขนาดสูง เติมด้วยสารกันน้ํา
สารประกอบ. นอกจากนี้, Kevlar ได้ถูกรวมไว้ภายในเสื้อภายนอก. ส่วนของเคเบิลนี้, พร้อมด้วย
สายไฟที่ใช้เป็นองค์ประกอบที่รองรับ, เป็นการเสร็จสิ้นด้วย PE sheath เพื่อสร้างโครงสร้างรูป 8
การใช้งาน
รายละเอียดนี้อธิบายเกณฑ์พื้นฐานสําหรับตัวเองที่รองรับตัวศูนย์ Tube คาเบลออปติก
ออกแบบสําหรับอุปกรณ์ในอากาศ โดยเฉพาะอย่างยิ่งสําหรับการใช้ในอากาศ
ลักษณะ
1 ความแข็งแรงที่ไม่เป็นโลหะ ให้ความสามารถต่อต้านไฟฟ้าแม่เหล็กอย่างพิเศษ
2 การออกแบบท่อลอยที่แสดงให้เห็น ให้การทํางานที่น่าเชื่อถือได้
3 ความทนทานทางกลและสิ่งแวดล้อมที่โดดเด่น
4 ความ อ่อนโยน และ ความ สามารถในการบิด
5 ขนาด กว้าง ภายนอก สะดวก ง่าย และ ติดตั้ง ง่าย
6 การ เสริม แข็ง ของ เคฟลาร์ ช่วย ให้ สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย สาย
รายละเอียดการก่อสร้างสายไฟฟ้า
| รายละเอียด | รายละเอียด |
|---|---|
| จํานวนเส้นใย | 1 ถึง 12 คอร์ |
| วัสดุท่อลอย | PBT |
| กว้างท่อลอย | 3.0mm ± 0.2mm |
| กว้างของสายเหล็กที่รองรับตัวเอง | 1.6 มิลลิเมตร |
| กว้างเส้นเคเบิลทั้งหมด | 4.0mm × 6.0mm |
| น้ําหนักของสายไฟต่อกิโลเมตร | 45 กิโลกรัม/กม |
สีเส้นใย
|
จํานวนไฟเบอร์ 8 คอร์ ต่อท่อ |
1 | 2 | 3 | 4 | 5 | 6 |
| สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| สีแดง | สีดํา | สีเหลือง | สีม่วง | สีชมพู | Aqua |
คาเบล คุณสมบัติทางกล
| หลัก | กว้างเคเบิล | น้ําหนัก | |||||
| 1 ~ 12 | 40.0×60 | 45 กิโลกรัม/กม | |||||
| ระยะอุณหภูมิ | -40+70 | ----- | |||||
| ขั้นต่ํารัศมีโค้ง ((มม)) | ระยะยาว | 10D | |||||
| ขั้นต่ํารัศมีโค้ง ((มม)) | ระยะสั้น | 20D | |||||
| ขั้นต่ําความแข็งแรงในการดึง ((N) | ระยะยาว | 700 | |||||
| ขั้นต่ําความแข็งแรงในการดึง ((N) | ระยะสั้น | 1200 | |||||
| อุณหภูมิการทํางาน (°C) | -40 ~ +70 | ||||||
| อุณหภูมิการติดตั้ง ((°C) | -20 ~ +60 | ||||||
| อุณหภูมิการเก็บรักษา ((°C) | -40 ~ +70 | ||||||
ลักษณะของเส้นใย
| สไตล์เส้นใย | หน่วย | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| สภาพ | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดความแรง | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 30.0/10 | ---- | ---- | |||
| การลดลง | 1550nm | PS/(nm*km) | ---- | ≤ 18 | ---- | ---- | การลดลง |
| 1625nm | PS/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| ระยะความกว้าง | 850nm | MHZ.KM | ---- | ---- | 400 บาท | ¥160 | ระยะความกว้าง |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | 500 บาท | ||
| ความยาวคลื่นการกระจาย 0 | nm | 1300-1324 | 1302 บาท ≤1322 |
---- | ---- | ₹ 1295 ≤1320 |
|
| ความชันของความลดลง 0 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD สายใยส่วนตัวสูงสุด | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| ค่าเชื่อมต่อการออกแบบ PMD | สวัสดีครับ2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นตัดเส้นใย λc | nm | ¥ 1180, ≤1330 |
¥1180 ≤1330 |
---- | ---- | ---- | |
| สต็อปเคเบิล ความยาวคลื่น λcc |
nm | ≤ 1260 | ≤ 1260 | ---- | ---- | ---- | |
| MFD | 1310nm | อืมม | 9.2+/- 03 | 9.2+/- 03 | ---- | ---- | ---- |
| 1550nm | อืมม | 10.4+/- 06 | 10.4+/- 06 | ---- | ---- | ---- | |
| อุปกรณ์ประกอบการ | ---- | ---- | 0.200+/ - 0013 |
0.275 +/- 0. 013 |
0.200+/-0 .013 |
||
| ขั้นตอน (สัดส่วนของสองทิศทาง) การวัด) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติในความยาวและจุดของเส้นใย | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ปริมาตร | หน่วย | G.652D | G.652E | G.657A1 | G.657A2 | จี655 |
|---|---|---|---|---|---|---|
| ความไม่ต่อเนื่อง | dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| คออฟเซ็นเตอร์การกระจายกลับความแตกต่าง | dB/km | ≤0.01 | ≤0.01 | - | - | - |
| กว้างของแกน | μm | - | - | 50±10 | 62.5±25 | 50±10 |
| กว้างคลุม | μm | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 |
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| กว้างเคลือบ | μm | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 |
| ความผิดพลาดของความเข้มข้นของเคลือบ/คลุม | μm | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 |
| การเคลือบไม่เป็นวงกลม | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 |
| ความผิดพลาดของตัวแกน / ผนัง | μm | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 |
| สายโค้ง (รัศมี) | μm | ≤4 | ≤4 | - | - | - |
