| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | GYXTC8Y |

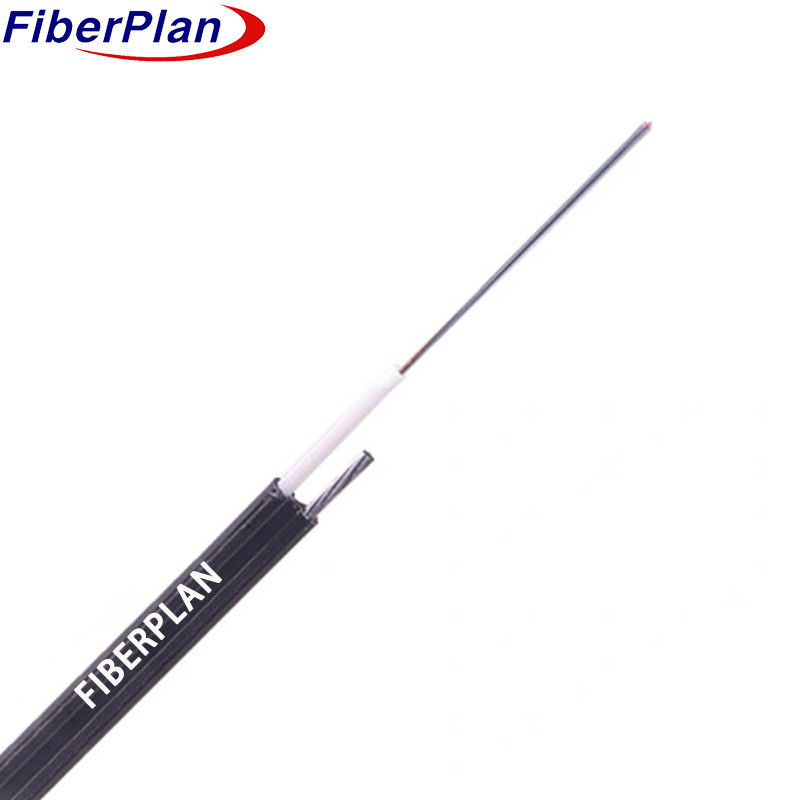

ภาพ 8 สายไฟเบอร์ออปติก
คําอธิบาย
การจัดตั้งสายไฟเบิ้ลนี้มีเส้นใยซ่อนอยู่ในท่อที่โล่ง ทําจากพลาสติกที่มีขนาดสูง
เติมเต็มด้วยสารประกอบกันน้ํา พร้อมด้วยสายพัดสนับสนุน
กระดาษ PE ที่ใช้โครงสร้างรูป 8
การใช้งาน
1 เหมาะสําหรับการใช้ในกลางแจ้ง, รับรองความแข็งแรงในสภาพแวดล้อมที่หลากหลาย
2 ออกแบบมาโดยเฉพาะสําหรับการติดตั้งทางอากาศและวิธีการวางท่อ
3 เหมาะสําหรับการอํานวยความสะดวกทั้งความไกลและความต้องการการสื่อสารในเครือข่ายท้องถิ่น
ลักษณะ
* การแสดงประสิทธิภาพผ่านการออกแบบท่ออ่อนที่พิสูจน์ได้
* ความแข็งแรงที่ไม่ใช่โลหะ ที่ให้ความสามารถต่ออิเล็กทรอนิกส์อย่างพิเศษ
* มีคุณสมบัติทางกลและสิ่งแวดล้อมที่น่าประทับใจ
* อ่อนโยนและสามารถบิดได้ โดยยังคงให้ผลงานที่ดี
* มีเส้นผ่าตัดภายนอกเล็ก ทําให้มันเบาและติดตั้งง่าย
รายละเอียดการก่อสร้างสายไฟฟ้า
| จํานวนเส้นใย | 2F-24F | ||||||
|---|---|---|---|---|---|---|---|
| ท่อลอย | วัสดุ | PBT | กว้าง | 2.8 มิลลิเมตร | |||
| การเติมท่อ | มะเตียล | สารประกอบการเติม | |||||
| ระบบปิดน้ํา | วัสดุ | เทปป้องกันน้ํา / เจลเติม | |||||
| สมาชิกความแข็งแรงทางจิตใจ | มะเตียล | สายเหล็ก | ขนาด | 1.4 มิลลิเมตร | |||
| กัลลัส | มะเตียล | PE | ขนาด (h*w) |
1.5mm*1.0mm | |||
| กล่องภายนอก | วัสดุ | PE | สี | สีดํา | |||
| กว้าง | 3.8*6.5-12 (±0.5) มม. |
ความหนา | 1.6±0.05 มิลลิเมตร | ||||
คุณลักษณะทางกลและสิ่งแวดล้อมของเคเบิล
| ความแข็งแรงในการดึง | ระยะยาว | 600N | |||||
| ระยะสั้น | 1500N | ||||||
| อุตสาหะบด | ระยะยาว | 300N/100mm | |||||
| ระยะสั้น | 1000N/100mm | ||||||
| แพร่รัศมีโค้ง | ดินามิก | 20D | |||||
| สถาติ | 10D | ||||||
| อุณหภูมิการติดตั้ง | -10°C+60°C | ||||||
| อุณหภูมิในการเก็บ | -40°C+70°C | ||||||
ลักษณะของเส้นใย
| ประเภทเส้นใย | หน่วย | SM G652D | MM 50/125 | MM 62.5/125 | |||
| สภาพ | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| การอ่อนแอ | dB/km | ≤ 0.36 / 0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| กว้างคลุม | อืมม | 125±03 | 125±05 | 125±03 | |||
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| กว้างคลุม | อืมม | 242±6 | 242±6 | 242±6 | |||
