| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | จีฟซี |

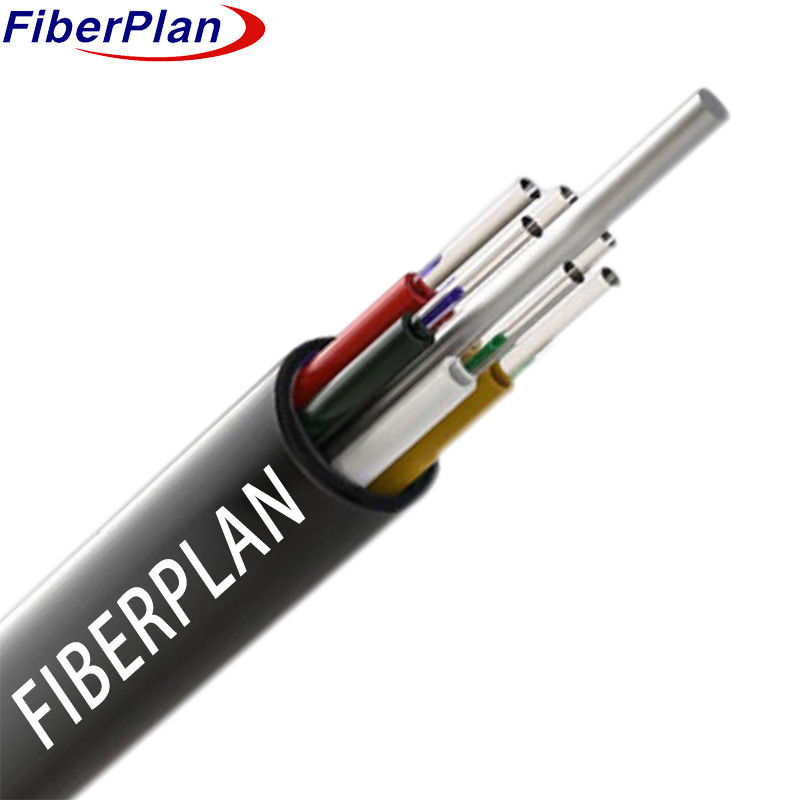

สายท่อลอยความแข็งแรงสูงสําหรับเครือข่ายท้องถิ่น
คําอธิบาย
การ ออกแบบ สายไฟฟ้า หมาย ถึง การ วาง เส้นใย ใส่ ใน ท่อ พลาสติก ที่ มี โมดูลสูง และ เติม ด้วย ช่อง หนาว ที่ กัน น้ํา
สารประกอบในศูนย์กลางของแกน, สายใยเสริมพลาสติก (FRP) ทําหน้าที่เป็นสมาชิกความแข็งแรงที่ไม่ใช่โลหะ
ท่อและเครื่องเติมน้ํามันจะติดอยู่รอบตัวของสมาชิกความแข็งแกร่งกลางนี้ เพื่อสร้างแกนที่คอมพัคต์และกลม
เนื่องจากการเติมสารกันน้ําในแกนสายไฟฟ้า
เปลือก PE
การใช้งาน
1 เหมาะสําหรับฉากการจําหน่ายกลางแจ้ง
2 เหมาะสําหรับระบบส่งพลังงานกระเป๋า
3 เหมาะสําหรับการเข้าถึงและเครือข่ายท้องถิ่น โดยเฉพาะในสถานที่ที่มีการรบกวนไฟฟ้าแม่เหล็กสูง
ลักษณะ
1 แสดงผลงานทางกลและอุณหภูมิที่ดี
2 ใช้ท่อลอยที่แข็งแรงและทนต่อการไฮโดรลิส
3 ใช้สารประกอบการเติมหลอดพิเศษเพื่อป้องกันเส้นใยที่สําคัญ
4 มีความทนทานต่อการบดและความยืดหยุ่น
5 รับประกันการเติมเต็มของแกนสายเคเบิลด้วยสารประกอบการเติมเต็ม
รายละเอียดโครงสร้าง
| รายละเอียด | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| จํานวนเส้นใย | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| จํานวนของท่อ | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| สายใยต่อท่อ | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| เลขของสต๊อปเติม | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| กว้างของท่อ (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| ความหนาของท่อลอย | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| ชื่อ กว้างภายนอก (± 0.2 มม.) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| ชื่อ ความหนาของเสื้อ (± 0.1 มม.) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| วัสดุท่อลอย | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| สีท่ออ่อน | สเปคตรัมมาตรฐาน | สเปคตรัมมาตรฐาน | สเปคตรัมมาตรฐาน | สเปคตรัมมาตรฐาน | สเปคตรัมมาตรฐาน | สเปคตรัมมาตรฐาน | สเปคตรัมมาตรฐาน | สเปคตรัมมาตรฐาน |
| วัสดุของสมาชิกความแข็งแรงกลาง | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| กว้างสมาชิกแรงกลาง | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 2 มิลลิเมตร (72-144F) | 2 มิลลิเมตร (72-144F) | 2 มิลลิเมตร (72-144F) |
| ชั้น | - | - | - | - | - | PE (สําหรับ 96F-144F เท่านั้น) | PE (สําหรับ 96F-144F เท่านั้น) | PE (สําหรับ 96F-144F เท่านั้น) |
| วัสดุของไม้บรรจุ | PP | PP | PP | PP | PP | - | - | - |
| สีไม้บรรจุ | สีดํา | สีดํา | สีดํา | สีดํา | สีดํา | - | - | - |
| วัสดุของระบบป้องกันน้ํา | เจลเติม | เจลเติม | เจลเติม | เจลเติม | เจลเติม | เจลเติม | เจลเติม | เจลเติม |
| วัสดุของเปลือกนอก | PE | PE | PE | PE | PE | PE | PE | PE |
| สีชั้นนอก | สีดํา | สีดํา | สีดํา | สีดํา | สีดํา | สีดํา | สีดํา |
ผลงานทางกลและสิ่งแวดล้อม
| อสังหาริมทรัพย์ | ระยะยาว | ระยะสั้น |
|---|---|---|
| ความแข็งแรงในการดึง | 600N | 1500N |
| หนุนบด | 300N/100mm | 1000N/100mm |
| วงจรโค้ง | ดินามิก: 20D | สติก: 10D |
| รายละเอียดอุณหภูมิ | การเก็บ: -20°C ถึง +70°C | การติดตั้ง: -10°C ถึง +60°C |
ประสิทธิภาพของเส้นใย
| สไตล์เส้นใย | หน่วย | SM G652D | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| สภาพ | mm | 1310/1550 | 850/1300 | 850/1300 |
| การอ่อนแอ | dB/km | ≤ 0.36 / 0.22 | ≤3.0/1.0 | ≤3.0/1.0 |
| กว้างคลุม | อืมม | 125±05 | 125 ±0.5 | 125 ±0.5 |
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| กว้างเคลือบ | อืมม | 242±6 | 242±6 | 242±6 |
