| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | ASU (มินิ ADSS) |

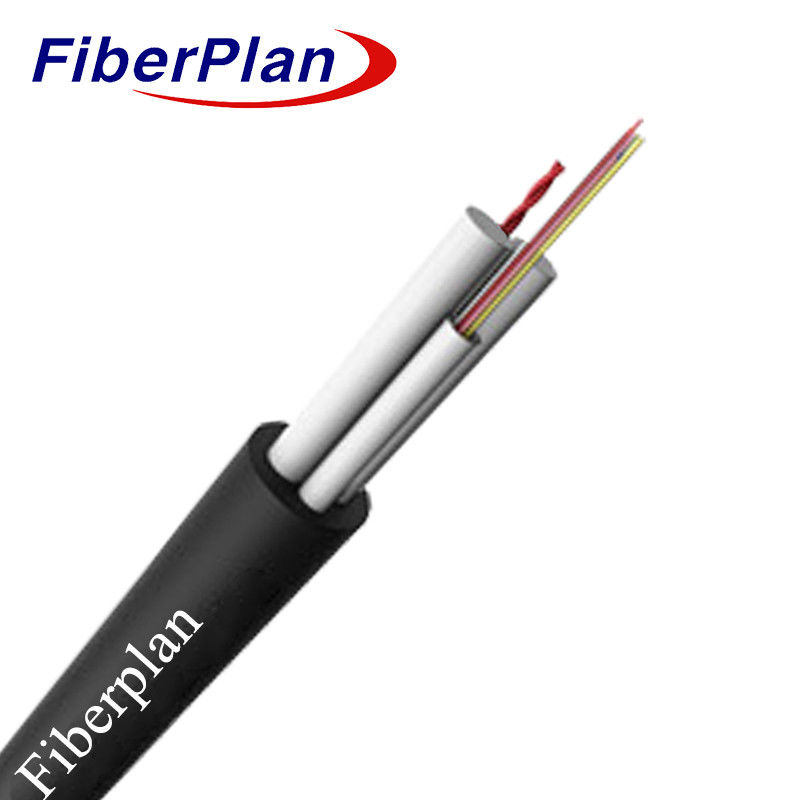

Fiberplan Outdoor Aerial Single Sheath ASU สายไฟเบอร์ออปติกที่รองรับตัวเอง
คําอธิบาย
สายไฟเบอร์ออปติก ASU เป็นที่ต้องการมากในเครือข่ายออปติก FTTH เนื่องจากการออกแบบแบบเรียบ
gn. มันมีสายไฟเบอร์ออปติกประเภท G.652D ใช้ไฟเบอร์คอร์นนิ่งและไฟเบอร์ yofc
การถ่ายทอดข้อมูลและการใช้งานง่ายการออกแบบของมันให้ความสําคัญต่อประสิทธิภาพในเรื่องค่าใช้จ่ายโดยการลดการติดตั้งและ
ค่ารักษาการรักษาความน่าเชื่อถือ
สายไฟเบอร์ที่คุ้มครองด้วยหายท่อนอกจากนี้ ส่วนประกอบสองชิ้น ที่ถูกออกแบบมาเป็นพิเศษ ทําให้การวางท่อนง่ายขึ้น
และการแขวนขวาง เพิ่มความแข็งแรงและความมั่นคงในระบบเครือข่ายที่ซับซ้อน
การใช้งาน
1ปรับปรุงสําหรับการกระจายกลางแจ้ง: ออกแบบสําหรับการจัดจําหน่ายกลางแจ้ง, แสดงความแข็งแรงและความเหมาะสม
สําหรับสภาพอากาศที่แตกต่างกันและปัจจัยภายนอก
2หน่วยส่งพลังงานลําพัง รองรับ: สามารถบริหารระบบส่งพลังงานลําพัง
ความแข็งแรงและประสิทธิภาพในการจัดการการส่งไฟฟ้าพลังงานสูงในเครือข่ายขนาดใหญ่
3ความสามารถในการปรับปรุงการแทรกแซงไฟฟ้าแม่เหล็กสูง: เหมาะสําหรับการเข้าถึงและเครือข่ายท้องถิ่นในพื้นที่ที่มี
การแทรกแซงทางแม่เหล็กไฟฟ้า แสดงถึงความสามารถในการลดความเปราะบางต่อการแทรกแซงให้น้อยที่สุด และรักษาความปลอดภัย
การสื่อสารที่มั่นคงในสภาพแวดล้อมไฟฟ้าแม่เหล็กที่ท้าทาย
ลักษณะ
1. ผลงานทางกลและอุณหภูมิที่แข็งแกร่ง: รับประกันการทํางานที่น่าเชื่อถือได้ตลอดช่วงอุณหภูมิ
และระดับความเครียดทางเครื่องกล เพื่อการทํางานอย่างต่อเนื่อง
2. ท่อลอยความแข็งแรงสูงทนต่อการไฮโดรลิส: โครงสร้างท่อที่ทนทานต่อการไฮโดรลิส
ความยาวนาน แม้กระทั่งในสภาพแวดล้อมที่มีความชื้น
3การคุ้มครองเส้นใยเฉพาะเจาะจง: การป้องกันเส้นใยจากสารประกอบที่เต็มท่อ
สําหรับอายุยืนของพวกเขา
4. ความต้านทานกับการบดและความยืดหยุ่น: ทําให้ความแข็งแรงต่อความดันมีความยืดหยุ่น เหมาะสําหรับการติดตั้งที่หลากหลาย
5. การป้องกันท่อลื่นที่เสริม: สารประกอบการเติมท่อลื่นเสริมท่อต่อสิ่งแวดล้อม
ปัจจัย
6การคุ้มครองแกนครบวงจร: การเติมเต็มแกนสายเคเบิลให้ความคุ้มครองครบวงจร
การป้องกันจากปัจจัยภายนอกต่าง ๆ เพื่อความทนทานระยะยาว
รายละเอียดการก่อสร้างสายไฟฟ้า
| จํานวนเส้นใย | 2-12core | |||||||
| ป้องกันความชื้น | เทปป้องกันน้ํา | |||||||
| หลอดลอยและองค์ประกอบที่เติม | สาร | PBT | ||||||
| กว้าง | 2.2mmF±0.1 มม. | |||||||
| สมาชิกกําลังกลาง | สาร | FRP | ||||||
| ขนาด | 2.0 มม.±0.2 มม. | |||||||
| สเปน | 50m ~ 150m | |||||||
| กว้างเส้นเคเบิลทั้งหมด | 8.0 มม.±0.5 มม. | |||||||
| ท่อลอย | สาร | PBT | ||||||
| กว้าง | Ф2.2 ((ภายนอก/ภายใน) | |||||||
| ผนังภายนอก | สาร | PE | ||||||
| กว้าง | 1.8±0.2 มม. | |||||||
| น้ําหนักของสายไฟต่อกิโลเมตร | 60 กิโลกรัม/กม | |||||||
สีเส้นใย
|
จํานวนเส้นใย 12 คอร์ต่อท่อ |
1 | 2 | 3 | 4 | 5 | 6 |
| สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| สีแดง | สีดํา | สีเหลือง | สีม่วง | สีชมพู | Aqua | |
| สี 13 ~ 24 จะถูกระบุด้วยเครื่องติดตามสีดํา สําหรับสีดํา ไม่จําเป็นต้องมีเครื่องติดตามสีดําที่ระบุ | ||||||
คาเบล คุณสมบัติทางกล
| รายการ | คําอธิบาย | ||||||
| อุณหภูมิการติดตั้ง ((°C) | -15 ~ +60 | ||||||
| อุณหภูมิการทํางาน (°C) | -40 ~ +70 | ||||||
| ขนาดความละเอียด | ระยะยาว | 10D | |||||
| ระยะสั้น | 20D | ||||||
| ความแข็งแรงในการดึงที่อนุญาต ((N) | ระยะยาว | 600 | |||||
| ระยะสั้น | 1500 | ||||||
| หน่วยความจาง (N/100mm) | ระยะยาว | 300 | |||||
| ระยะสั้น | 1000 | ||||||
ลักษณะของเส้นใย
| สไตล์เส้นใย | หน่วย | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| สภาพ | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดความแรง | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 30.0/10 | ---- | ---- | |||
| การลดลง | 1550nm | PS/(nm*km) | ---- | ≤ 18 | ---- | ---- | การลดลง |
| 1625nm | PS/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| ระยะความกว้าง | 850nm | MHZ.KM | ---- | ---- | 400 บาท | ¥160 | ระยะความกว้าง |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | 500 บาท | ||
| ความยาวคลื่นการกระจาย 0 | nm | 1300-1324 | 1302 บาท ≤1322 |
---- | ---- | ₹ 1295 ≤1320 |
|
| ความชันของความลดลง 0 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD สายใยส่วนตัวสูงสุด | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| ค่าเชื่อมต่อการออกแบบ PMD | PS ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นตัดเส้นใย λc | nm | ¥ 1180, ≤1330 |
¥1180 ≤1330 |
---- | ---- | ---- | |
| สต็อปเคเบิล ความยาวคลื่น λcc |
nm | ≤ 1260 | ≤ 1260 | ---- | ---- | ---- | |
| MFD | 1310nm | อืม | 9.2±0.3 | 9.2±0.3 | ---- | ---- | ---- |
| 1550nm | อืม | 10.4±0.5 | 10.4±0.5 | ---- | ---- | ---- | |
| จํานวน ช่องเปิด ((NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| ขั้นตอน (สัดส่วนของสองทิศทาง) การวัด) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติในเส้นใย ความยาวและจุด |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความไม่ต่อเนื่อง | |||||||
| การกระจายความแตกต่างกลับ ตัวประกอบ |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ความเหมือนกันในการลดความหนา | dB/km | ≤0.01 | ≤0.01 | ||||
| ไดเมเตอร์แกน | อืม | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| กว้างคลุม | อืม | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| กว้างคลุม | อืม | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| การเคลือบ / ชาฟินช์ ความผิดพลาดทางศูนย์กลาง |
อืม | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| การเคลือบที่ไม่เป็นวงกลม | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| ความผิดพลาดของแกน / ผนัง | อืม | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| สายโค้ง (รัศมี) | อืม | ≤4 | ≤4 | ---- | ---- | ---- | |
