| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | GYTC8S |

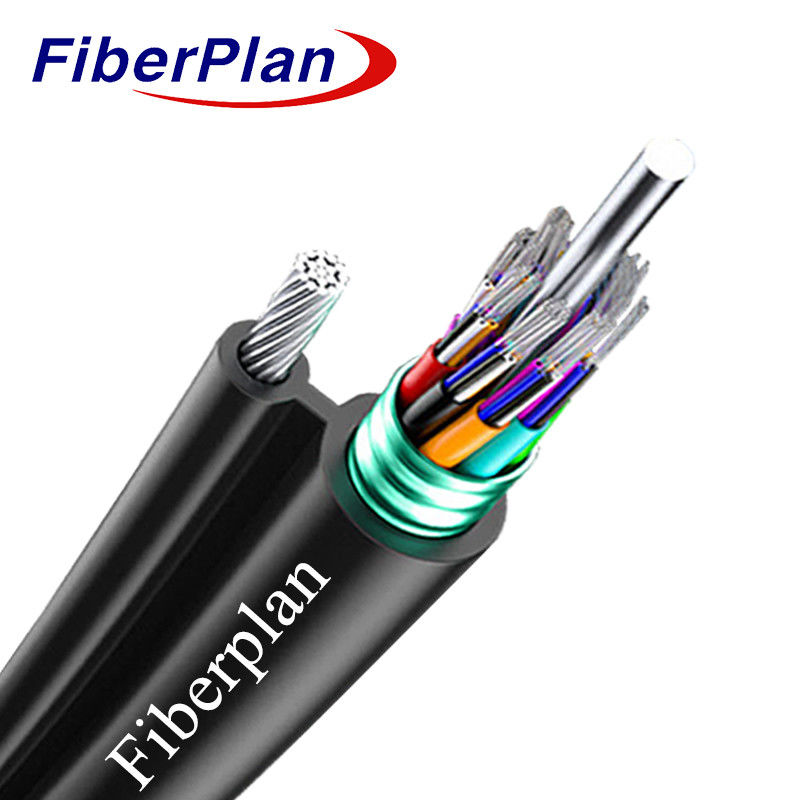

GYTC8S กระบี่ภายนอก รูป 8 สายไฟฟ้าไฟฟ้าออปติกที่รองรับตัวเอง
คําอธิบาย
สายใย 250μm ถูกปิดภายในหลอดพลาสติกแบบโล่งแบบมีโมดูลสูง เติมด้วยสารกันน้ํา
สารผสม, รับประกันความคอมพ็อกตี้และการปิดน้ําตามระยะยาว
ยูมิเนียมเทปเพื่อการป้องกันเพิ่มเติม
(PE) เปลือก, สร้างโครงสร้างรูป 8
การใช้งาน
1 การจําหน่ายภายนอก เพื่อให้มีความทนทานในสภาพแวดล้อมที่หลากหลาย
2 วิธีการติดตั้งที่หลากหลาย เช่น การติดตั้งทางอากาศ หรือการวางท่อ
3 การอํานวยความสะดวกให้กับความต้องการในการสื่อสารในเครือข่ายระยะไกลและบริเวณท้องถิ่น
ลักษณะ
1 ความแข็งแรงที่ไม่ใช่โลหะ มีความสามารถในการป้องกันไฟฟ้าแม่เหล็กที่ดี
2 การออกแบบท่อลอย ให้ความสามารถในการทํางานที่ดีที่สุด
3 มีความแข็งแรงทางกลและสิ่งแวดล้อมที่โดดเด่น
4 มีความยืดหยุ่นและความสามารถในการบิดได้ดี
5 มีเส้นผ่าตัดภายนอกเล็ก การสร้างเบา ทําให้การติดตั้งง่าย
6 หัวสายไฟฟ้าเต็มเต็ม เพื่อความคุ้มกันสูงสุด
7 เทป อลูมิเนียม ทําหน้าที่ป้องกันความชื้น ช่วยเพิ่มความทนทาน
รายละเอียดการก่อสร้างสายไฟฟ้า
| จํานวนเส้นใย | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| จํานวนท่อ | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| สายใยต่อท่อ | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| ไม้บรรจุ | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| กว้างของท่อ (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| ความหนาของท่อลอย (± 0.05 มม.) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| กว้างนอก (± 0.5mm) | 5.4X86 -15.0 |
5.4X86 -15.0 |
5.4X86 -15.0 |
5.4X98 -16.5 |
5.4X108 -17.5 |
5.4X122 -19.0 |
5.4X149 -22.0 |
| ความหนาของเส้นผ่าออก (± 0.1 มม.) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ท่อลอย | วัสดุ | PBT | สี | สเปคตรัมมาตรฐาน | |||
| การปิดน้ํา ระบบ |
วัสดุ | เจลเติม / เทปป้องกันน้ํา | |||||
| ความแข็งแรงกลาง สมาชิก |
วัสดุ | FRP | กว้าง | 1.4 ((6-48) 2.0(72-144) |
|||
| ความแข็งแรงทางจิตใจ สมาชิก |
วัสดุ | สายเหล็กติดสาย | ประเภท | 1.0mm*7 | |||
| เสื้อเกราะ | วัสดุ | เทปอลูมิเนียม | |||||
| กัลลัส | วัสดุ | PE | ขนาด (h*w) |
2.5 * 1.5 มิลลิเมตร | |||
| กล่องนอก | วัสดุ | PE | สี | สีดํา | |||
คุณลักษณะทางกลและสิ่งแวดล้อมของเคเบิล
| ความแข็งแรงในการดึง | ระยะยาว ((N) | 3000N | |||||
| ระยะสั้น ((N) | 7000N | ||||||
| อุตสาหะบด | ระยะยาว ((N) | 300N/100mm | |||||
| ระยะสั้น ((N) | 1000N/100mm | ||||||
| แพร่รัศมีโค้ง | ดินามิก | 20D | |||||
| สถาติ | 10D | ||||||
| อุณหภูมิการติดตั้ง | -10°C+60°C | ||||||
| อุณหภูมิในการเก็บ | -40°C+70°C | ||||||
ลักษณะของเส้นใย
| ประเภทเส้นใย | หน่วย | SM G652D | MM 50/125 | MM 62.5/125 | |||
| สภาพ | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| การอ่อนแอ | dB/km | ≤ 0.36 / 0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| กว้างคลุม | อืม | 125±1 | 125±1 | 125±1 | |||
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| กว้างคลุม | อืม | 242±7 | 242±7 | 242±7 | |||
