| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | ยิมส์ |

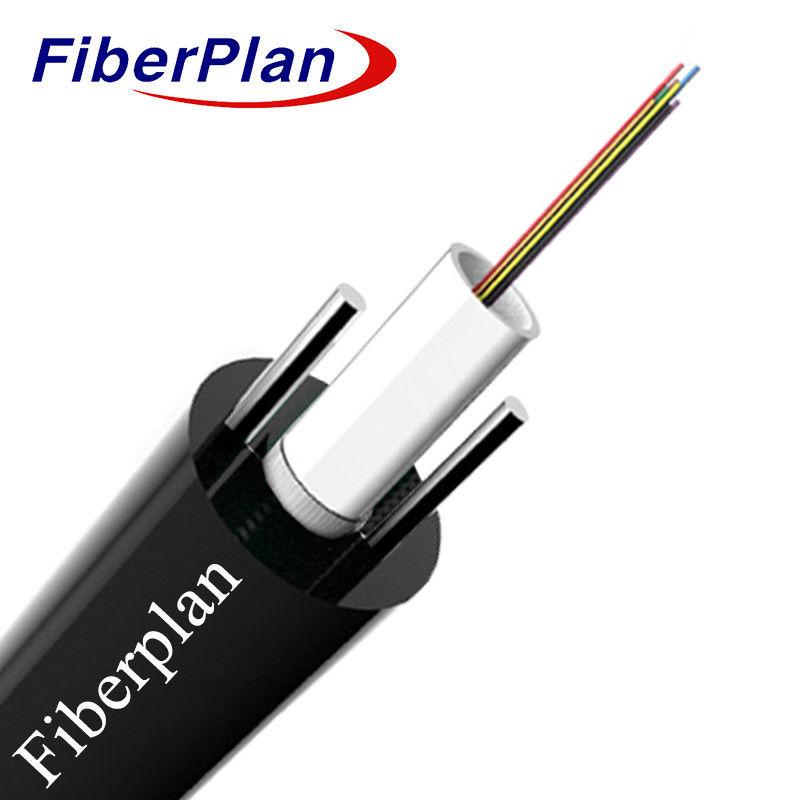

สายไฟฟ้าไฟฟ้าออปติกแบบเดี่ยวภายนอกที่คุ้มค่ามาก
คําอธิบาย
คาเบลมีท่อพลาสติกที่มีโมดูลส์สูงที่เก็บเส้นใย
ปอนด์แผ่นเทปเหล็กระบายเคียงล้อมรอบนี้ ปิดด้วยวัสดุป้องกันน้ํา
สะสมคอมแพคต์โครงสร้างกันน้ํา สายเหล็กขนาน ให้การเสริมเพิ่มเติม
สัญลักษณ์ถูกบรรจุในผนังป้องกันพอลีเอเธลีน (PE) เพื่อความแข็งแกร่งต่อสิ่งแวดล้อมอย่างครบถ้วน
การใช้งาน
ชี้แจงนี้อธิบายความต้องการทั่วไปสําหรับสายไฟกลางหลอดล็อสทูเวอร์
การติดตั้งอากาศหรือท่อ
ลักษณะ
สายเคเบิลแสดงผลการทํางานทางกลที่แข็งแกร่ง ท่ามกลางความแตกต่างของอุณหภูมิ
ไลเซส ท่ออ่อนที่แข็งแรงและแข็งแรงสูง พร้อมกับสารประกอบการเติมเฉพาะเจาะจง
สายใย prสายใยมาจากผู้ผลิตที่มีชื่อเสียง เช่น YOFC Fiber, Corning
สายใย และไฟเบอร์โฮม (FiberHome) อุปสมดุลความต้านทานกับการบดกับความยืดหยุ่น
สําหรับสถานการณ์พิเศษความแข็งแรงในการดึง การออกแบบที่คอมแพคตและเบาทําให้มันง่ายและสะดวกต่อการใช้งาน
การติดตั้งการใช้งานต่าง ๆ
รายละเอียดการก่อสร้างสายไฟฟ้า
| จํานวนเส้นใย | 1 ~ 24 หลัก | |||||||
| ท่อลอย | สาร | PBT | ||||||
| กว้าง | Ф2.2 ((ภายนอก/ภายใน) | |||||||
| การเติมท่อ | สารประกอบการเติมท่อ | |||||||
| สายเหล็ก | ขนาด | 0.8 มิลลิเมตร | ||||||
| จํานวน | 2 | |||||||
| ผนังภายนอก | สาร | PE,HDPE,LDPE | ||||||
| กว้าง | 1.8±0.2 มม. | |||||||
สีเส้นใย
| จํานวนเส้นใยต่อ ท่อ 8 หัว |
1 | 2 | 3 | 4 | 5 | 6 |
| สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| สีแดง | สีดํา | สีเหลือง | สีม่วง | สีชมพู | Aqua | |
| สี 13 ~ 24 จะถูกระบุด้วยเครื่องติดตามสีดํา สําหรับสีดํา ไม่จําเป็นต้องมีเครื่องติดตามสีดําที่ระบุ | ||||||
คาเบล คุณสมบัติทางกล
| หัว | กว้างเคเบิล | น้ําหนัก | |||||
| 1 ~ 24 | 8.0mm+-0.3mm | 65 กิโลกรัม/กิโลเมตร + 10 กิโลกรัม | |||||
| ระยะอุณหภูมิ | -40+70 | ----- | |||||
| ขั้นต่ํารัศมีโค้ง ((มม)) | ระยะยาว | 10D | |||||
| มินบิด รัศมี ((mm) |
ระยะสั้น | 20D | |||||
| ขั้นต่ํา ความแข็งแรงในการดึง ((N) |
ระยะยาว | 1200 | |||||
| ขั้นต่ํา ความแข็งแรงในการดึง ((N) |
ระยะสั้น | 1500 | |||||
| การปฏิบัติงาน อุณหภูมิ (°C) |
-40+70 | ||||||
| การติดตั้ง อุณหภูมิ ((°C) |
-20+60 | ||||||
| ความร้อนในการเก็บรักษา (°C) |
-40+70 | ||||||
ลักษณะของเส้นใย
| สไตล์เส้นใย | หน่วย | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| สภาพ | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดความแรง | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 30.0/10 | ---- | ---- | |||
| การลดลง | 1550nm | PS/(nm*km) | ---- | ≤ 18 | ---- | ---- | การลดลง |
| 1625nm | PS/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| ระยะความกว้าง | 850nm | MHZ.KM | ---- | ---- | 400 บาท | ¥160 | ระยะความกว้าง |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | 500 บาท | ||
| ความยาวคลื่นการกระจาย 0 | nm | 1300-1324 | 1302 บาท ≤1322 |
---- | ---- | ₹ 1295 ≤1320 |
|
| ความชันของความลดลง 0 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD สายใยส่วนตัวสูงสุด | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| ค่าเชื่อมต่อการออกแบบ PMD | PS ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นตัดเส้นใย λc | nm | ¥ 1180, ≤1330 |
¥1180 ≤1330 |
---- | ---- | ---- | |
| สต็อปเคเบิล ความยาวคลื่น λcc |
nm | ≤ 1260 | ≤ 1260 | ---- | ---- | ---- | |
| MFD | 1310nm | อืม | 9.2+/- 04 | 9.2+/- 04 | ---- | ---- | ---- |
| 1550nm | อืม | 10.4+/- 08 | 10.4+/- 08 | ---- | ---- | ---- | |
| จํานวน ช่องเปิด ((NA) |
---- | ---- | 0.200+/ - 0015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| ขั้นตอน (สัดส่วนของสองทิศทาง) การวัด) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติในเส้นใย ความยาวและจุด |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความไม่ต่อเนื่อง | |||||||
| การกระจายความแตกต่างกลับ ตัวประกอบ |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ความเหมือนกันในการลดความหนา | dB/km | ≤0.01 | ≤0.01 | ||||
| ไดเมเตอร์แกน | อืม | 50+10 | 62.5+/25 | 50+10 | |||
| กว้างคลุม | อืม | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| กว้างคลุม | อืม | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| การเคลือบ / ชาฟินช์ ความผิดพลาดทางศูนย์กลาง |
อืม | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| การเคลือบที่ไม่เป็นวงกลม | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| ความผิดพลาดของแกน / ผนัง | อืม | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| สายโค้ง (รัศมี) | อืม | ≤4 | ≤4 | ---- | ---- | ---- | |
