สายไฟฟ้าไฟเบอร์ออปติก ADSS ที่เสริมเหล็กเคฟลาร์
คําอธิบาย

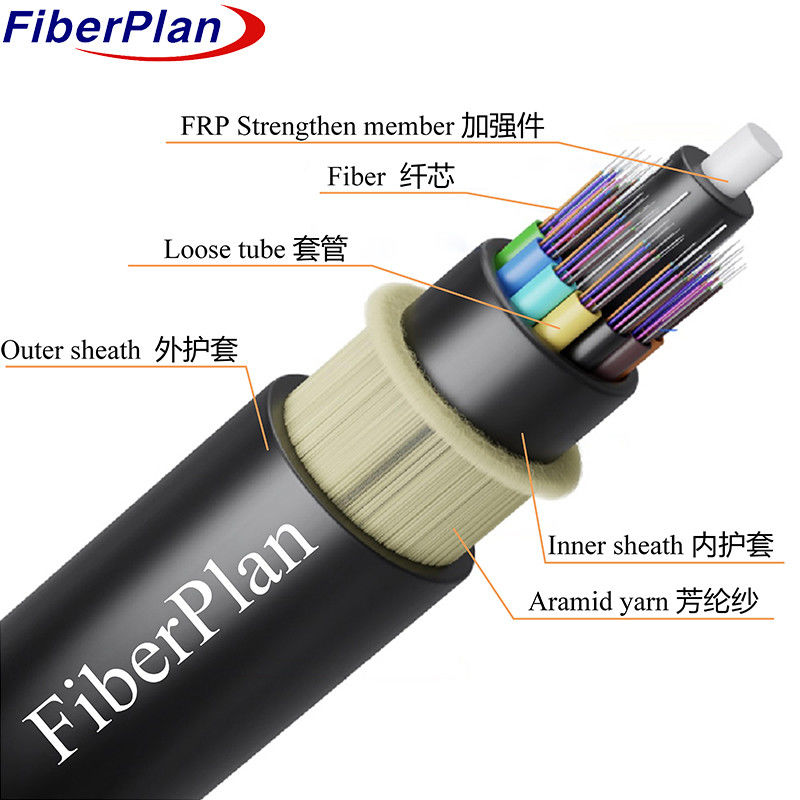

สายเคเบิล ADSS (All-Dielectric Self-Supporting) มีโครงสร้างเป็นหลอดลอย
สายใยถูกวางไว้อย่างมั่นคงในท่อพลาสติกที่มีโมดูลสูง ที่เต็มไปด้วยสารประกอบที่ทนน้ํา
เพื่อป้องกันความชื้น ท่อเหล่านี้ พร้อมกับสารเติม
สารสกัดทําจาก FRP ไม่เป็นโลหะ (ฟิเบอร์เสริมพลาสติก) สร้างแกนสายเคเบิลที่คอมแพคตและกลม
เพื่อเพิ่มความคุ้มกันอีกต่อไปแล้ว หัวหินจะเต็มไปด้วยสารประกอบการเติมและปิดในโพลีเอธีเลนบาง
(PE) ภายในสําหรับการเสริมเสริมเพิ่มเติม
ปลายสุดท้าย, สายไฟฟ้าได้รับการปิดด้วยปูภายนอก, ซึ่งสามารถเป็น poliethylene (PE) สําหรับมาตรฐาน
การใช้งานหรือ anti-tracking (AT) สําหรับสภาพแวดล้อมที่มีความเครียดไฟฟ้าสูง
สาย ADSS มีความทนทานสูง ทนต่อความชื้น และสามารถทนต่อสภาพแวดล้อมต่างๆได้
ทําให้มันเหมาะสําหรับการติดตั้งทั้งทางอากาศและใต้ดิน
การใช้งาน
1การออกแบบสายไฟฟ้า ADSS พิจารณาสถานการณ์ในเวลาจริงของสายไฟฟ้าบนฟ้า
ผลงานและความทนทานในสภาพแวดล้อมดังกล่าว
2. PE outer sheath ใช้สําหรับสายไฟฟ้าที่ต่ํากว่า 110kV ในขณะที่ AT (anti-tracking) outer sheath ใช้
สําหรับสายไฟฟ้าที่ทํางานในระดับ 110kV ขึ้นไป เพื่อให้ความคุ้มครองเพิ่มขึ้น
3การออกแบบเฉพาะเจาะจง รวมถึงปริมาณของเส้น aramid และกระบวนการกระบวนการ
ความต้องการความยาวที่แตกต่างกันอย่างมีประสิทธิภาพ, รับประกันว่าสายเคเบิลทํางานอย่างน่าเชื่อถือได้ในอุปกรณ์ต่างๆ
สถานการณ์
ลักษณะ
1. สามารถติดตั้งได้โดยไม่จําเป็นต้องปิดไฟฟ้า เพื่อให้บริการได้รับการรบกวนอย่างน้อย
2. น้ําหนักเบาและกว้างเล็กลดความเครียดจากน้ําแข็ง, ลม, หอคอย,
ความทนทานและผลงานของสายไฟฟ้า
3ออกแบบมาเพื่ออายุการใช้งาน 30 ปี ให้ความน่าเชื่อถือและประหยัดในระยะยาว
4แสดงความแข็งแรงแรงและความทนทานอุณหภูมิที่แข็งแรง, รับประกันผลงานที่น่าเชื่อถือได้ในหลาย
สภาพแวดล้อม
รายละเอียดการก่อสร้างสายไฟฟ้า
| จํานวนเส้นใย | หลัก 24-144 | |||||||
| สายบรรจุ | 2.0 มม. | |||||||
| ป้องกันความชื้น | ระบบปิดน้ํา | |||||||
| สมาชิกกําลังกลาง | สาร | FRP/FRP กับ PE | ||||||
| ขนาด | 2.1 มม. | |||||||
| การเติมท่อ | สารประกอบการเติมท่อ | |||||||
| เครื่องเติม | ท่อ PP/ท่อ PVC | |||||||
| กล่องภายใน | สาร | PE | ||||||
| ท่อลอย | สาร | PBT | ||||||
| กว้าง | Ф2.2mm ((ภายนอก/ภายใน) | |||||||
| ผนังภายนอก | สาร | PE/HDPE | ||||||
| กว้าง | 11±0.2 มิลลิเมตร | |||||||
สีเส้นใย
|
จํานวนเส้นใย 8 คอร์ต่อท่อ |
1 | 2 | 3 | 4 | 5 | 6 |
| สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| สีแดง | สีดํา | สีเหลือง | สีม่วง | สีชมพู | Aqua | |
| สี 13 ~ 24 จะถูกระบุด้วยเครื่องติดตามสีดํา สําหรับสีดําไม่ต้องมีเครื่องติดตามสีดําที่ระบุ, จะใช้สีธรรมชาติแทน | ||||||
คาเบล คุณสมบัติทางกล
| หัว | กว้างเคเบิล | น้ําหนัก | |||||
| 2 หลักถึง 60 หลัก | 12±0.2 มิลลิเมตร | 140±3kg/km | |||||
| 72core | 13±0.2mm | สภาพความหนา | |||||
| 96core | 14.5±0.2mm | 220±3kg/km | |||||
| 144core | 16.5±0.2mm | 240±3kg/km | |||||
| Rec.daily max ความดันการทํางาน | 88kN | ||||||
| สูงสุด ความดันการทํางานที่อนุญาต | 32.7KN | ||||||
| โมดูลัสของความยืดหยุ่น | 37KN/mm2 | ||||||
| ขั้นต่ํารัศมีโค้ง ((มม)) | การปฏิบัติงาน | 240 มม. | |||||
| การติดตั้ง | 390 มม. | ||||||
| ภาระเสริม | อัตราการบกพร่อง 0.5% ~ 0.7% | ||||||
| ไอซ์ | 5 มม | ||||||
| ความเร็วลม | 35m/s | ||||||
ลักษณะของเส้นใย
| สไตล์เส้นใย | หน่วย | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| สภาพ | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดความแรง | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 30.0/10 | ---- | ---- | |||
| การลดลง | 1550nm | PS/(nm*km) | ---- | ≤ 18 | ---- | ---- | การลดลง |
| 1625nm | PS/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| ระยะความกว้าง | 850nm | MHZ.KM | ---- | ---- | 400 บาท | ¥160 | ระยะความกว้าง |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | 500 บาท | ||
| ความยาวคลื่นการกระจาย 0 | nm | 1300-1324 | 1302 บาท ≤1322 |
---- | ---- | ₹ 1295 ≤1320 |
|
| ความชันของความลดลง 0 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD สายใยส่วนตัวสูงสุด | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| ค่าเชื่อมต่อการออกแบบ PMD | PS ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นตัดเส้นใย λc | nm | ¥ 1180, ≤1330 |
¥1180 ≤1330 |
---- | ---- | ---- | |
| สต็อปเคเบิล ความยาวคลื่น λcc |
nm | ≤ 1260 | ≤ 1260 | ---- | ---- | ---- | |
| MFD | 1310nm | อืม | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | อืม | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| จํานวน ช่องเปิด ((NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| ขั้นตอน (สัดส่วนของสองทิศทาง) การวัด) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติในเส้นใย ความยาวและจุด |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความไม่ต่อเนื่อง | |||||||
| การกระจายความแตกต่างกลับ ตัวประกอบ |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ความเหมือนกันในการลดความหนา | dB/km | ≤0.01 | ≤0.01 | ||||
| ไดเมเตอร์แกน | อืม | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| กว้างคลุม | อืม | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| กว้างคลุม | อืม | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| การเคลือบ / ชาฟินช์ ความผิดพลาดทางศูนย์กลาง |
อืม | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| การเคลือบที่ไม่เป็นวงกลม | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| ความผิดพลาดของแกน / ผนัง | อืม | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| สายโค้ง (รัศมี) | อืม | ≤4 | ≤4 | ---- | ---- | ---- | |
