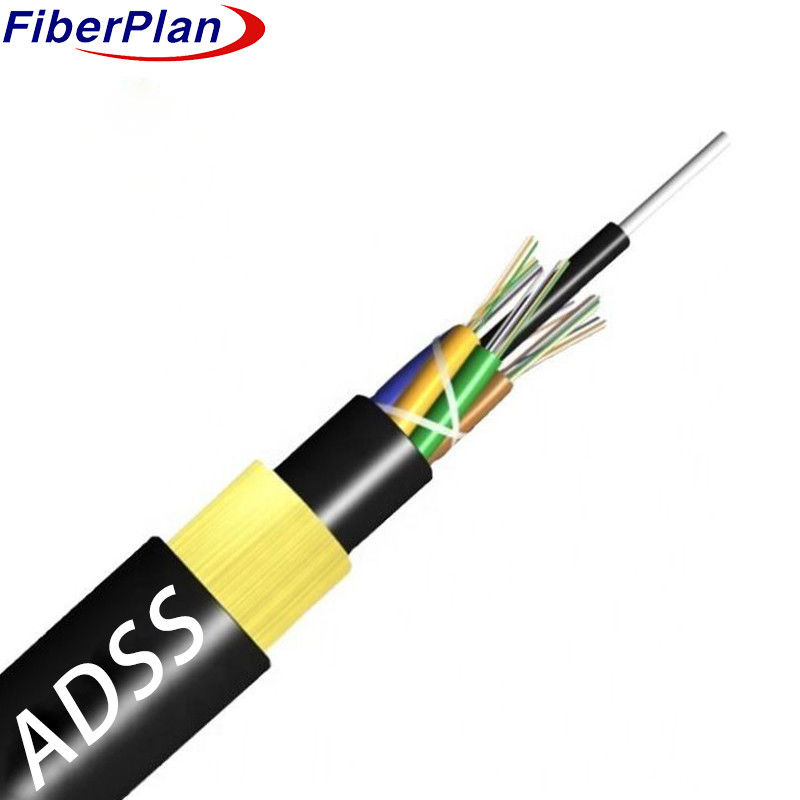

สายไฟฟ้าไฟเบอร์ออปติก ADSS ที่เสริมเหล็กเคฟลาร์
คําอธิบาย
สายไฟ ADSS (All-Dielectric Self-Supporting) ใช้การก่อสร้างท่อลอยลอยเพื่อให้แน่ใจว่า
ผลงานและความทนทาน สายไฟเบอร์ออปติกถูกจัดตั้งไว้อย่างมั่นคงในท่อพลาสติกที่มีโมดูลสูงที่เต็มไปด้วย
สารประกอบกันน้ํา ป้องกันความชื้นได้อย่างมีประสิทธิภาพ
ล้อมรอบสมาชิกความแข็งแรงกลางที่ทําจาก FRP ไม่โลหะ (ฟิเบอร์เสริมพลาสติก)
หัวหินเคเบิลที่คอมพัคต์และกลม
เพื่อเสริมการป้องกัน หัวหินจะเต็มไปด้วยสารประกอบและปิดในโพลีเอเธลีนบาง (PE)
หนุนเพิ่มเติมด้วยชั้นของเส้นใยอารามิดที่ผสมผสานกับชั้นภายใน
ในที่สุด, สายไฟฟ้าได้รับการสมบูรณ์ด้วย sheath นอก, ซึ่งสามารถเป็น polyethylene (PE) สําหรับมาตรฐาน
การใช้งานหรือ anti-tracking (AT) สําหรับสภาพแวดล้อมที่มีความเครียดไฟฟ้าสูง
การสร้างที่แข็งแกร่งนี้ทําให้สายไฟ ADSS ทนทานสูง ทนต่อความชื้น
ทนต่อสภาพแวดล้อมที่หลากหลาย เหมาะสําหรับอุปกรณ์ในอากาศและใต้ดิน
สายเคเบิลให้ผลงานที่น่าเชื่อถือ
ผ่านการใช้งานที่หลากหลาย
การใช้งาน
1การออกแบบของสายไฟฟ้า ADSS อุปกรณ์ประกอบด้วยความละเอียดอ่อน สภาพในเวลาจริงของพลังงาน
สายไฟฟ้าที่มีความสามารถในการทํางาน และความทนทานที่ดีที่สุดในสภาพแวดล้อมดังกล่าว
2PE outer sheaths ใช้สําหรับสายไฟฟ้าที่ต่ํากว่า 110kV ขณะที่ AT outer sheaths ใช้สําหรับพลังงาน
สายไฟที่ทํางานในระดับ 110kV ขึ้นไป เพื่อให้ความคุ้มครองที่เสริม
3องค์ประกอบการออกแบบเฉพาะอย่างยิ่ง เช่นปริมาณของเส้น aramid และกระบวนการการสตรอิง
ที่ได้รับการปรับปรุงเพื่อตอบสนองอย่างมีประสิทธิภาพความต้องการความกว้างที่หลากหลาย
สายไฟฟ้าผ่านสถานการณ์การติดตั้งต่าง ๆ
ลักษณะ
1. สามารถติดตั้งได้โดยไม่ต้องปิดไฟฟ้า, ลดการสกัดส่วนการบริการ
การใช้งาน
2ความเบาและกว้างขนาดเล็กของมัน ลดความเครียดจากน้ําแข็ง ลม หอคอย และภาระการกระจายกลับ
โดยเพิ่มความทนทานและผลงานโดยรวมของสายไฟฟ้า
3ออกแบบมาเพื่ออายุการใช้งาน 30 ปี, รับประกันความน่าเชื่อถือและประหยัดในระยะยาวในพื้นฐาน
โครงการ
4แสดงความแข็งแรงแรงและความทนทานกับอุณหภูมิที่แข็งแรง
สภาพแวดล้อมที่หลากหลาย
รายละเอียดการก่อสร้างสายไฟฟ้า
| จํานวนเส้นใย | หลัก 24-144 | |||||||
| สายบรรจุ | 2.0 มม. | |||||||
| ป้องกันความชื้น | ระบบปิดน้ํา | |||||||
| สมาชิกกําลังกลาง | สาร | FRP/FRP กับ PE | ||||||
| ขนาด | 2.1 มม. | |||||||
| การเติมท่อ | สารประกอบการเติมท่อ | |||||||
| เครื่องเติม | ท่อ PP/ท่อ PVC | |||||||
| กล่องภายใน | สาร | PE | ||||||
| ท่อลอย | สาร | PBT | ||||||
| กว้าง | Ф2.2mm ((ภายนอก/ภายใน) | |||||||
| ผนังภายนอก | สาร | PE/HDPE | ||||||
| กว้าง | 11±0.2 มิลลิเมตร | |||||||
สีเส้นใย
|
จํานวนเส้นใย 8 คอร์ต่อท่อ |
1 | 2 | 3 | 4 | 5 | 6 |
| สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| สีแดง | สีดํา | สีเหลือง | สีม่วง | สีชมพู | Aqua | |
| สี 13 ~ 24 จะถูกระบุด้วยเครื่องติดตามสีดํา สําหรับสีดําไม่ต้องมีเครื่องติดตามสีดําที่ระบุ, จะใช้สีธรรมชาติแทน | ||||||
คาเบล คุณสมบัติทางกล
| หัว | กว้างเคเบิล | น้ําหนัก | |||||
| 2 หลักถึง 60 หลัก | 12±0.2 มิลลิเมตร | 140±3kg/km | |||||
| 72core | 13±0.2mm | สภาพความหนา | |||||
| 96core | 14.5±0.2mm | 220±3kg/km | |||||
| 144core | 16.5±0.2mm | 240±3kg/km | |||||
| Rec.daily max ความดันการทํางาน | 88kN | ||||||
| สูงสุด ความดันการทํางานที่อนุญาต | 32.7KN | ||||||
| โมดูลัสของความยืดหยุ่น | 37KN/mm2 | ||||||
| ขั้นต่ํารัศมีโค้ง ((มม)) | การปฏิบัติงาน | 240 มม. | |||||
| การติดตั้ง | 390 มม. | ||||||
| ภาระเสริม | อัตราการบกพร่อง 0.5% ~ 0.7% | ||||||
| ไอซ์ | 5 มม | ||||||
| ความเร็วลม | 35m/s | ||||||
ลักษณะของเส้นใย
| สไตล์เส้นใย | หน่วย | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| สภาพ | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดความแรง | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 30.0/10 | ---- | ---- | |||
| การลดลง | 1550nm | PS/(nm*km) | ---- | ≤ 18 | ---- | ---- | การลดลง |
| 1625nm | PS/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| ระยะความกว้าง | 850nm | MHZ.KM | ---- | ---- | 400 บาท | ¥160 | ระยะความกว้าง |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | 500 บาท | ||
| ความยาวคลื่นการกระจาย 0 | nm | 1300-1324 | 1302 บาท ≤1322 |
---- | ---- | ₹ 1295 ≤1320 |
|
| ความชันของความลดลง 0 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD สายใยส่วนตัวสูงสุด | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| ค่าเชื่อมต่อการออกแบบ PMD | PS ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นตัดเส้นใย λc | nm | ¥ 1180, ≤1330 |
¥1180 ≤1330 |
---- | ---- | ---- | |
| สต็อปเคเบิล ความยาวคลื่น λcc |
nm | ≤ 1260 | ≤ 1260 | ---- | ---- | ---- | |
| MFD | 1310nm | อืม | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | อืม | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| จํานวน ช่องเปิด ((NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| ขั้นตอน (สัดส่วนของสองทิศทาง) การวัด) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติในเส้นใย ความยาวและจุด |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความไม่ต่อเนื่อง | |||||||
| การกระจายความแตกต่างกลับ ตัวประกอบ |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ความเหมือนกันในการลดความหนา | dB/km | ≤0.01 | ≤0.01 | ||||
| ไดเมเตอร์แกน | อืม | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| กว้างคลุม | อืม | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| กว้างคลุม | อืม | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| การเคลือบ / ชาฟินช์ ความผิดพลาดทางศูนย์กลาง |
อืม | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| การเคลือบที่ไม่เป็นวงกลม | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| ความผิดพลาดของแกน / ผนัง | อืม | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| สายโค้ง (รัศมี) | อืม | ≤4 | ≤4 | ---- | ---- | ---- | |
