| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | GYXTW |

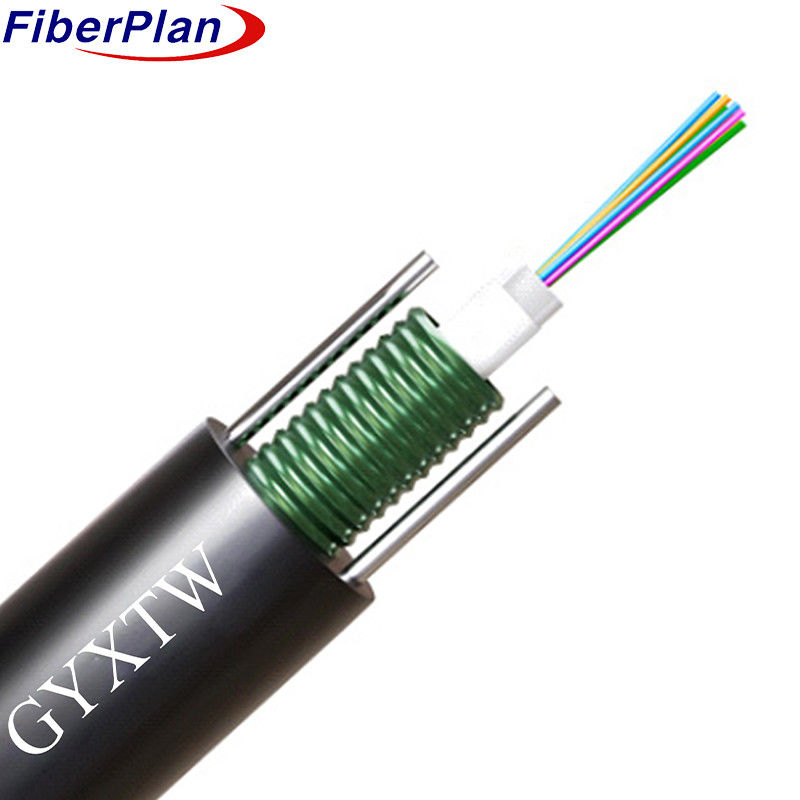

สายไฟฟ้าออปติกไฟเบอร์ GYXTW G652D
คําอธิบาย
สายไฟใช้ท่อพลาสติกขนาดสูงที่มีเส้นใย เติมด้วยสารกันน้ํา
สารประกอบสําหรับการป้องกัน เป็นชั้นของเทปเหล็กคลื่น ปิดด้วยวัสดุป้องกันน้ํา
รับประกันโครงสร้างที่คอมแพคตและกันน้ํา
ใกล้กับเทป และสุดท้ายสายไฟถูกปิดในแผ่นปกป้องพอลีเอธีลีน (PE)
การประกันความแข็งแกร่งต่อสิ่งแวดล้อมทั่วไป
การใช้งาน
กําหนดสําหรับการติดตั้งอากาศหรือท่อ, สายเคเบิลตอบสนองความต้องการโครงสร้าง
การใช้งานในสภาพกลางแจ้ง
สะพานบนอากาศหรือวางในท่อ, ให้บริการการสื่อสารหรือเครือข่ายต่าง ๆ
เป้าหมาย
ลักษณะ
1การก่อสร้างที่ทนทานกับอุณหภูมิ: สายเคเบิลถูกออกแบบเพื่อรักษาความแข็งแรงทางกล
ผลงานผ่านความแตกต่างของอุณหภูมิ การรับประกันการทํางานที่สม่ําเสมอ
สภาพแวดล้อม
2การป้องกันเส้นใย: ทนต่อการไฮดรอลิสส์และความแข็งแกร่งสูงของท่อลื่น
สารประกอบที่ครอบคลุม ให้การป้องกันที่สําคัญสําหรับเส้นใย
3ความแข็งแรงและความยืดหยุ่นรวมกัน: เสริมโดยสายเหล็กคู่คู่สองสาย
การผสมผสานความแข็งแรงและความยืดหยุ่นที่พิเศษ เพื่อเพิ่มความมั่นคง
4การติดตั้งที่ไม่ยุ่งยาก: มีการออกแบบที่คอมแพคตและเบา
สําหรับการติดตั้งที่ง่ายและสามารถปรับปรุงได้ ผ่านการใช้งานต่าง ๆ เพื่อให้แน่ใจว่าการใช้งานที่ง่ายต่อผู้ใช้
รายละเอียดการก่อสร้างสายไฟฟ้า
| จํานวนเส้นใย | 0 ~ 24 หลัก | |||||||
| ท่อลอย | สาร | PBT | ||||||
| กว้าง | Ф2.2 ((ภายนอก/ภายใน) | |||||||
| การเติมท่อ | สารประกอบการเติมท่อ | |||||||
| สายเหล็ก | ขนาด | 0.8 มิลลิเมตร | ||||||
| จํานวน | 2 | |||||||
| ผนังภายนอก | สาร | PE,HDPE,LDPE | ||||||
| กว้าง | 7±0.2mm | |||||||
สีเส้นใย
|
จํานวนเส้นใย 8 คอร์ต่อท่อ |
1 | 2 | 3 | 4 | 5 | 6 |
| สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| สีแดง | สีดํา | สีเหลือง | สีม่วง | สีชมพู | Aqua | |
| สี 13 ~ 24 จะถูกระบุด้วยเครื่องติดตามสีดํา สําหรับสีดํา ไม่จําเป็นต้องมีเครื่องติดตามสีดําที่ระบุ | ||||||
คาเบล คุณสมบัติทางกล
| หัว | กว้างเคเบิล | น้ําหนัก | |||||
| 1 ~ 24 | 8.0mm+-0.3mm | 65 กิโลกรัม/กิโลเมตร + 10 กิโลกรัม | |||||
| ระยะอุณหภูมิ | -40+70 | ----- | |||||
| ขนาดความละเอียด | ระยะยาว | 10D | |||||
| มินบิด แพร่รัศมี (mm) |
ระยะสั้น | 20D | |||||
| ขั้นต่ํา ความแข็งแรงในการดึง (N) |
ระยะยาว | 1200 | |||||
| ขั้นต่ํา ความแข็งแรงในการดึง (N) |
ระยะสั้น | 1500 | |||||
| การปฏิบัติงาน อุณหภูมิ (°C) |
-40+70 | ||||||
| การติดตั้ง อุณหภูมิ (°C) |
-20+60 | ||||||
| อุณหภูมิการเก็บรักษา (°C) | -40+70 | ||||||
ลักษณะของเส้นใย
| สไตล์เส้นใย | หน่วย | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| สภาพ | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดความแรง | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 30.0/10 | ---- | ---- | |||
| การลดลง | 1550nm | PS/(nm*km) | ---- | ≤ 18 | ---- | ---- | การลดลง |
| 1625nm | PS/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| ระยะความกว้าง | 850nm | MHZ.KM | ---- | ---- | 400 บาท | ¥160 | ระยะความกว้าง |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | 500 บาท | ||
| ความยาวคลื่นการกระจาย 0 | nm | 1300-1324 | 1302 บาท ≤1322 |
---- | ---- | ₹ 1295 ≤1320 |
|
| ความชันของความลดลง 0 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD สายใยส่วนตัวสูงสุด | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| ค่าเชื่อมต่อการออกแบบ PMD | สวัสดีครับ2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นตัดเส้นใย λc | nm | ¥ 1180, ≤1330 |
¥1180 ≤1330 |
---- | ---- | ---- | |
| สต็อปเคเบิล ความยาวคลื่น λcc |
nm | ≤ 1260 | ≤ 1260 | ---- | ---- | ---- | |
| MFD | 1310nm | อืม | 9.2+/- 04 | 9.2+/- 04 | ---- | ---- | ---- |
| 1550nm | อืม | 10.4+/- 08 | 10.4+/- 08 | ---- | ---- | ---- | |
| จํานวน ช่องเปิด ((NA) |
---- | ---- | 0.200+/ - 0015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| ขั้นตอน (สัดส่วนของสองทิศทาง) การวัด) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติในเส้นใย ความยาวและจุด |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความไม่ต่อเนื่อง | |||||||
| การกระจายความแตกต่างกลับ ตัวประกอบ |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ความเหมือนกันในการลดความหนา | dB/km | ≤0.01 | ≤0.01 | ||||
| ไดเมเตอร์แกน | อืม | 50+10 | 62.5+/25 | 50+10 | |||
| กว้างคลุม | อืม | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| กว้างคลุม | อืม | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| การเคลือบ / ชาฟินช์ ความผิดพลาดทางศูนย์กลาง |
อืม | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| การเคลือบที่ไม่เป็นวงกลม | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| ความผิดพลาดของแกน / ผนัง | อืม | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| สายโค้ง (รัศมี) | อืม | ≤4 | ≤4 | ---- | ---- | ---- | |
