| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | GYTA53 |

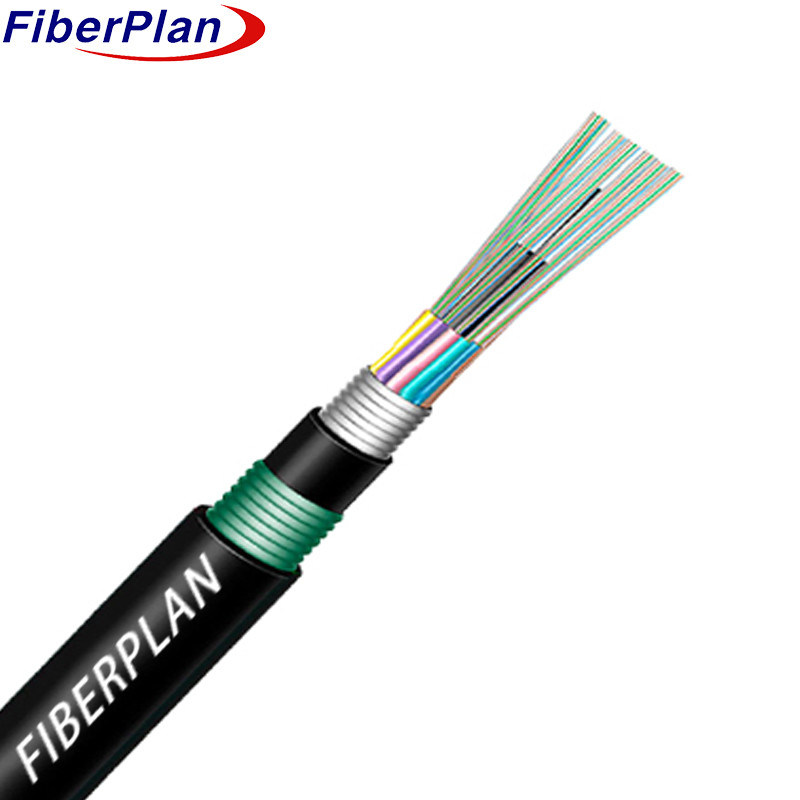

สายไฟฟ้าออปติกภายนอกที่ป้อมกันแบบสองชั้น GYTA53
คําอธิบาย
การก่อสร้างสายไฟฟ้าประกอบด้วยเส้นใยแสงที่ตั้งอยู่ในหลอดพลาสติกแบบโล่งที่มีโมดูลสูงที่เต็มไปด้วย
ด้วยสารประกอบที่ทนน้ํา ภายในแกนเป็นสายเหล็ก บางครั้งก็เคลือบด้วยโพลีเอเธลีน
สําหรับสายไฟเบอร์ที่มีจํานวนสูง ทําหน้าที่เป็นสมาชิกความแข็งแรงโลหะ
เครื่องเติมที่ติดต่อกันเพื่อสร้างเนื้อหาเคเบิลแบบกลมและคอมแพคต์ เนื้อหานี้เต็มไปด้วยสารประกอบ
ป้องกันการเข้าของน้ํา จากนั้นนําไปใช้ผ้า PE ภายในบาง
เสริมด้วยชั้น PSP ที่นํามาใช้ตามระยะยาว และจบด้วยชั้นนอก PE เพื่อเสริม
ความทนทานและการป้องกันจากสิ่งภายนอก
การใช้งาน
* การปรับปรุงการกระจายกลางแจ้ง: ออกแบบสําหรับสภาพแวดล้อมกลางแจ้ง
ออกแบบให้ทนต่อความท้าทายทางสิ่งแวดล้อม, รับประกันผลงานที่น่าเชื่อถือในภายนอก
สถานการณ์การกระจาย
* ตัวเลือกการติดตั้งที่หลากหลาย: เหมาะกับวิธีการติดตั้งที่หลากหลายรวมถึงสายอากาศ
การใช้งาน การติดตั้งท่อ และการฝังโดยตรง ให้ความยืดหยุ่นในการวางแผนโครงสร้างพื้นฐาน
* เหมาะสําหรับการสื่อสารในเครือข่ายระยะไกลและบริเวณท้องถิ่น
ของการติดต่อระยะไกลและการตั้งค่าเครือข่ายพื้นที่ท้องถิ่น
การส่งข้อมูลที่ประสิทธิภาพสูงในระยะทางที่แตกต่างกัน
ลักษณะ
* ผลงานทางกลและอุณหภูมิที่แข็งแกร่ง: รับประกันความสามารถในการทํางานที่น่าเชื่อถือได้ในสถานการณ์ที่หลากหลาย
ความเครียดทางกลและสภาพอุณหภูมิ
* ท่ออ่อนความแข็งแรงสูงทนต่อการไฮโดรลิส: มีท่ออ่อนความแข็งแรงสูงทนต่อ
ไฮดรอลิสส์ เพื่อให้ความทนทานของเคเบิลยาวนาน
* สารประกอบการเติมหลอดเฉพาะสําหรับการป้องกันเส้นใย: ใช้สารประกอบการเติมเฉพาะ
ภายในท่อ เพื่อให้ความคุ้มกันที่จําเป็นต่อเส้นใยแสง
* ความต้านทานและความยืดหยุ่น: อุปสรรคความต้านทานกับความยืดหยุ่น
อุปกรณ์ในสภาพแวดล้อมต่าง ๆ
* มาตรการออกแบบกันน้ํา:
- สมาชิกความแข็งแรงกลาง: ใช้สายเหล็กเป็นสมาชิกความแข็งแรงกลาง
- เติมแกนสายเคเบิล: รับประกันการเติมแกนสายเคเบิล 100% ด้วยสารประกอบเพื่อเพิ่มความแน่นน้ํา
ความบริสุทธิ์
- ป้องกันความชื้น APL: ใช้อะลูมิเนียมโพลีเอเธลีนลามิเนต (APL) เป็นป้องกันความชื้น
- PSP กันความชื้น: ใช้พอลิเอเธลีน (PSP) ในระยะยาวเพื่อเพิ่มความชื้น
- วัสดุปิดน้ํา: มีวัสดุปิดน้ําเพื่อให้แน่ใจต่อการป้องกัน
การเข้าของน้ํา
รายละเอียดการก่อสร้างสายไฟฟ้า
| จํานวนเส้นใย | 12-144 หลัก | |||||||
| สายบรรจุ | 4-0 | |||||||
| ป้องกันความชื้น | ระบบปิดน้ํา | |||||||
| สมาชิกกําลังกลาง | สาร | สายเหล็ก/ FRP | ||||||
| ขนาด | 1.3mm | |||||||
| การเติมท่อ | สารประกอบการเติมท่อ | |||||||
| กล่องภายใน | สาร | PE/HDPE | ||||||
| กว้าง | 2.0 มม. | |||||||
| ท่อลอย | สาร | PBT | ||||||
| กว้าง | Ф2.2 ((ภายนอก/ภายใน) | |||||||
| อุปกรณ์เสริมเกราะภายใน | สาร | เทปอลูมิเนียม | ||||||
| อุปกรณ์เสริมเกราะภายนอก | สาร | เทปเหล็กกระบวน | ||||||
| ผนังภายนอก | สาร | PE/HDPE | ||||||
| กว้าง | 1.7±0.1 มม. | |||||||
สีเส้นใย
| จํานวนเส้นใย8 คอร์ต่อท่อ | 1 | 2 | 3 | 4 | 5 | 6 |
| สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| สีแดง | สีดํา | สีเหลือง | สีม่วง | สีชมพู | Aqua | |
| สี 13 ~ 24 จะถูกระบุด้วยเครื่องติดตามสีดํา สําหรับสีดําไม่ต้องมีเครื่องติดตามสีดําที่ระบุ จะใช้สีธรรมชาติแทน | ||||||
คาเบล คุณสมบัติทางกล
| หัว | กว้างเคเบิล | น้ําหนัก | |||||
| 24 หลักถึง 42 หลัก | 14.0±0.4mm | 150±4kg/km | |||||
| 48core | 14.0±0.4mm | 200±4kg/km | |||||
| 60core | 14.0±0.4mm | 205±4kg/km | |||||
| 72 หลัก | 15.5±0.4 มิลลิเมตร | 210±4kg/km | |||||
| 96 คอร์ | 17.1±0.4 มิลลิเมตร | 270±4kg/km | |||||
| 144 หลัก | 20.3±0.4mm | 310±4kg/km | |||||
| ขั้นต่ํารัศมีโค้ง ((มม)) | ระยะยาว | 10D | |||||
| ขั้นต่ํารัศมีโค้ง ((มม)) | ระยะสั้น | 20D | |||||
| ขั้นต่ําความแข็งแรงในการดึง ((N) | ระยะยาว | 3000 | |||||
| ขั้นต่ําความแข็งแรงในการดึง ((N) | ระยะสั้น | 4000 | |||||
| ขั้นต่ํา โหลดบดที่อนุญาต (N/100mm) | ระยะยาว | 1000 | |||||
| ขั้นต่ํา โหลดบดที่อนุญาต (N/100mm) | ระยะสั้น | 3000 | |||||
| อุณหภูมิการทํางาน (°C) | -40 ~ +70 | ||||||
| อุณหภูมิการติดตั้ง ((°C) | -15 ~ +60 | ||||||
ลักษณะของเส้นใย
| สไตล์เส้นใย | หน่วย | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| สภาพ | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดความแรง | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 30.0/10 | ---- | ---- | |||
| การลดลง | 1550nm | PS/(nm*km) | ---- | ≤ 18 | ---- | ---- | การลดลง |
| 1625nm | PS/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| ระยะความกว้าง | 850nm | MHZ.KM | ---- | ---- | 400 บาท | ¥160 | ระยะความกว้าง |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | 500 บาท | ||
| ความยาวคลื่นการกระจาย 0 | nm | 1300-1324 | 1302 บาท ≤1322 |
---- | ---- | ₹ 1295 ≤1320 |
|
| ความชันของความลดลง 0 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD สายใยส่วนตัวสูงสุด | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| ค่าเชื่อมต่อการออกแบบ PMD | สวัสดีครับ2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นตัดเส้นใย λc | nm | ¥ 1180, ≤1330 |
¥1180 ≤1330 |
---- | ---- | ---- | |
| สต็อปเคเบิล ความยาวคลื่น λcc |
nm | ≤ 1260 | ≤ 1260 | ---- | ---- | ---- | |
| MFD | 1310nm | อืม | 9.2±04 | 9.2±04 | ---- | ---- | ---- |
| 1550nm | อืม | 100.4±0.8 | 100.4±0.8 | ---- | ---- | ---- | |
| จํานวน ช่องเปิด ((NA) |
---- | ---- | 0.200±0015 | 0.275±0. 015 |
0.200±0 .015 |
||
| ขั้นตอน (สัดส่วนของสองทิศทาง) การวัด) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติในเส้นใย ความยาวและจุด |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความไม่ต่อเนื่อง | |||||||
| การกระจายความแตกต่างกลับ ตัวประกอบ |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ความเหมือนกันในการลดความหนา | dB/km | ≤0.01 | ≤0.01 | ||||
| ไดเมเตอร์แกน | อืม | 50±10 | 62.5±25 | 50±10 | |||
| กว้างคลุม | อืม | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | |
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| กว้างคลุม | อืม | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| การเคลือบ / ชาฟินช์ ความผิดพลาดทางศูนย์กลาง |
อืม | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| การเคลือบที่ไม่เป็นวงกลม | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| ความผิดพลาดของแกน / ผนัง | อืม | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| สายโค้ง (รัศมี) | อืม | ≤4 | ≤4 | ---- | ---- | ---- | |
