| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | GYTA53 |

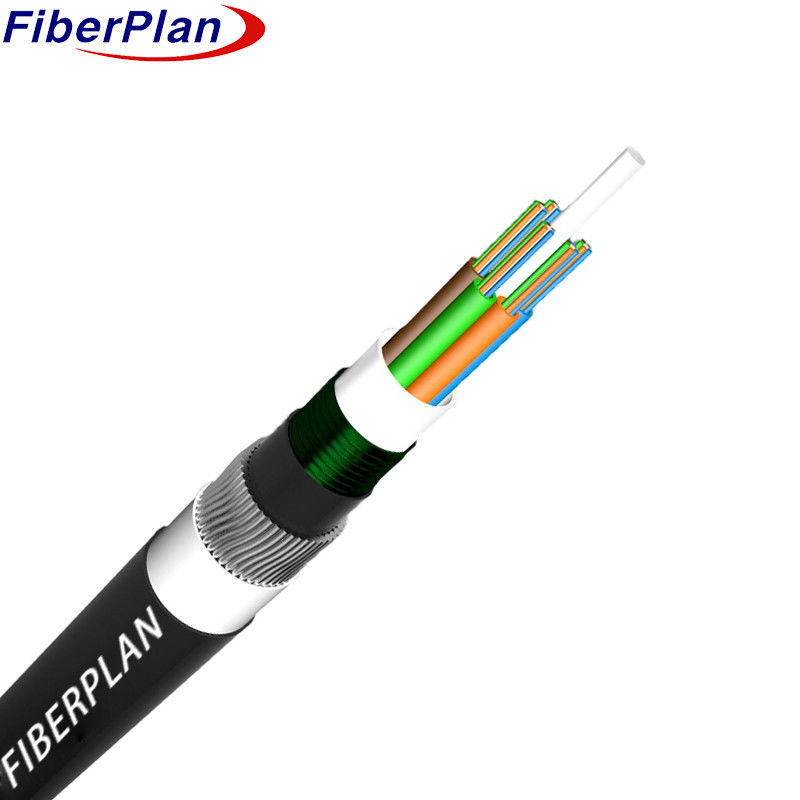

สายไฟฟ้าออปติกภายนอกที่ป้อมกันแบบสองชั้น มีผ้าปูสองชั้น GYTA53
คําอธิบาย
การก่อสร้างสายไฟฟ้ามีเส้นใยออทติกที่ตั้งอยู่ในหลอดพลาสติกแบบโล่งที่มีโมดูลสูงที่เต็มไปด้วย
มีส่วนประกอบกันน้ํา ที่มีแกนเป็นสายเหล็ก บางครั้งก็เคลือบด้วยพอลีเอธีเลน
สําหรับสายไฟเบอร์สูง ใช้เป็นสมาชิกความแข็งแรงโลหะ
และเครื่องเติมที่ติดต่อกันเพื่อสร้างคอมแพคต์, เกลือเคเบิลแกรน
สารประกอบเพื่อป้องกันน้ําไม่เข้า
ได้รับการเสริมเสริมด้วยชั้น PSP ที่นํามาใช้ตามระยะยาว และเติมด้วยชั้นนอก PE
เพื่อเพิ่มความทนทานและการป้องกันจากสิ่งภายนอก
การใช้งาน
*การปรับปรุงการกระจายกลางแจ้ง: การปรับปรุงสําหรับสภาพแวดล้อมกลางแจ้ง
ออกแบบให้ทนต่อความท้าทายทางสิ่งแวดล้อม, รับประกันผลงานที่น่าเชื่อถือในภายนอก
สถานการณ์การกระจาย
*ตัวเลือกการติดตั้งที่หลากหลาย:เข้ากันได้กับวิธีการติดตั้งหลายแบบ รวมถึงสายอากาศ
การใช้งาน การติดตั้งท่อ และการฝังโดยตรง ให้ความยืดหยุ่นในการวางแผนโครงสร้างพื้นฐาน
* เหมาะสําหรับการสื่อสารในเครือข่ายระยะไกลและพื้นที่ท้องถิ่น
ความต้องการของระบบสื่อสารระยะไกลและระบบเครือข่ายพื้นที่ท้องถิ่น
การส่งข้อมูลที่มีประสิทธิภาพและมีประสิทธิภาพในระยะทางที่แตกต่างกัน
ลักษณะ
*ผลงานทางกลและอุณหภูมิที่แข็งแกร่ง: รับประกันการทํางานที่น่าเชื่อถือในสถานการณ์ที่หลากหลาย
ความเครียดทางกลและสภาพอุณหภูมิ
* ท่ออ่อนความแข็งแรงสูงทนต่อการไฮโดรลิส: มีท่ออ่อนความแข็งแรงสูงทนต่อ
ไฮดรอลิสส์ เพื่อให้ความทนทานของเคเบิลยาวนาน
* สารประกอบการเติมหลอดเฉพาะสําหรับการป้องกันเส้นใย: ใช้สารประกอบการเติมเฉพาะ
ภายในท่อ เพื่อให้ความคุ้มกันที่จําเป็นต่อเส้นใยแสง
*ความต้านทานและความยืดหยุ่น:สมดุลความต้านทานกับความยืดหยุ่น
อุปกรณ์ในสภาพแวดล้อมต่าง ๆ
*มาตรการออกแบบกันน้ํา:
-สมาชิกความแข็งแรงกลาง: ใช้สายเหล็กเป็นสมาชิกความแข็งแรงกลาง
- เติมแคบเบิ้ลคีย์: รับประกันการเติมแคบเบิ้ลคีย์อย่างสมบูรณ์แบบด้วยสารประกอบเพื่อเสริม
ความสมบูรณ์แบบแบบ
- APL ป้องกันความชื้น: ใช้อะลูมิเนียมโพลีเอธีเลนลามิเนต (APL) เป็นป้องกันความชื้น
-PSP กันความชื้น: ใช้พอลิเอเธลีน (PSP) ตามแนวทางยาวเพื่อเพิ่มความชื้น
-วัสดุป้องกันน้ํา:รวมวัสดุป้องกันน้ําเพื่อให้ความปลอดภัยเพิ่มเติม
เพื่อป้องกันการเข้าของน้ํา
รายละเอียดการก่อสร้างสายไฟฟ้า
| จํานวนเส้นใย | 12-144 หลัก | |||||||
| สายบรรจุ | 4-0 | |||||||
| ป้องกันความชื้น | ระบบปิดน้ํา | |||||||
| สมาชิกกําลังกลาง | สาร | สายเหล็ก/ FRP | ||||||
| ขนาด | 1.3mm | |||||||
| การเติมท่อ | สารประกอบการเติมท่อ | |||||||
| กล่องภายใน | สาร | PE/HDPE | ||||||
| กว้าง | 2.0 มม. | |||||||
| ท่อลอย | สาร | PBT | ||||||
| กว้าง | Ф2.2 ((ภายนอก/ภายใน) | |||||||
| อุปกรณ์เสริมเกราะภายใน | สาร | เทปอลูมิเนียม | ||||||
| อุปกรณ์เสริมเกราะภายนอก | สาร | เทปเหล็กกระบวน | ||||||
| ผนังภายนอก | สาร | PE/HDPE | ||||||
| กว้าง | 1.7±0.1 มม. | |||||||
สีเส้นใย
| จํานวนเส้นใย8 คอร์ต่อท่อ | 1 | 2 | 3 | 4 | 5 | 6 |
| สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| สีแดง | สีดํา | สีเหลือง | สีม่วง | สีชมพู | Aqua | |
| สี 13 ~ 24 จะถูกระบุด้วยเครื่องติดตามสีดํา สําหรับสีดําไม่ต้องมีเครื่องติดตามสีดําที่ระบุ จะใช้สีธรรมชาติแทน | ||||||
คาเบล คุณสมบัติทางกล
| หัว | กว้างเคเบิล | น้ําหนัก | |||||
| 24 หลักถึง 42 หลัก | 14.0±0.4mm | 150±4kg/km | |||||
| 48core | 14.0±0.4mm | 200±4kg/km | |||||
| 60core | 14.0±0.4mm | 205±4kg/km | |||||
| 72 หลัก | 15.5±0.4 มิลลิเมตร | 210±4kg/km | |||||
| 96 คอร์ | 17.1±0.4 มิลลิเมตร | 270±4kg/km | |||||
| 144 หลัก | 20.3±0.4mm | 310±4kg/km | |||||
| ขั้นต่ํารัศมีโค้ง ((มม)) | ระยะยาว | 10D | |||||
| ขั้นต่ํารัศมีโค้ง ((มม)) | ระยะสั้น | 20D | |||||
| ขั้นต่ําความแข็งแรงในการดึง ((N) | ระยะยาว | 3000 | |||||
| ขั้นต่ําความแข็งแรงในการดึง ((N) | ระยะสั้น | 4000 | |||||
| ขั้นต่ํา โหลดบดที่อนุญาต (N/100mm) | ระยะยาว | 1000 | |||||
| ขั้นต่ํา โหลดบดที่อนุญาต (N/100mm) | ระยะสั้น | 3000 | |||||
| อุณหภูมิการทํางาน (°C) | -40 ~ +70 | ||||||
| อุณหภูมิการติดตั้ง ((°C) | -15 ~ +60 | ||||||
ลักษณะของเส้นใย
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
