| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | โฆษณา |

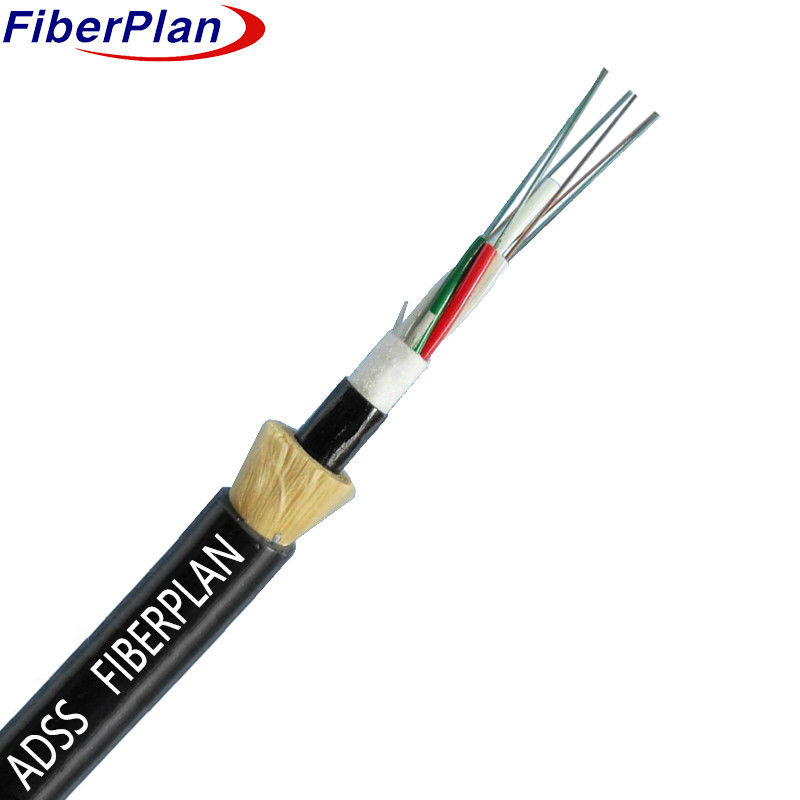

สายไฟฟ้าออนไลน์ ADSS สายไฟฟ้าไฟฟ้าออนไลน์
คําอธิบาย
การออกแบบสายไฟฟ้ามีท่อพลาสติกแบบมีโมดูลสูง ที่ใส่ใยไฟเบอร์
สารประกอบ เพิ่มชั้นการป้องกันเพิ่มเติม Kevlar หมอบรอบการประกอบนี้
และโครงสร้างที่คอมแพคต์ วัสดุที่ปิดน้ําแยกเส้นเคฟลาร์และท่อลอย
สายไฟฟ้าถูกปิดในแผ่นพอลีเอเธลีน (PE) ที่ทนทาน เพื่อป้องกันจากสิ่งภายนอก
การใช้งาน
รายละเอียดนี้อธิบายข้อจําเป็นทั่วไปสําหรับเครื่อง single jacket All-Dielectric Self-Supporting (ADSS)
สายเคเบิลที่ออกแบบสําหรับการติดตั้งทางอากาศหรือท่อ
ลักษณะ
1 ผลงานทางกลที่น่าเชื่อถือได้ในอุณหภูมิที่แตกต่างกัน
2 ท่ออ่อนความแข็งแรงสูงทนต่อการไฮโดรลิสส์เพื่อความทนทาน
3 สารประกอบที่ใช้บรรจุหลอด เพื่อป้องกันเส้นใยที่สําคัญ
4 อุปกรณ์สมดุลความต้านทานการบดด้วยความยืดหยุ่นสําหรับการติดตั้งหลากหลาย
5 ความแข็งแรงในการดึงที่เพิ่มขึ้นโดยสายเหล็กคู่กันสองสาย
6 การออกแบบที่กระชับกระชับและเบา เพื่อการติดตั้งที่ง่ายและสะดวกต่อผู้ใช้
รายละเอียดการก่อสร้างสายไฟฟ้า
| จํานวนเส้นใย | 2-144 หลัก | |||||||
| ป้องกันความชื้น | เทปป้องกันน้ํา | |||||||
| หลอดลอยและองค์ประกอบที่เติม | สาร | PBT | ||||||
| กว้าง | 2.1mmF±0.2 มม. | |||||||
| สมาชิกกําลังกลาง | สาร | FRP | ||||||
| ขนาด | 1.8 มิลลิเมตร±0.1 มม. | |||||||
| สายไหม | สายใย Dupont Kelver (7 ชิ้น) | |||||||
| สเปน | 50m ~ 150m | |||||||
| กว้างเส้นเคเบิลทั้งหมด | 9 ~ 11.0 มม.±0.3mm | |||||||
| ท่อลอย | สาร | PBT | ||||||
| กว้าง | Ф2.2 ((ภายนอก/ภายใน) | |||||||
| น้ําหนักของสายไฟต่อกิโลเมตร | 65 กิโลกรัม/กม | |||||||
| ผนังภายนอก | สาร | PE | ||||||
| ความหนา | 1.5 ~ 2.0mm ± 0.2mm | |||||||
| น้ําหนักของสายไฟต่อกิโลเมตร | 105 กิโลกรัม/กม | |||||||
สีเส้นใย
|
จํานวนเส้นใย 12 คอร์ต่อท่อ |
1 | 2 | 3 | 4 | 5 | 6 |
| สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| สีแดง | สีดํา | สีเหลือง | สีม่วง | สีชมพู | Aqua | |
| สี 13 ~ 24 จะถูกระบุด้วยเครื่องติดตามสีดํา สําหรับสีดํา ไม่จําเป็นต้องมีเครื่องติดตามสีดําที่ระบุ | ||||||
คาเบล คุณสมบัติทางกล
| รายการ | คําอธิบาย | ||||||
| อุณหภูมิการติดตั้ง ((°C) | -15 ~ +60 | ||||||
| อุณหภูมิการทํางาน (°C) | -40 ~ +70 | ||||||
| ขนาดความละเอียด | ระยะยาว | 10D | |||||
| ระยะสั้น | 20D | ||||||
| ความแข็งแรงในการดึงที่อนุญาต ((N) | ระยะยาว | 600 | |||||
| ระยะสั้น | 1500 | ||||||
| หน่วยความจาง (N/100mm) | ระยะยาว | 300 | |||||
| ระยะสั้น | 1000 | ||||||
ลักษณะของเส้นใย
| สไตล์เส้นใย | หน่วย | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| สภาพ | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดความแรง | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 30.0/10 | ---- | ---- | |||
| การลดลง | 1550nm | PS/(nm*km) | ---- | ≤ 18 | ---- | ---- | การลดลง |
| 1625nm | PS/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| ระยะความกว้าง | 850nm | MHZ.KM | ---- | ---- | 400 บาท | ¥160 | ระยะความกว้าง |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | 500 บาท | ||
| ความยาวคลื่นการกระจาย 0 | nm | 1300-1324 | 1302 บาท ≤1322 |
---- | ---- | ₹ 1295 ≤1320 |
|
| ความชันของความลดลง 0 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD สายใยส่วนตัวสูงสุด | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| ค่าเชื่อมต่อการออกแบบ PMD | สวัสดีครับ2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นตัดเส้นใย λc | nm | ¥ 1180, ≤1330 |
¥1180 ≤1330 |
---- | ---- | ---- | |
| ความยาวคลื่นของสายเคเบิล λcc | nm | ≤ 1260 | ≤ 1260 | ---- | ---- | ---- | |
| MFD | 1310nm | อืมม | 9.2±0.3 | 9.2±0.3 | ---- | ---- | ---- |
| 1550nm | อืมม | 10.4±0.4 | 10.4±0.4 | ---- | ---- | ---- | |
| จํานวน ช่องเปิด ((NA) |
---- | ---- | 0.200±0.015 | 0.275±0.015 | 0.200±0.015 | ||
| ขั้นตอน (สัดส่วนของสองทิศทาง) การวัด) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติในเส้นใย ความยาวและจุด |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความไม่ต่อเนื่อง | |||||||
| การกระจายความแตกต่างกลับ ตัวประกอบ |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ความเหมือนกันในการลดความหนา | dB/km | ≤0.01 | ≤0.01 | ||||
| ไดเมเตอร์แกน | อืมม | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| กว้างคลุม | อืมม | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| กว้างคลุม | อืมม | 242±5 | 242±5 | 242±5 | 242± 5 | 242±5 | |
| การเคลือบ / ชาฟินช์ ความผิดพลาดทางศูนย์กลาง |
อืมม | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| การเคลือบที่ไม่เป็นวงกลม | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| ความผิดพลาดของแกน / ผนัง | อืมม | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| สายโค้ง (รัศมี) | อืมม | ≤3 | ≤3 | ---- | ---- | ---- | |
