| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | โฆษณา |

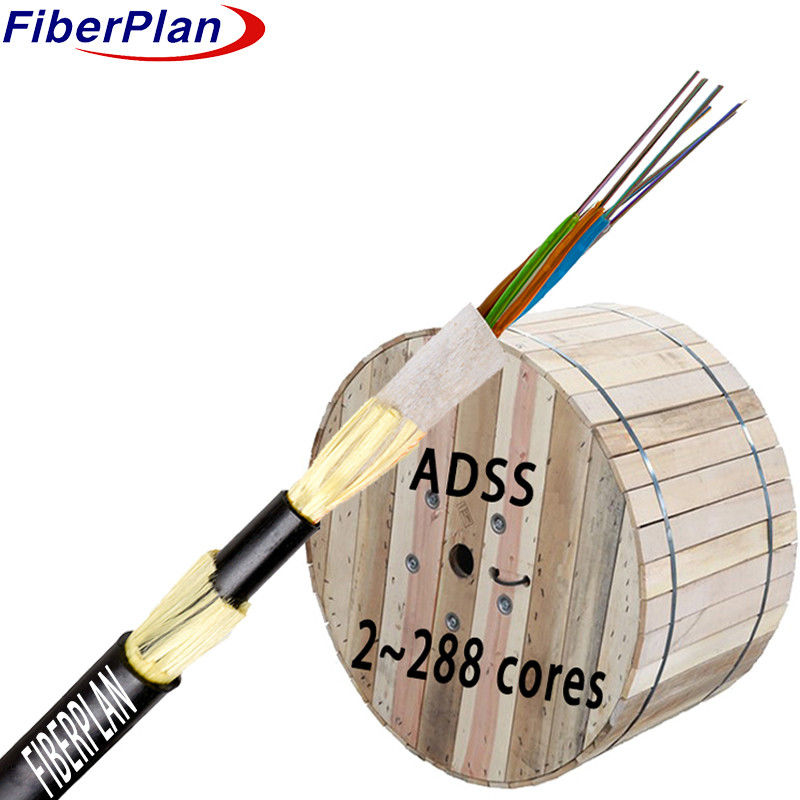

สายไฟฟ้าไฟเบอร์ออปติกความแข็งแรงสูง
คําอธิบาย
สาย ADSS (All-Dielectric Self-Supporting) ถูกสร้างขึ้นเพื่อความแข็งแรง
ภายในท่อพลาสติกที่มีสัดส่วนสูงที่แข็งแกร่ง และยังได้รับความคุ้มครองจากสารประกอบกันน้ํา
ท่อ พร้อมกับสารเติม รอบตัวของพลาสติกเสริมใยไฟเบอร์ (FRP) สร้างวงกลมที่แข็งแกร่งและคอมแพคต์
การประกอบ สารประกอบเพิ่มเติมเสริมโครงสร้าง
เพื่อสนับสนุนการประกอบงาน สายใยอารามิดถูกผสมผสานไว้บนชั้นใน
ความแข็งแรงในการดึง สายไฟฟ้าจะสมบูรณ์ด้วยชั้นนอก, มีในวัสดุ PE หรือ Anti-Tracking (AT),
ให้การป้องกันครบวงจรต่อต้านปัจจัยสิ่งแวดล้อม, การรับประกันความทนทานและความน่าเชื่อถือ
สําหรับเครือข่ายโทรคมนาคม
การใช้งาน
1 การพิจารณาความตึงเครียด: การออกแบบเคเบิล ADSS ถูกปรับปรุงเพื่อให้ตรงกับระดับความตึงเครียดสายไฟฟ้า
เส้นไฟที่ทํางานใต้ 110kV, โพลีเอธีเลน (PE) ผนังภายนอกถูกเลือก, ให้ความคุ้มครองที่เหมาะสม
และการปิดสําหรับสภาพแวดล้อมความดันต่ํา
2 ความทนทานต่อความดันสูง: สายไฟฟ้าที่ระดับ 110kV หรือมากกว่านั้นต้องการ Anti-Tracking (AT)
วัสดุนี้ถูกเลือกโดยเฉพาะสําหรับความสามารถในการให้ความคุ้มกันสูงและ
ทนกับสภาพแวดล้อมความดันสูงได้อย่างมีประสิทธิภาพ
3 การปรับปรุงอารามิด: ปริมาณและวิธีการสตรอนด์ของเส้นใยอารามิดภายในสายไฟ ADSS
การปรับเปลี่ยนนี้ทําให้การใช้งานของสายไฟฟ้าได้ถูกปรับแต่งให้เหมาะสมกับช่วงความกว้างที่แตกต่างกัน ระหว่างเสาหรือตัวสนับสนุน
รับประกันความแข็งแรงและความยืดหยุ่นของสายไฟฟ้าในระยะทางที่แตกต่างกัน โดยตอบสนองความต้องการการติดตั้งเฉพาะเจาะจง
4 การปรับปรุงประสิทธิภาพ: การพิจารณาความกระชับกําลัง, สภาพแวดล้อมและปริมาตรการติดตั้ง
การออกแบบสายไฟ ADSS มีเป้าหมายเพื่อให้ผลงานและความยั่งยืนที่ดีที่สุด
able สามารถตอบสนองความต้องการและความท้าทายที่นําเสนอโดยระดับความเครียดที่แตกต่างกันและการติดตั้ง
สถานการณ์ตามสายไฟฟ้า
ลักษณะ
1 ผลงานที่แข็งแกร่ง: สายไฟ ADSS มีความแข็งแรงทางกลและความยืดหยุ่นที่พิเศษ
อุณหภูมิที่รับประกันความน่าเชื่อถือในสภาพที่ท้าทาย
2 ท่อทนต่อการไฮดรอลิสส์: สายเคเบิลมีท่ออ่อนความแข็งแรงสูงที่ทนต่อการไฮดรอลิสส์
ความสมบูรณ์แบบของเส้นใยโดยป้องกันมันจากความเสียหายที่เกี่ยวข้องกับความชื้น
3 สารประกอบการป้องกัน: สารประกอบพิเศษภายในท่อป้องกันเส้นใยจากสิ่งแวดล้อม
ปัจจัยทางจิตใจ เพิ่มอายุการใช้งานและเพิ่มผลงานโดยรวม
4 ความทนทานต่อการบดและความยืดหยุ่น: สายเคเบิลเหล่านี้มีความสมดุลระหว่างความทนทานต่อการบดและความยืดหยุ่น
ให้แน่ใจว่าพวกมันสามารถทนความดันได้ โดยยังคงมีความสามารถในการบิดและปรับตัวระหว่างการติดตั้ง
5 ความแข็งแรงต่อการดึง: สายเหล็กคู่ขนานเพิ่มความแข็งแรงต่อการดึงของสายไฟ
การสนับสนุนและความมั่นคง
6 การออกแบบที่สะดวกสบาย: สายเคเบิล ADSS ถูกออกแบบให้คอมแพคต, น้ําหนักเบาและติดตั้งง่าย
ผู้ใช้ที่สะดวกและง่ายในการใช้งาน
รายละเอียดการก่อสร้างสายไฟฟ้า
| จํานวนเส้นใย | หลัก 24-144 | |||||||
| สายบรรจุ | 2.0 มม. | |||||||
| ป้องกันความชื้น | ระบบปิดน้ํา | |||||||
| สมาชิกกําลังกลาง | สาร | FRP/FRP กับ PE | ||||||
| ขนาด | 2.1 มม. | |||||||
| การเติมท่อ | สารประกอบการเติมท่อ | |||||||
| เครื่องเติม | ท่อ PP/ท่อ PVC | |||||||
| กล่องภายใน | สาร | PE | ||||||
| ท่อลอย | สาร | PBT | ||||||
| กว้าง | Ф2.2mm ((ภายนอก/ภายใน) | |||||||
| ผนังภายนอก | สาร | PE/HDPE | ||||||
| กว้าง | 11±0.2 มิลลิเมตร | |||||||
สีเส้นใย
|
จํานวนเส้นใย 8 คอร์ต่อท่อ |
1 | 2 | 3 | 4 | 5 | 6 |
| สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| สีแดง | สีดํา | สีเหลือง | สีม่วง | สีชมพู | Aqua | |
| สี 13 ~ 24 จะถูกระบุด้วยเครื่องติดตามสีดํา สําหรับสีดําไม่จําเป็นต้องมีเครื่องติดตามสีดําที่ระบุ, จะใช้สีธรรมชาติแทน | ||||||
คาเบล คุณสมบัติทางกล
| หัว | กว้างเคเบิล | น้ําหนัก | |||||
| 2 หลักถึง 60 หลัก | 12±0.2 มิลลิเมตร | 140±3kg/km | |||||
| 72core | 13±0.2mm | สภาพความหนา | |||||
| 96core | 14.5±0.2mm | 220±3kg/km | |||||
| 144core | 16.5±0.2mm | 240±3kg/km | |||||
| Rec.daily max ความดันการทํางาน | 88kN | ||||||
| สูงสุด ความดันการทํางานที่อนุญาต | 32.7KN | ||||||
| โมดูลัสของความยืดหยุ่น | 37KN/mm2 | ||||||
| ขั้นต่ํารัศมีโค้ง ((มม)) | การปฏิบัติงาน | 240 มม. | |||||
| การติดตั้ง | 390 มม. | ||||||
| ภาระเสริม | อัตราการบกพร่อง 0.5% ~ 0.7% | ||||||
| ไอซ์ | 5 มม | ||||||
| ความเร็วลม | 35m/s | ||||||
ลักษณะของเส้นใย
| สไตล์เส้นใย | หน่วย | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| สภาพ | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดความแรง | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 30.0/10 | ---- | ---- | |||
| การลดลง | 1550nm | PS/(nm*km) | ---- | ≤ 18 | ---- | ---- | การลดลง |
| 1625nm | PS/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| ระยะความกว้าง | 850nm | MHZ.KM | ---- | ---- | 400 บาท | ¥160 | ระยะความกว้าง |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | 500 บาท | ||
| ความยาวคลื่นการกระจาย 0 | nm | 1300-1324 | 1302 บาท ≤1322 |
---- | ---- | ₹ 1295 ≤1320 |
|
| ความชันของความลดลง 0 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD สายใยส่วนตัวสูงสุด | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| ค่าเชื่อมต่อการออกแบบ PMD | PS ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นตัดเส้นใย λc | nm | ¥ 1180, ≤1330 |
¥1180 ≤1330 |
---- | ---- | ---- | |
| สต็อปเคเบิล ความยาวคลื่น λcc |
nm | ≤ 1260 | ≤ 1260 | ---- | ---- | ---- | |
| MFD | 1310nm | อืมม | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | อืมม | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| จํานวน ช่องเปิด ((NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| ขั้นตอน (สัดส่วนของสองทิศทาง) การวัด) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติในเส้นใย ความยาวและจุด |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความไม่ต่อเนื่อง | |||||||
| การกระจายความแตกต่างกลับ ตัวประกอบ |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ความเหมือนกันในการลดความหนา | dB/km | ≤0.01 | ≤0.01 | ||||
| ไดเมเตอร์แกน | อืมม | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| กว้างคลุม | อืมม | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| กว้างคลุม | อืมม | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| การเคลือบ / ชาฟินช์ ความผิดพลาดทางศูนย์กลาง |
อืมม | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| การเคลือบที่ไม่เป็นวงกลม | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| ความผิดพลาดของแกน / ผนัง | อืมม | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| สายโค้ง (รัศมี) | อืมม | ≤4 | ≤4 | ---- | ---- | ---- | |
