| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | โฆษณา |

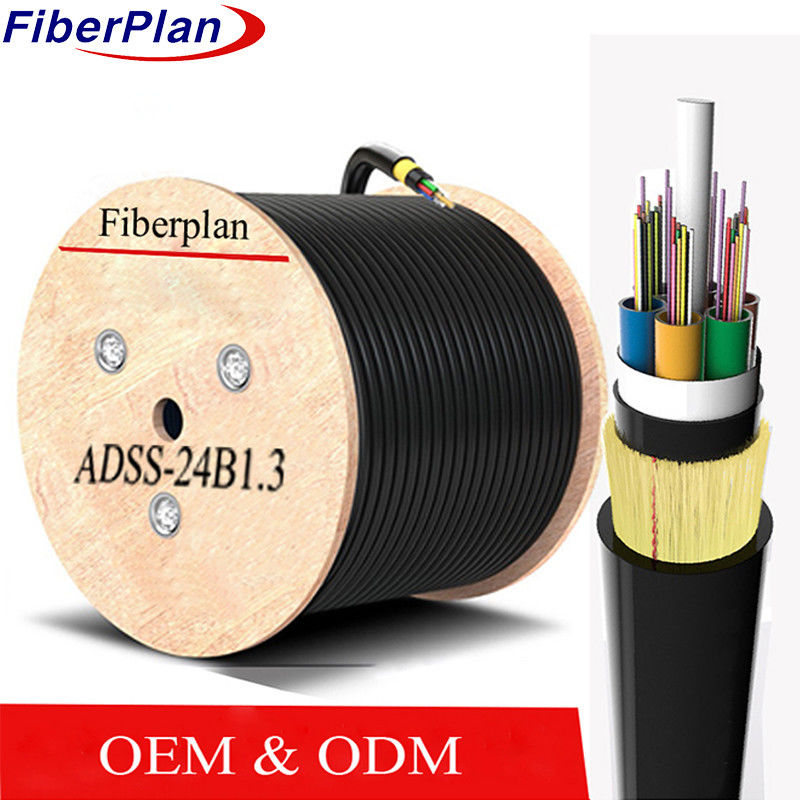

สาย ADSS G652d สายแบบเดียว สายแบบหลายแบบ สายแบบคู่
คําอธิบาย
สาย ADSS ติดตามการออกแบบหลอดสตรังลอย ๆ ด้วยหลอดพลาสติกขนาดสูงที่รองรับเส้นใย
เติมด้วยสารประกอบกันน้ํา กล่องและสารเติมนี้ปิดตัวประกอบความแข็งกลางที่ไม่ใช่โลหะ
FRP สร้างแกนที่คอมแพคต์ คอร์นี้เมื่อเต็มแล้ว จะได้รับเปลือก PE ภายในบาง
ผูกไว้เพื่อเพิ่มความแข็งแรง ก่อนการใช้ PE หรือ AT ภายนอกสุดท้าย
การใช้งาน
1 การออกแบบเคเบิล ADSS ที่ปรับแต่งให้เหมาะสมกับสภาพของสายไฟฟ้าชั้นสูง
2 PE แผ่นนอกสําหรับสายไฟที่ต่ํากว่า 110kV; AT แผ่นนอกสําหรับสายไฟ 110kV+
3 ปริมาณอารามิดที่เฉพาะเจาะจงและวิธีการติดเชื้อตอบสนองความต้องการ span ที่แตกต่างกัน
4 การออกแบบเคเบิลตามความต้องการของสายไฟฟ้าที่หลากหลาย
ลักษณะ
1 การติดตั้งที่ไม่รบกวน ไม่จําเป็นต้องปิดไฟฟ้า
2 น้ําหนักเบาและกว้างเล็ก ลดความเครียดของภาระบนหอคอยและตัวสนับสนุน
อายุการออกแบบ 30 ปี รับประกันความน่าเชื่อถือในระยะยาว
4 ความแข็งแรงในการยืดและความทนทานกับอุณหภูมิที่ดี
ปริมาตรการออกแบบชื่อ
| NO.ของเส้นใย | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| จํานวนท่อ | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| ไม้บรรจุ | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| สายใยต่อท่อ | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| กว้างท่อชื่อ (± 0.2mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| กว้างนาม (± 0.5mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| ท่อลอย | วัสดุ | PBT | สี | สเปคตรัมมาตรฐาน | |||
| ไม้บรรจุ | วัสดุ | PP | สี | สีดํา | |||
| ความแข็งแรงในการดึงสูงสุด | 4000N | ||||||
| หนุนบดสูงสุด | 3000N/100mm | ||||||
| ระยะรัศมีโค้งขั้นต่ํา | 10D | ||||||
| ความยาวของ span | 50m ~ 500m | ||||||
| วัสดุในเปลือก | PE | ||||||
| ระยะอุณหภูมิ | -20°C ~ 70°C | ||||||
ลักษณะของเส้นใย
| ประเภทเส้นใย | หน่วย | SM G652D | MM 50/125 | MM 62.5/125 | |||
| สภาพ | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| การอ่อนแอ | dB/km | ≤ 0.36 / 0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| กว้างคลุม | อืมม | 125±03 | 125±03 | 125±03 | |||
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| กว้างคลุม | อืมม | 242±4 | 242±4 | 242±4 | |||
