| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Fiberplan |
| ได้รับการรับรอง | ISO 9001; TÜV certificate |
| หมายเลขรุ่น | โฆษณา |

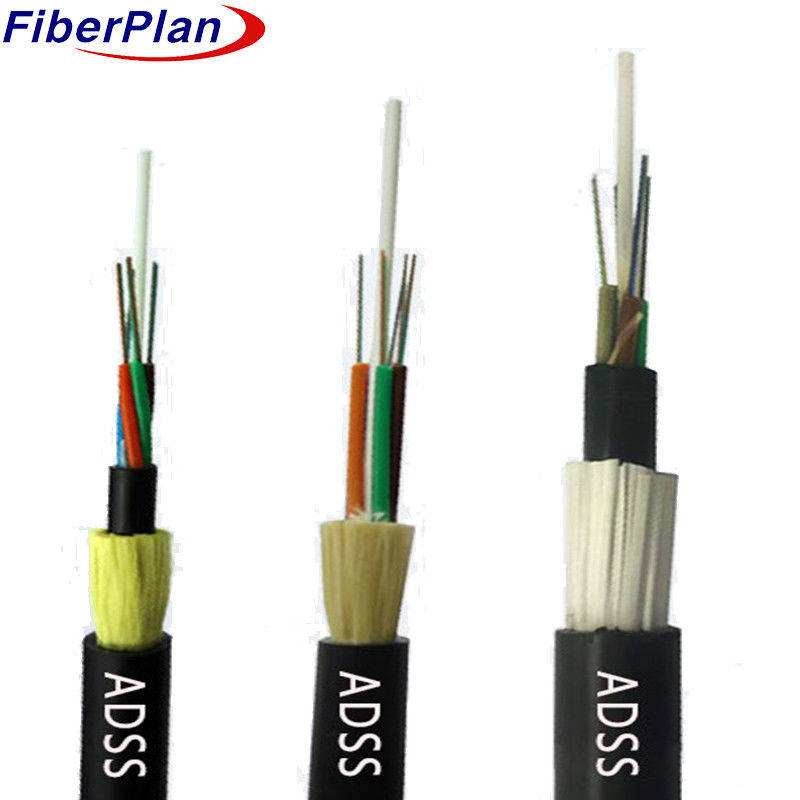

สายไฟฟ้าออปติก ADSS แบบมีประสิทธิภาพสูง
คําอธิบาย
โครงสร้างเคเบิลไฟเบอร์ออปติก ADSS ใช้การออกแบบหลอดชั้นลอยแบบกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูก
ภายในหลอดที่เต็มไปด้วยวัสดุที่มีโมดูลสูง ที่กันน้ําได้อย่างมีประสิทธิภาพ
หนุนแกนกลาง (FRP) สร้างแกนเคเบิลคอมแพคต
เติมช่องว่างใด ๆ ภายในโพลีเอธีเลน (PE) เปลือกถูกผลักออกเหนือแกนเคเบิลที่เสริมด้วยอารามิดสําหรับ
ความแข็งแรงและสุดท้ายถูกปิดใน polyethylene (PE) หรือ AT
สายส่งไฟฟ้าความดันสูง สําหรับสายไฟฟ้า 10kV และ 35kV PE sheathing เพียงพอ
และสายไฟฟ้า 220kV การคํานวณการกระจายสนามไฟฟ้ากําหนดการวางจุดแขวน
ในชั้นนอก จํานวนเส้นใยอารามิดและกระบวนการ stranding ได้ปรับปรุงดีเพื่อตอบสนองความแตกต่างกัน span
คําถาม
การใช้งาน
1 การออกแบบสายไฟ ADSS ที่ปรับปรุงให้เหมาะสมกับสภาพของสายไฟฟ้าชั้นสูง
2 PE outer sheath สําหรับสายไฟต่ํากว่า 110kV; AT sheath สําหรับสายไฟ 110kV+
3 ปริมาณของอะรามิดและสเตรนด์ออกแบบสําหรับความต้องการ span ที่แตกต่างกัน
4 ความพิจารณาทางกลยุทธ์สําหรับผลงานที่ดีที่สุดของเคเบิล
ลักษณะ
1 ความสามารถในการติดตั้งแบบจริง โดยไม่ต้องปิดไฟฟ้า
2 ออกแบบเบาและคอมแพคต์ เพื่อลดน้ําแข็งและแรงลมให้น้อยที่สุด
3 อายุ ยาว ยาว: ออกแบบ ให้ ใช้ ชีวิต ได้ 30 ปี
4 ความแข็งแรงในการดึงและความสามารถในการอุณหภูมิสูง
ปริมาตรการออกแบบชื่อ
| NO.ของเส้นใย | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| จํานวนท่อ | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| ไม้บรรจุ | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| สายใยต่อท่อ | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| กว้างท่อชื่อ (± 0.2mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| กว้างนาม (± 0.5mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| ท่อลอย | วัสดุ | PBT | สี | สเปคตรัมมาตรฐาน | |||
| ไม้บรรจุ | วัสดุ | PP | สี | สีดํา | |||
| ความแข็งแรงในการดึงสูงสุด | 4000N | ||||||
| หนุนบดสูงสุด | 3000N/100mm | ||||||
| ระยะรัศมีโค้งขั้นต่ํา | 10D | ||||||
| ความยาวของ span | 100 เมตร - 500 เมตร | ||||||
| วัสดุในเปลือก | PE | ||||||
| ระยะอุณหภูมิ | -20°C ~ 70°C | ||||||
ลักษณะของเส้นใย
| ประเภทเส้นใย | หน่วย | SM G652D | MM 50/125 | MM 62.5/125 | |||
| สภาพ | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| การอ่อนแอ | dB/km | ≤ 0.36 / 0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| กว้างคลุม | อืมม | 125±05 | 125±05 | 125±05 | |||
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| กว้างคลุม | อืมม | 242±6 | 242±6 | 242±6 | |||
