สายไฟเบอร์ออปติก คุณภาพดี ADSS สายไฟเบอร์ออปติก
คําอธิบาย

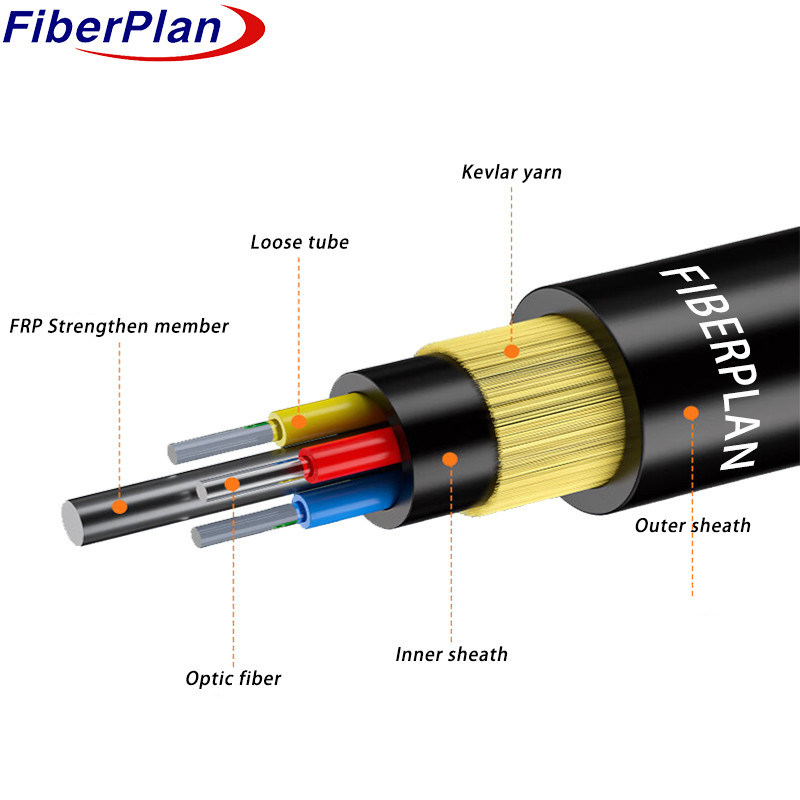

สาย ADSS (All-Dielectric Self-Supporting) ใช้สายท่อลื่นที่มีเส้นใยวางอยู่ใน
ท่อพลาสติกขนาดสูงที่เต็มไปด้วยสารประกอบกันน้ํา
เครื่องยึดความแข็งกลางที่ไม่ใช่โลหะทําจาก FRP (Fiber Reinforced Plastic) สร้างเป็นวงกลมที่คอมพ্যাকท์
หลักเคเบิล หลังจากที่เติมสารประกอบเข้าไปในแกนเคเบิล มันถูกปกคลุมด้วยชั้นในพอลีเอธีเลน (PE) ละเอียด
ต่อมาชั้นเส้นใยอารามิดกระชับชั้นภายในเป็นองค์ประกอบความแข็งแรง
สาย Kabel มีชั้นนอกจากโพลีเอธีเลน (PE) หรือ anti-tracking (AT)
การใช้งาน
1 การออกแบบเคเบิล ADSS ควบรวมสภาพในเวลาจริงของสายไฟฟ้าอากาศ
2 PE outer sheath ใช้สําหรับสายไฟฟ้าที่ต่ํากว่า 110kV ส่วน AT outer sheath ใช้สําหรับ 110kV และสูงกว่า
3 การออกแบบเฉพาะเจาะจงของปริมาณ aramid และกระบวนการ stranding ตอบโจทย์ความต้องการ span หลากหลายอย่างมีประสิทธิภาพ
ลักษณะ
1 สามารถติดตั้งได้โดยไม่ต้องปิดไฟฟ้า
2 น้ําหนักเบาและกว้างเล็ก ลดความเครียดจากน้ําแข็ง, ลม, หอคอย, และภาระหลัง
3 ออกแบบ ให้ ใช้ ชีวิต ได้ 30 ปี
4 มีความแข็งแรงในการยืดและความทนทานต่ออุณหภูมิที่แข็งแรงเพื่อการทํางานที่น่าเชื่อถือ
รายละเอียดการก่อสร้างสายไฟฟ้า
| จํานวนเส้นใย | หลัก 24-144 | |||||||
| สายบรรจุ | 2.0 มม. | |||||||
| ป้องกันความชื้น | ระบบปิดน้ํา | |||||||
| สมาชิกกําลังกลาง | สาร | FRP/FRP กับ PE | ||||||
| ขนาด | 2.1 มม. | |||||||
| การเติมท่อ | สารประกอบการเติมท่อ | |||||||
| เครื่องเติม | ท่อ PP/ท่อ PVC | |||||||
| กล่องภายใน | สาร | PE | ||||||
| ท่อลอย | สาร | PBT | ||||||
| กว้าง | Ф2.2mm ((ภายนอก/ภายใน) | |||||||
| ผนังภายนอก | สาร | PE/HDPE | ||||||
| กว้าง | 11±0.2 มิลลิเมตร | |||||||
สีเส้นใย
|
จํานวนเส้นใย 8 คอร์ต่อท่อ |
1 | 2 | 3 | 4 | 5 | 6 |
| สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| สีแดง | สีดํา | สีเหลือง | สีม่วง | สีชมพู | Aqua | |
| สี 13 ~ 24 จะถูกระบุด้วยเครื่องติดตามสีดํา สําหรับสีดําไม่จําเป็นต้องมีเครื่องติดตามสีดําที่ระบุ, จะใช้สีธรรมชาติแทน | ||||||
คาเบล คุณสมบัติทางกล
| หัว | กว้างเคเบิล | น้ําหนัก | |||||
| 2 หลักถึง 60 หลัก | 11±0.3mm | 120±4kg/km | |||||
| 72core | 12±0.3mm | 140±4kg/km | |||||
| 96core | 13.5±0.2mm | 170±5kg/km | |||||
| 144core | 14.5±0.2mm | 200±5kg/km | |||||
| Rec.daily max ความดันการทํางาน | 88kN | ||||||
| สูงสุด ความดันการทํางานที่อนุญาต | 32.7KN | ||||||
| โมดูลัสของความยืดหยุ่น | 37KN/mm2 | ||||||
| ขั้นต่ํารัศมีโค้ง ((มม)) | การปฏิบัติงาน | 240 มม. | |||||
| การติดตั้ง | 390 มม. | ||||||
| ภาระเสริม | อัตราการบกพร่อง 0.5% ~ 0.7% | ||||||
| ไอซ์ | 5 มม | ||||||
| ความเร็วลม | 35m/s | ||||||
ลักษณะของเส้นใย
| สไตล์เส้นใย | หน่วย | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| สภาพ | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดความแรง | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 30.0/10 | ---- | ---- | |||
| การลดลง | 1550nm | PS/(nm*km) | ---- | ≤ 18 | ---- | ---- | การลดลง |
| 1625nm | PS/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| ระยะความกว้าง | 850nm | MHZ.KM | ---- | ---- | 400 บาท | ¥160 | ระยะความกว้าง |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | 500 บาท | ||
| ความยาวคลื่นการกระจาย 0 | nm | 1300-1324 | 1302 บาท ≤1322 |
---- | ---- | ₹ 1295 ≤1320 |
|
| ความชันของความลดลง 0 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD สายใยส่วนตัวสูงสุด | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| ค่าเชื่อมต่อการออกแบบ PMD | PS ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นตัดเส้นใย λc | nm | ¥ 1180, ≤1330 |
¥1180 ≤1330 |
---- | ---- | ---- | |
| สต็อปเคเบิล ความยาวคลื่น λcc |
nm | ≤ 1260 | ≤ 1260 | ---- | ---- | ---- | |
| MFD | 1310nm | อืมม | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | อืมม | 10.4±0.6 | 10.4±0.6 | ---- | ---- | ---- | |
| จํานวน ช่องเปิด ((NA) |
---- | ---- | 0.200±0.05 | 0.275±0.05 |
0.200±0.05 |
||
| ขั้นตอน (สัดส่วนของสองทิศทาง) การวัด) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติในเส้นใย ความยาวและจุด |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความไม่ต่อเนื่อง | |||||||
| การกระจายความแตกต่างกลับ ตัวประกอบ |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ความเหมือนกันในการลดความหนา | dB/km | ≤0.01 | ≤0.01 | ||||
| ไดเมเตอร์แกน | อืมม | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| กว้างคลุม | อืมม | 125.0±0.05 | 125.0± 005 | 125.0± 005 | 125.0± 005 | 125.0± 005 | |
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| กว้างคลุม | อืมม | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| การเคลือบ / ชาฟินช์ ความผิดพลาดทางศูนย์กลาง |
อืมม | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| การเคลือบที่ไม่เป็นวงกลม | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | |
| ความผิดพลาดของแกน / ผนัง | อืมม | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| สายโค้ง (รัศมี) | อืมม | ≤4 | ≤4 | ---- | ---- | ---- | |
